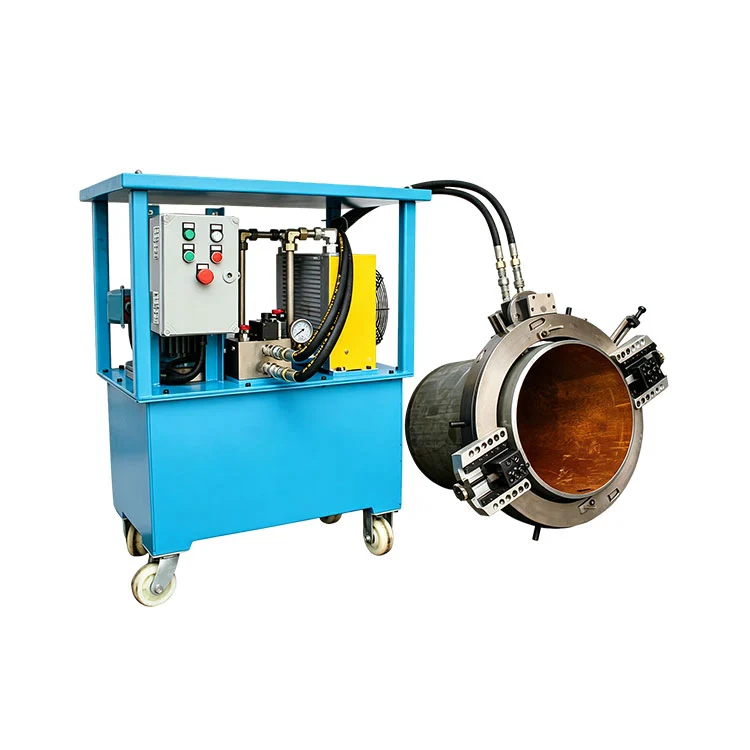

เครื่องตัดเอียงแบบแคลมป์ภายนอกขับเคลื่อนด้วยไฮดรอลิก 7.5KW

เมื่อใช้ร่วมกับรถเข็นจ่ายไฟไฮดรอลิกมาตรฐาน HB-7.5 เครื่องตัดมุมเอียงแบบหนีบภายนอกที่ขับเคลื่อนด้วยไฮดรอลิกขนาด 7.5KW จะสร้างระบบการตัดท่อและบากที่สมบูรณ์แบบ ติดตั้งด้วยมอเตอร์ขนาด 7.5 กิโลวัตต์, ปั๊มใบพัดแบบคงที่ของ Yuken และชุดควบคุมวาล์วคาร์ทริดจ์ที่ทนทานและตอบสนองสูง ระบบนี้สร้างขึ้นโดยเฉพาะสำหรับเครื่องตัดท่อไฮดรอลิกและเข้ากันได้กับอุปกรณ์ตัดท่อจากแบรนด์ในประเทศและต่างประเทศรวมถึงWACHS, Hytek และ Tritoo.

คุณสมบัติผลิตภัณฑ์

แยก Quick-Mount, Multi-Point Clamping

เครื่องตัดเอียงแบบหนีบภายนอกที่ขับเคลื่อนด้วยไฮดรอลิกขนาด 7.5KW สร้างขึ้นด้วยโครงสร้างวงแหวนแยกสองชิ้น โดยยึดเข้ากับพื้นผิวด้านนอกของท่อโดยตรง การตั้งค่าเพียงครั้งเดียวทำได้ทั้งการตัดและการบาก การติดตั้งและถอดออกอย่างรวดเร็วช่วยให้ดำเนินการได้ทุกที่ตลอดท่อ ต้องใช้ประแจมาตรฐานเพียงอันเดียวในการปรับและล็อคอย่างปลอดภัย

การตัดเฉือนเย็น โปรไฟล์มุมเอียงอเนกประสงค์

กระบวนการตัดเย็นบริสุทธิ์ยังคงรักษาคุณสมบัติของวัสดุดั้งเดิมของท่อไว้ เครื่องมือจะหมุนกับท่อที่อยู่นิ่งเพื่อให้ได้ผลการตัดที่ไม่มีการบิดเบี้ยว และไม่มีเสี้ยนเหมาะสำหรับการเชื่อมที่มีสเปคสูง รูปทรงเอียงแบบกำหนดเองได้รับการรองรับสำหรับวัสดุท่อที่หลากหลาย

ความเข้ากันได้ในวงกว้าง, แอพพลิเคชั่นในวงกว้าง

ครอบคลุมเส้นผ่านศูนย์กลางท่อΦ10-2500 มม; เลือกรุ่นที่เหมาะสมตามขนาดท่อ ประมวลผลท่อ ภาชนะรับแรงดัน และส่วนประกอบของเครื่องกำเนิดไอน้ำ เหมาะสำหรับปิโตรเคมี นิวเคลียร์ ยา หม้อไอน้ำ การแปรรูปอาหาร การก่อสร้าง และโครงการซ่อมแซมฉุกเฉิน รวมถึงบริการภาคสนามนอกโครงข่าย

โซลูชันด้านพลังงานที่มีประสิทธิภาพสูงและพกพาได้และเชื่อถือได้

ฟีดอัตโนมัติช่วยลดการปรับจูนด้วยตนเองเพื่อให้ได้ปริมาณงานสูง โครงสร้างน้ำหนักเบาเหมาะสำหรับงานเจาะขนาดใหญ่ที่หน้างาน ตลับลูกปืนแบบปรับได้สำหรับงานหนักพร้อมกับฐานรองเสริมช่วยให้มั่นใจถึงเสถียรภาพทางกลที่แข็งแกร่ง ตัวเลือกกำลัง: มอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาป เซอร์โวมอเตอร์พร้อมขั้วต่อแบบ Plug-and-Play ปรับให้เข้ากับสภาพไซต์งานที่หลากหลายทั่วโลก

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเบื้องต้นเกี่ยวกับรถเข็นจ่ายไฟประสิทธิภาพสูงขนาด 7.5 กิโลวัตต์

รถเข็นจ่ายไฟไฮดรอลิกมาตรฐาน HB-7.5 เป็นหน่วยส่งกำลังที่คุ้มต้นทุนสำหรับเครื่องตัดท่อ ออกแบบและผลิตอย่างพิถีพิถันโดยอิงจากการวิจัยตลาดเป็นเวลาหลายปีและความคิดเห็นจากผู้ใช้ที่ครอบคลุม

ขับเคลื่อนโดยมอเตอร์ขนาด 7.5 กิโลวัตต์ระบบนี้ใช้ปั๊มใบพัดแบบคงที่ของ Yuken และวาล์วคาร์ทริดจ์ที่ทนทานและตอบสนองสูงในการควบคุม

รถเข็นจ่ายไฟไฮดรอลิกมาตรฐาน HB-7.5 พัฒนาขึ้นสำหรับเครื่องตัดท่อไฮดรอลิกโดยเฉพาะ สามารถใช้งานร่วมกับเครื่องตัดท่อจากแบรนด์ในประเทศและต่างประเทศ ได้แก่WACHS, Hytek และ Tritoo (สหรัฐอเมริกา).

พารามิเตอร์ทางเทคนิคของรถยนต์พลังงานประสิทธิภาพสูงขนาด 7.5KW

ตารางการเลือกช่วงการตัด

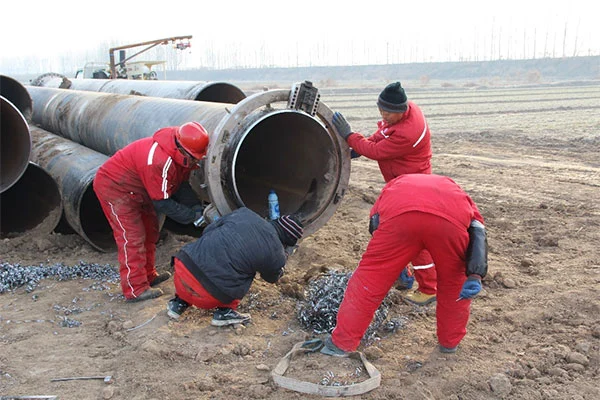

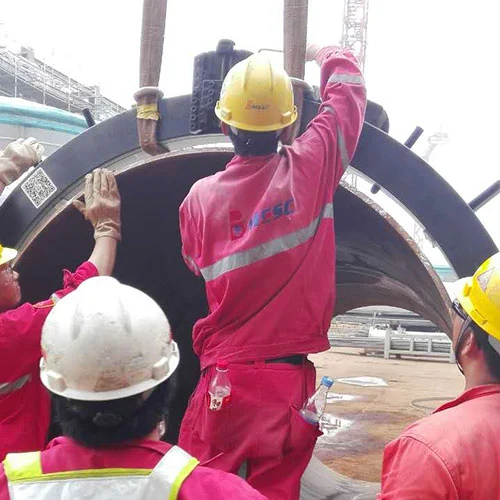

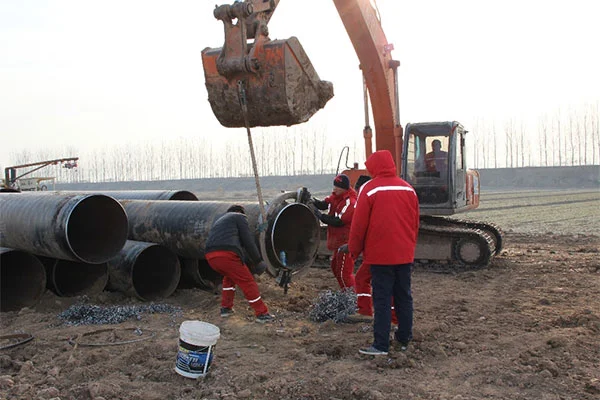

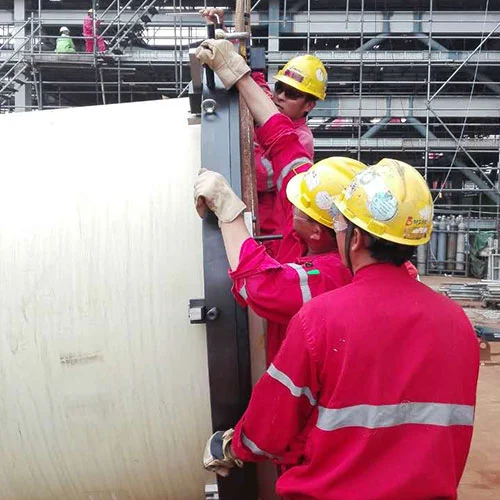

กรณีวิศวกรรม

คำถามที่พบบ่อย

ถาม: ระบบที่สมบูรณ์ประกอบด้วยอะไรบ้าง?

ตอบ: ทั้งระบบประกอบด้วยยูนิตหลักของเครื่องตัดแนวตั้งแบบหนีบภายนอกที่ขับเคลื่อนด้วยไฮดรอลิกขนาด 7.5KW, รถเข็นจ่ายไฟไฮดรอลิกมาตรฐาน HB-7.5 พร้อมด้วยท่อแรงดันสูงและชุดประกอบแบบข้อต่อเร็ว เครื่องจักรหลักจะทำการหนีบ ตัด และบากท่อ ในขณะที่รถเข็นจ่ายไฟไฮดรอลิก HB-7.5 ทำหน้าที่เป็นแหล่งพลังงานไฮดรอลิกแบบสแตนด์อโลนเพื่อจ่ายพลังงานไฮดรอลิกให้กับยูนิตหลัก

ถาม: ขนาดท่อและวัสดุใดที่สามารถดำเนินการได้?

ตอบ: ครอบคลุมเส้นผ่านศูนย์กลางท่อตั้งแต่Φ10มม. ถึง 2500 มมพร้อมเลือกรุ่นตามขนาดท่อจริง ใช้งานได้กับเหล็กคาร์บอน สแตนเลส เหล็กโลหะผสม ทองแดง อลูมิเนียม ไทเทเนียม และท่อพลาสติกบางชนิด กระบวนการทำงานเย็นจะไม่เปลี่ยนแปลงคุณสมบัติของวัสดุดั้งเดิม

ถาม: มีระดับประเภทใดบ้าง? มีบริการแบบกำหนดเองหรือไม่?

ตอบ: รองรับโปรไฟล์ U-bevel, single-V, double-V และ J-bevel. ขนาดที่ไม่ได้มาตรฐานและรูปทรงมุมเอียงแบบพิเศษสามารถกำหนดเองได้ตามคำขอ ปลายท่อไร้เสี้ยนและบิดเบี้ยวผลิตขึ้นและพร้อมสำหรับการเชื่อมโดยตรง

ถาม: รถเข็นไฟฟ้าไฮดรอลิก HB-7.5 สามารถทำงานร่วมกับอุปกรณ์ตัดท่อยี่ห้ออื่นได้หรือไม่

ก. ใช่. รถเข็นจ่ายไฟไฮดรอลิกมาตรฐาน HB-7.5 สร้างขึ้นสำหรับเครื่องตัดท่อไฮดรอลิกโดยเฉพาะ สามารถใช้งานร่วมกับแบรนด์เครื่องตัดท่อไฮดรอลิกหลักในประเทศและต่างประเทศ ได้แก่WACHS, Hytek และ Tritoo (สหรัฐอเมริกา).

ถาม: สถานการณ์ทั่วไปของแอปพลิเคชันคืออะไร

ตอบ: เนื่องจากเป็นหน่วยตัดเฉือนนอกสถานที่แบบใช้แคลมป์ภายนอก จึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี พลังงานนิวเคลียร์ ยา หม้อน้ำ การบำบัดน้ำ การต่อเรือ การผลิตไฟฟ้า การก่อสร้าง และโครงการซ่อมแซมฉุกเฉิน และสามารถทำงานภายใต้สภาวะนอกกริดได้

การปรับตัวต่อสภาพแวดล้อมการทำงาน

เครื่องตัดเอียงแบบหนีบภายนอกที่ขับเคลื่อนด้วยไฮดรอลิกขนาด 7.5KW มีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดีเยี่ยม และสามารถทำงานได้อย่างเสถียรภายใต้สภาวะการทำงานปกติต่างๆ สามารถทนต่อความผันผวนของอุณหภูมิและความชื้นตลอดจนการสั่นสะเทือนเล็กน้อย ทำให้มั่นใจได้ว่าปัจจัยภายนอกจะไม่ทำให้ประสิทธิภาพและอายุการใช้งานลดลงภายใต้สภาวะการทำงานปกติ ในขณะเดียวกัน การออกแบบโครงสร้าง มาตรการการเลือกวัสดุ และการป้องกันนั้นสอดคล้องกับเงื่อนไขการติดตั้งในสถานที่เพื่อรับประกันการทำงานในระยะยาวที่ปลอดภัยและเชื่อถือได้

พาวเวอร์ซัพพลาย:380V, 50Hz

ระดับความสูง:< 1,000ม

อุณหภูมิแวดล้อม:0-45°C (การทำงานภายในอาคาร)

ความชื้นสัมพัทธ์:ความชื้นสัมพัทธ์เฉลี่ยรายวันสูงสุด 90%

ความรุนแรงของแผ่นดินไหว:ไม่สูงกว่าเกรด VII
