เครื่องตัดเอียงที่มีความแม่นยำสูงเป็นมาตรฐานใหม่ของอุตสาหกรรมสำหรับการประมวลผลท่อที่รวดเร็วและไม่มีการว่าจ้างในโครงการขนาดใหญ่ที่มีกำหนดเวลาจำกัด

สำหรับทีมก่อสร้างท่อส่งก๊าซและโรงงานแปรรูปในอุตสาหกรรมหนักที่ดำเนินโครงการปิโตรเคมี พลังงาน และวิศวกรรมเภสัชกรรมขนาดใหญ่ รอบการติดตั้งที่ยาวนานของอุปกรณ์แปรรูปท่อแบบดั้งเดิม ความแม่นยำในการป้อนที่ไม่เสถียร และประสิทธิภาพในการประมวลผลต่ำ ล้วนเป็นปัจจัยหลักที่ทำให้ระยะเวลาการส่งมอบโครงการโดยรวมล่าช้าไปนานแล้ว อุปกรณ์ตัดท่อแบบธรรมดามักใช้เวลาหลายวันหรือหลายสัปดาห์ในการติดตั้งที่ไซต์งานและการทดสอบการใช้งานอย่างมืออาชีพ ซึ่งไม่สามารถตอบสนองความต้องการความก้าวหน้าที่รวดเร็วของโครงการที่มีกำหนดเวลาจำกัดในปัจจุบันได้ ในฐานะผู้ผลิตอุปกรณ์ตัดท่อและบากท่อมืออาชีพชั้นนำในประเทศจีนเซียนจินไปป์ไลน์ร่วมกับ China National Chemical Engineering No.16 Construction Co., Ltd. (CNCEC 16) ได้ร่วมกันพัฒนาเครื่องมือชั้นนำของอุตสาหกรรมเครื่องตัดเอียงความแม่นยำสูงซึ่งเป็นผลิตภัณฑ์มาตรฐานที่ผสมผสานประสบการณ์ในอุตสาหกรรมมากกว่า 10 ปีและข้อมูลขนาดใหญ่ที่ตอบรับจากลูกค้าจำนวนมหาศาล บล็อกนี้จะแนะนำจุดเด่นด้านการออกแบบเชิงนวัตกรรม พารามิเตอร์ทางเทคนิคที่ครบถ้วน ข้อได้เปรียบด้านประสิทธิภาพที่เข้มงวดเหนือผลิตภัณฑ์ที่คล้ายกันในประเทศ ความสะดวกในการก่อสร้างที่ใช้งานได้จริง และคำแนะนำในการเลือกอุปกรณ์นี้อย่างครบถ้วน ซึ่งแสดงให้เห็นว่าอุปกรณ์นี้สามารถช่วยให้ทีมงานก่อสร้างลดเวลาการก่อสร้างที่ไซต์งานลง 70% ในขณะที่บรรลุความแม่นยำในการป้อนสูงพิเศษ ±0.07 มม. ได้อย่างไร คุณสามารถเข้าถึงหน้ารายละเอียดผลิตภัณฑ์อย่างเป็นทางการฉบับเต็มได้ผ่านทางลิงก์พุกโดยเฉพาะ เครื่องตัดเอียงความแม่นยำสูง เพื่อรับใบเสนอราคาเฉพาะพิเศษและข้อมูลการสนับสนุนด้านเทคนิค

สารบัญ

• เครื่องตัดเอียงความแม่นยำสูง Xianjin คืออะไร?
• 5 ข้อดีของผลิตภัณฑ์หลักที่โดดเด่นของอุปกรณ์แปรรูปท่อมาตรฐานนี้
• เลือกรุ่นซีรีส์ SME-II และอ้างอิงข้อกำหนดทางเทคนิคให้ครบถ้วน
• การออกแบบโครงสร้างนวัตกรรมหลัก 3 แบบที่ปรับปรุงความสะดวกสบายในการปฏิบัติงานนอกสถานที่อย่างมาก
• การเปรียบเทียบประสิทธิภาพ: เครื่องตัดเอียงความแม่นยำสูง Xianjin เทียบกับผลิตภัณฑ์ Peer ในประเทศ
• คำถามที่พบบ่อย

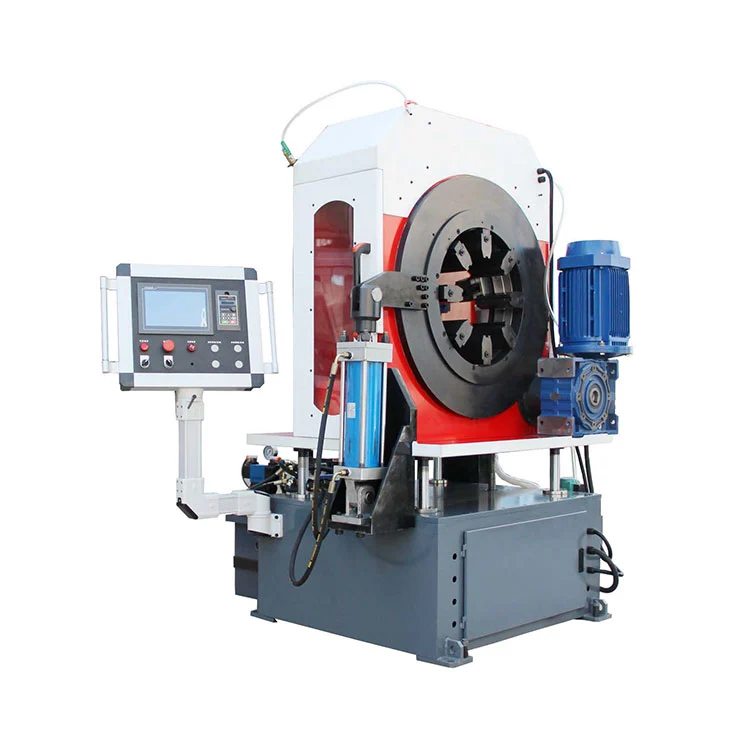

เครื่องตัดเอียงความแม่นยำสูง Xianjin คืออะไร?

เครื่องตัดมุมเอียงความแม่นยำสูงซีรีส์ SME-II ที่พัฒนาร่วมกันโดย Xianjin Pipeline และ CNCEC 16 ใช้นวัตกรรมการออกแบบติดตั้งแบบลื่นไถลแบบบูรณาการและโครงสร้างเฟรมที่ปรับให้เหมาะสม โดยมีส่วนประกอบหลักทั้งหมดจัดเรียงในรูปแบบที่มีขนาดกะทัดรัดสูง แตกต่างจากอุปกรณ์แปรรูปท่อแบบดั้งเดิมที่ต้องใช้เวลาหลายวันหรือหลายสัปดาห์ในการติดตั้งถึงสถานที่และการทดสอบการใช้งานอย่างมืออาชีพที่แม่นยำ ผลิตภัณฑ์นี้ได้ดำเนินการประกอบและสอบเทียบที่มีความแม่นยำสูงทั้งหมดที่โรงงานก่อนส่งมอบ ดังนั้นผู้ปฏิบัติงานทั่วไปจึงสามารถดำเนินการเชื่อมต่อและทดสอบการใช้งานในสถานที่ได้อย่างรวดเร็วภายใน 1 ชั่วโมง มาพร้อมกับมอเตอร์ความถี่แปรผันประสิทธิภาพสูง 380V และกลไกป้อน CNC ที่มีความแม่นยำ ควบคุมความแม่นยำในการป้อนได้สูงสุด ±0.07 มม. ซึ่งสามารถดำเนินการตัดและขึ้นรูปมุมเอียงในขั้นตอนเดียวสำหรับท่อผนังขนาดกลางและหนัก และใช้ได้กับอุตสาหกรรมมากกว่า 10 แห่ง รวมถึงปิโตรเคมี อาหารและเครื่องดื่ม ชีวการแพทย์ และพลังงาน ซีรีส์นี้ครอบคลุม 7 รุ่นที่แตกต่างกัน ซึ่งสามารถรองรับเส้นผ่านศูนย์กลางท่อตั้งแต่รูขนาดเล็ก 30 มม. ไปจนถึงเส้นผ่านศูนย์กลางใหญ่ 914 มม. โดยมีความหนาของผนังที่สามารถแปรรูปได้สูงสุด 50 มม. ตอบสนองความต้องการการประมวลผลท่อที่หลากหลายของโครงการวิศวกรรมขนาดใหญ่ปกติเกือบทั้งหมดได้อย่างเต็มที่

5 ข้อดีของผลิตภัณฑ์หลักที่โดดเด่นของอุปกรณ์แปรรูปท่อมาตรฐานนี้

ทุกรายละเอียดการออกแบบของเครื่องตัดเอียงความแม่นยำสูงนี้ได้รับการปรับให้เหมาะสมที่สุดโดยอาศัยประสบการณ์การดำเนินโครงการจริงมากกว่า 10 ปี ทำให้เกิดข้อได้เปรียบหลักที่ไม่มีใครเทียบได้ ซึ่งอุปกรณ์การประมวลผลท่อแบบดั้งเดิมไม่สามารถเทียบได้:

• การออกแบบการลื่นไถลแบบบูรณาการ ปลอดภัย และมีประสิทธิภาพ: รูปแบบแกนขนาดกะทัดรัดที่ติดตั้งแบบลื่นไถลที่ประกอบไว้ล่วงหน้าอย่างสมบูรณ์ รองรับการประกอบที่รวดเร็วถึงสถานที่ 1 ชั่วโมง เหมาะอย่างยิ่งสำหรับโครงการขนาดใหญ่ที่มีรอบการรัดกุม การออกแบบจุดศูนย์ถ่วงต่ำเป็นพิเศษช่วยลดการสั่นสะเทือนและการเคลื่อนตัว และระบบจับยึดลูกเบี้ยวที่พัฒนาขึ้นเอง จับคู่กับการควบคุมอัจฉริยะรับประกันการตัดเฉือนที่มีประสิทธิภาพสูง
• ความแม่นยำสูงและความเร็วสูง การขึ้นรูปขั้นตอนเดียว: ขับเคลื่อนด้วยมอเตอร์ความถี่ตัวแปร 380V และระบบป้อน CNC ที่มีความแม่นยำ ทำให้มีความแม่นยำในการป้อนสูงเป็นพิเศษ ±0.07 มม. ใช้เวลาเพียง 3-5 นาทีในการประมวลผลท่อ DN300 โดยมีความสามารถในการประมวลผลสูงสุด 20 ชิ้นต่อชั่วโมง ซึ่งเร็วกว่าเครื่องจักรแบบเดิมถึง 3 เท่า การตัดและการเจียรในขั้นตอนเดียวจะได้พื้นผิวที่ปราศจากเสี้ยน Ra12.5um และอัตราคุณสมบัติการประมวลผลครั้งเดียวเกิน 99%
• ความเข้ากันได้กว้าง ทนต่อการสึกหรอ และมีประสิทธิภาพ: รองรับด้วยเทคโนโลยีการตัดด้วยแรงบิดคงที่ ทำให้สามารถแปรรูปวัสดุสแตนเลส 304/316 และโลหะผสมเหล็กได้อย่างง่ายดาย ลดการสึกหรอของเครื่องมือลง 30% ขจัดความจำเป็นในการขัดเงาด้วยตนเองในภายหลังโดยสิ้นเชิง และปรับปรุงประสิทธิภาพการผลิตแบบกะเดียวได้ 50% เมื่อเทียบกับโซลูชันแบบเดิม
• ประหยัดพลังงาน ลดต้นทุน และใช้งานง่าย: ระบบควบคุมความเร็วความถี่แปรผันช่วยลดการใช้พลังงานได้มากกว่า 25% เพื่อให้เกิดการผลิตคาร์บอนต่ำ แผงสัมผัสอัจฉริยะพร้อมพารามิเตอร์การประมวลผลที่ตั้งไว้ล่วงหน้าในตัวนั้นใช้งานง่ายอย่างยิ่ง ผู้ปฏิบัติงานรายใหม่สามารถทำงานได้อย่างอิสระอย่างเต็มที่หลังจากการฝึกอบรมเพียง 30 นาที ซึ่งช่วยลดต้นทุนแรงงานและเกณฑ์การปฏิบัติงานได้อย่างมาก
• ฟังก์ชั่นการใช้งานแบบบูรณาการที่หลากหลาย: อุปกรณ์นี้มีฟังก์ชันในตัวที่ใช้งานได้จริงหลายอย่าง เช่น การหนีบสองด้านแบบหลายขากรรไกรอัตโนมัติ การป้อนและหดอัตโนมัติ การระบายความร้อนของน้ำหมุนเวียน การยกอัตโนมัติของยูนิตหลัก การควบคุมความเร็วความถี่ตัวแปรของยูนิตหลัก การตัดและการบากพร้อมกัน การจับยึดแบบไฮดรอลิก ประตูนิรภัยที่มองเห็นได้สองด้าน การตั้งค่าเครื่องมือเลเซอร์ และการเอียงวัสดุอัตโนมัติแบบนิวแมติก ซึ่งทั้งหมดนี้ช่วยปรับปรุงระดับอัตโนมัติของการประมวลผลท่อได้อย่างมาก

เลือกรุ่นซีรีส์ SME-II และอ้างอิงข้อกำหนดทางเทคนิคให้ครบถ้วน

เซียนจิน ได้ออกแบบเครื่องตัดเอียงความแม่นยำสูงรุ่นมาตรฐาน 7 รุ่น ซึ่งสามารถครอบคลุมช่วงการประมวลผลเส้นผ่านศูนย์กลางท่อปกติทั้งหมดในโครงการวิศวกรรมทั่วไปได้อย่างอิสระ และพารามิเตอร์อ้างอิงโดยละเอียดแสดงอยู่ในตารางด้านล่าง:

การออกแบบโครงสร้างนวัตกรรมหลัก 3 แบบที่ปรับปรุงความสะดวกสบายในการปฏิบัติงานนอกสถานที่อย่างมาก

สิทธิบัตรโครงสร้างดั้งเดิมสามฉบับของเครื่องตัดเอียงความแม่นยำสูงนี้ช่วยขจัดปัญหาของอุปกรณ์แบบดั้งเดิมในสถานการณ์การก่อสร้างไซต์ที่ซับซ้อนโดยสิ้นเชิง นำมาซึ่งความปลอดภัยและการปรับปรุงประสิทธิภาพอย่างที่ไม่เคยมีมาก่อนสำหรับทีมงานภาคสนาม:

1. การออกแบบกึ่งกลางต่ำที่ถูกระงับ: ความสูงศูนย์กลางของท่อที่ผ่านยังคงอยู่ในช่วงคงที่มาตรฐาน แม้แต่ท่อที่มีเส้นผ่านศูนย์กลางต่างกัน 30 มม. ถึง 630 มม. ความสูงศูนย์กลางจะไม่เปลี่ยนแปลงระหว่างการประมวลผล ซึ่งช่วยขจัดปัญหาการเปลี่ยนความสูงที่เป็นปัญหากับเครื่องจักรแบบดั้งเดิมโดยสิ้นเชิง การออกแบบนี้ช่วยเพิ่มประสิทธิภาพการจัดการท่อขึ้น 70% และจุดศูนย์ถ่วงของเครื่องต่ำกว่าอุปกรณ์แบบเดิมถึง 40% ซึ่งช่วยลดความเสี่ยงในการพลิกคว่ำที่เกิดจากพื้นไม่เรียบหรือภาระของท่อเยื้องศูนย์กลางได้ 60%
2. ระบบป้องกันภาพสั่นไหวแบบ 4 โพสต์: โครงสร้างตัวเลื่อนสี่เสาแบบสมมาตรจับคู่กับรางนำเชิงเส้นที่มีความแม่นยำสูงทำให้การแกว่งด้านข้างของอุปกรณ์ระหว่างการทำงาน ≤0.2 มม. ความเสถียรโดยรวมสูงกว่าการออกแบบเสาสองเสาทั่วไปถึง 60% แม้ว่าการประมวลผลท่อที่มีผนังหนาที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ความแม่นยำของมุมเอียงยังคงสามารถเข้าถึง ±1° ซึ่งช่วยลดผลกระทบของการสั่นสะเทือนบนท่อได้อย่างมีประสิทธิภาพ และรับประกันการทำงานของไซต์งานที่ปลอดภัย
3. สถาปัตยกรรมความปลอดภัยในการขนส่งแบบ Zero-Collision: ความสูงตรงกลางที่ต่ำเป็นพิเศษที่สม่ำเสมอทำให้ไม่จำเป็นต้องปรับความสูงสำหรับท่อขนาดต่างๆ โดยสิ้นเชิง ผู้ปฏิบัติงานสามารถใช้รถยกและเครนเหนือศีรษะเพื่อเคลื่อนย้ายอุปกรณ์และวัสดุไปตามเส้นทางที่ตายตัว หลีกเลี่ยงการชนกันของท่อและความเสี่ยงในการล้มที่เกิดจากความสูงที่แตกต่างกัน ป้องกันอุบัติเหตุ และเพิ่มการป้องกันสูงสุดของบุคลากรในสถานที่และความปลอดภัยของอุปกรณ์

การเปรียบเทียบประสิทธิภาพ: เครื่องตัดเอียงความแม่นยำสูง Xianjin เทียบกับผลิตภัณฑ์ Peer ในประเทศ

เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันอื่นๆ ในตลาดภายในประเทศ เครื่องตัดมุมเอียงความแม่นยำสูงของ Xianjin มีประสิทธิภาพชั้นนำในเกือบทุกมิติที่สำคัญ: สำหรับโหมดฟีด Xianjin ใช้การป้อนและดึงกลับอัตโนมัติแบบนิวแมติกเต็มรูปแบบ ในขณะที่ผลิตภัณฑ์ที่คล้ายกันส่วนใหญ่ใช้ฟีดอัตโนมัติพร้อมการดึงกลับแบบแมนนวลซึ่งมีการทำงานที่ยุ่งยากและมีประสิทธิภาพต่ำ สำหรับระบบแคลมป์ Xianjin ใช้แคลมป์แบบซิงโครนัสแบบลูกเบี้ยวซึ่งไม่ติดขัดด้วยเศษเหล็กได้ง่าย ในขณะที่บริษัทอื่นใช้แคลมป์ซิงโครนัสแบบดิสก์ลวดที่มักจะติดขัด สำหรับระบบการติดตั้งเครื่องมือ Xianjin ใช้ตำแหน่งเครื่องมือแบบเปลี่ยนเร็วที่สามารถเปลี่ยนท่อที่มีเส้นผ่านศูนย์กลางต่างๆ ได้โดยไม่ต้องถอดชิ้นส่วน ในขณะที่ผลิตภัณฑ์ที่คล้ายกันจำเป็นต้องติดตั้งชุดประกอบเสาเครื่องมือทั้งหมดใหม่เมื่อเปลี่ยนเส้นผ่านศูนย์กลางท่อ ซึ่งเป็นเรื่องที่ยุ่งยากมาก สำหรับการเคลือบผิว Xianjin ใช้ชิ้นส่วนโลหะเต็มแผ่นเคลือบด้วยสีฝุ่นซึ่งมีความทนทานมากกว่า ในขณะที่บริษัทอื่นๆ มักจะใช้สีสเปรย์ธรรมดาที่ลอกออกได้ง่ายหลังจากใช้งานในระยะยาว

คำถามที่พบบ่อย

เราได้รวบรวมและจัดเรียงคำถามที่พบบ่อยที่สุดจากลูกค้าวิศวกรรมท่อส่งทั่วโลกเกี่ยวกับเครื่องตัดเอียงความแม่นยำสูง เพื่อช่วยคุณแก้ไขข้อสงสัยที่เป็นไปได้ทั้งหมดก่อนที่จะซื้อและใช้งาน:

คำถามที่ 1: การออกแบบที่ติดตั้งลื่นไถลในตัวช่วยลดเวลาการก่อสร้างที่ไซต์งานได้อย่างไร
ตอบ: โมดูลทั้งหมดรวมถึงเครื่องจักรหลัก ระบบท่อ และระบบควบคุม ได้รับการประกอบอย่างสมบูรณ์และได้รับการสอบเทียบอย่างแม่นยำที่โรงงาน หลังการส่งมอบ คุณเพียงแค่ต้องซ่อมฐานกันลื่นและเชื่อมต่อท่อภายนอก ไม่จำเป็นต้องปรับระดับที่ซับซ้อนหรือทดสอบการใช้งานแบบมืออาชีพ ลดเวลาการก่อสร้างทั้งหมดลง 70% และปรับปรุงความแม่นยำขึ้น 90%

คำถามที่ 2: การฝึกอบรมผู้ปฏิบัติงานรายใหม่ให้ใช้เครื่องนี้อย่างอิสระจะใช้เวลานานเท่าใด
ตอบ: อุปกรณ์ดังกล่าวมีแผงสัมผัสอัจฉริยะพร้อมพารามิเตอร์การประมวลผลมาตรฐานที่ตั้งไว้ล่วงหน้า ผู้ปฏิบัติงานรายใหม่จะเชี่ยวชาญทักษะการปฏิบัติงานเต็มรูปแบบ และทำงานได้อย่างอิสระอย่างเต็มที่หลังจากการฝึกอบรม 30 นาทีเท่านั้น โดยไม่จำเป็นต้องเรียนรู้ด้านเทคนิคระดับมืออาชีพในระยะยาว

คำถามที่ 3: เครื่องจักรซีรีส์นี้สามารถรองรับความหนาในการประมวลผลสูงสุดได้คือเท่าใด
ตอบ: ซีรีส์ SME-II ทั้ง 7 รุ่นสามารถรองรับความหนาของผนังที่สามารถแปรรูปได้สูงสุด 50 มม. ซึ่งสามารถตอบสนองความต้องการการประมวลผลท่อผนังหนักของโครงการอุตสาหกรรมทั่วไปส่วนใหญ่

คำถามที่ 4: อุปกรณ์นี้สามารถขึ้นรูปโปรไฟล์ท่อเอียงแบบใดได้บ้าง
ตอบ: เครื่องจักรรองรับโปรไฟล์เอียงได้หลายรูปแบบ รวมถึง V, I, U, Single V (30°V ตามมาตรฐาน), Double V ซึ่งตรงตามข้อกำหนดการประมวลผลเอียงที่หลากหลายของข้อกำหนดเฉพาะของกระบวนการเชื่อมที่แตกต่างกันในไซต์งาน

ไม่ว่าคุณจะเป็นผู้รับเหมาวิศวกรรมท่อขนาดใหญ่ที่ต้องการอุปกรณ์การประมวลผลท่อที่มีประสิทธิภาพสูงอย่างเร่งด่วนเพื่อเร่งการส่งมอบโครงการตามกำหนดเวลาที่จำกัดของคุณ หรือเวิร์กช็อปการประมวลผลในอุตสาหกรรมหนักที่ต้องการอัปเกรดระดับระบบอัตโนมัติโดยรวมของท่อ beveling line ของคุณ และลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาในภายหลัง Xianjin Pipeline สามารถให้บริการครบวงจรแบบครบวงจรแก่คุณรวมถึงการให้คำปรึกษาเกี่ยวกับพารามิเตอร์ทางเทคนิคฟรี คำแนะนำในการเลือกรุ่นแบบมืออาชีพ การสนับสนุนการว่าจ้างการติดตั้งในสถานที่ และบริการบำรุงรักษาหลังการขายแบบเต็มวงจร เรามีประสบการณ์ในอุตสาหกรรมมามากกว่า 10 ปีและมีกรณีการดำเนินโครงการขนาดใหญ่ที่ประสบความสำเร็จจำนวนมาก และทีมวิศวกรมืออาชีพของเรายังสามารถจัดหาโซลูชันการปรับเปลี่ยนที่ปรับแต่งตามความต้องการเฉพาะของคุณ ตามความต้องการในการประมวลผลพิเศษของคุณสำหรับท่อที่ไม่ได้มาตรฐานติดต่อเราตอนนี้เพื่อรับใบเสนอราคาผลิตภัณฑ์ล่าสุด เอกสารข้อมูลจำเพาะทางเทคนิคโดยละเอียด และโซลูชันโครงการสุดพิเศษที่ปรับแต่งสำหรับทีมของคุณ!
