ID ติดท่อ Beveler

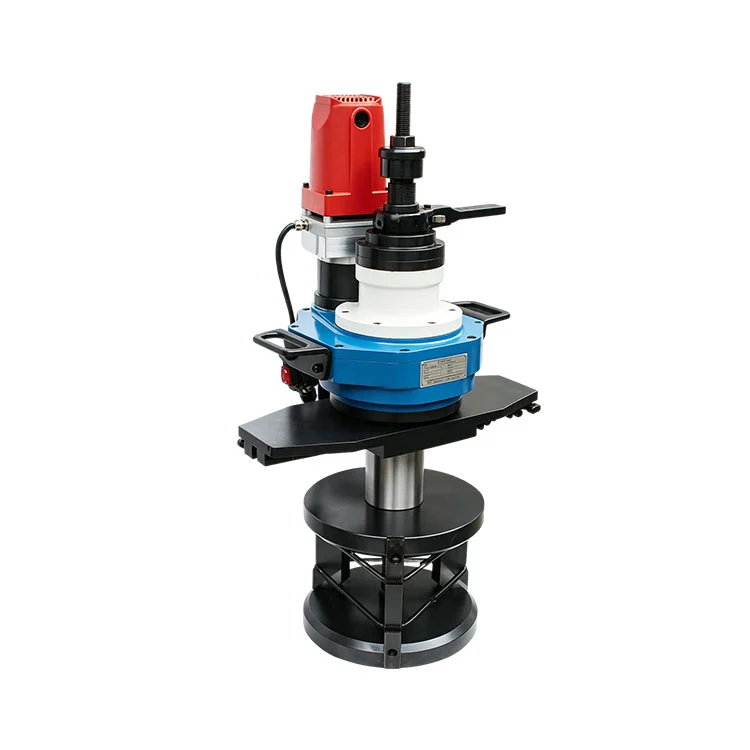

เครื่องเอียงไปป์ที่ติดตั้ง ID เป็นอุปกรณ์ประมวลผลแบบพกพาในสถานที่ เหมาะกับเส้นผ่านศูนย์กลางท่อของ273-426 มมด้วยความหนาของผนัง≤15 มม. โดดเด่นด้วยตัวแทรกด่วนที่ขยายตัวภายในพร้อมตัวหนีบหลายจุดผนังด้านนอก ช่วยให้สามารถจับยึดได้อย่างรวดเร็วที่ตำแหน่งใดๆ บนท่อด้วยการปรับด้วยประแจตัวเดียว ใช้การป้อนด้วยมือแบบเฟืองวงล้อและการประมวลผลแบบเย็น ทำให้ได้การตัดที่ไม่มีการเสียรูปและไม่มีเสี้ยน รองรับการเอียงแบบ V/I/U สำหรับการติดตั้งท่อและการซ่อมแซมฉุกเฉินในหลายอุตสาหกรรม

คุณสมบัติหลัก

ติดตั้งและใช้งานง่าย

โดดเด่นด้วยการออกแบบเม็ดมีดที่ขยายภายในได้อย่างรวดเร็ว รวมกับการจับยึดผนังด้านนอกแบบหลายจุด เครื่องเอียงท่อแบบติดตั้ง ID ช่วยให้สามารถจับยึดได้อย่างรวดเร็วที่ตำแหน่งใดๆ ของท่อ ส่วนประกอบยึดสามารถปรับได้ง่ายโดยใช้ประแจขนาดเดียวเท่านั้น ขนาดกะทัดรัดและน้ำหนักเบา ให้ประสิทธิภาพที่โดดเด่นสำหรับการปฏิบัติงานนอกสถานที่ของท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ประสิทธิภาพการตัดเฉือนที่เหนือกว่า

การประมวลผลแบบเย็นเต็มรูปแบบยังคงรักษาคุณสมบัติของวัสดุท่อดั้งเดิม การป้อนด้วยมือแบบเฟืองวงล้อให้ผลลัพธ์ที่มีประสิทธิภาพและมีคุณภาพสูง เครื่องตัดจะหมุนในขณะที่ท่อคงที่เพื่อเพิ่มความปลอดภัย มันผลิตปราศจากการเสียรูป ไร้เสี้ยน การตัดที่สะอาดสำหรับการเชื่อมคุณภาพสูง เอียงที่กำหนดเองรวมถึงU-bevel, single-V bevel และ J-bevelมีอยู่ ช่วงการตัดเฉือน:เส้นผ่านศูนย์กลางท่อ 273-426 มมด้วยการเลือกรุ่นที่ยืดหยุ่น

ความเข้ากันได้ในวงกว้าง

ใช้งานได้กับเหล็กกล้าคาร์บอน สแตนเลส โลหะผสม พลาสติก ทองแดง ทองเหลือง อลูมิเนียม ไทเทเนียม และอื่นๆ ช่วยให้สามารถเจียรท่อ ภาชนะรับแรงดัน และเครื่องกำเนิดไอน้ำได้อย่างปลอดภัยและรวดเร็ว ตัวเลือกกำลังไฟฟ้าหลายแบบ: มอเตอร์หลายแรงดันไฟฟ้าหรือตัวขับเคลื่อนเครื่องยนต์ รองรับการทำงานนอกกริด

การประยุกต์ใช้ในอุตสาหกรรมที่หลากหลาย

ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม ปิโตรเคมี ก๊าซธรรมชาติ อาหาร หม้อไอน้ำ ยา พลังงานนิวเคลียร์ และการก่อสร้างสถานที่สำหรับการติดตั้งท่อและโครงการซ่อมแซมฉุกเฉิน

ข้อมูลจำเพาะทางเทคนิค

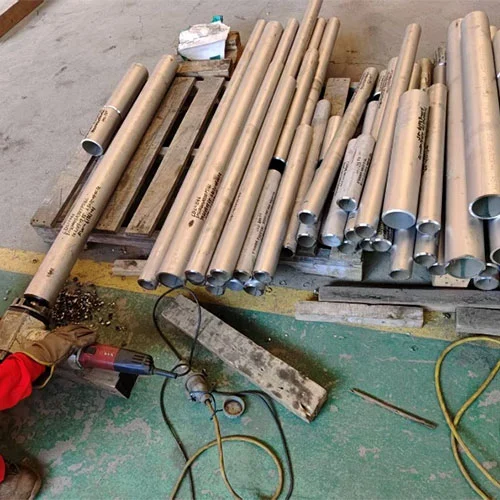

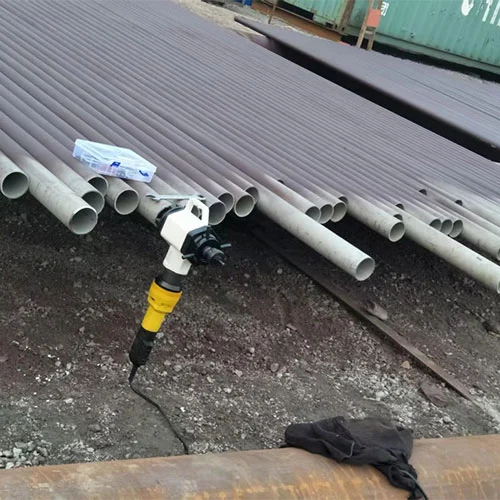

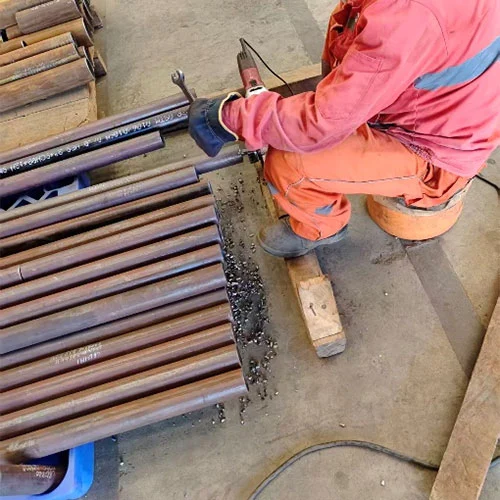

กรณีวิศวกรรม

คำถามที่พบบ่อย

ถาม: ความสามารถในการประมวลผลและสถานการณ์การใช้งานของเครื่องเอียงไปป์แบบติดตั้ง ND-426 ID คืออะไร

ตอบ: เครื่องเอียงท่อแบบติดตั้ง ID ให้ความสามารถในการเตรียมมุมเอียงที่ครอบคลุม มันรองรับV-bevel, I-bevel และ U-bevelเพื่อตอบสนองความต้องการกระบวนการเชื่อมที่หลากหลาย มันจัดการเส้นผ่านศูนย์กลางท่อจาก273 มม. ถึง 426 มมโดยมีความหนาของผนังสูงสุดที่≤15มม. ออกแบบมาสำหรับท่อที่มีเส้นผ่านศูนย์กลางปานกลาง ให้การตัดที่แม่นยำและมั่นคงภายใต้สภาวะความหนาของผนังปกติ สามารถทำการบากท่อและชิ้นงานได้หลากหลาย โดยมีคุณสมบัติในการปรับเปลี่ยนได้กว้างและประสิทธิภาพที่เชื่อถือได้ มอบโซลูชันการบากที่มีประสิทธิภาพและสะดวกสบาย

ถาม: แล้วความแม่นยำในการตัดเฉือนของอุปกรณ์นี้ล่ะ?

ตอบ: ติดตั้งระบบป้อนด้วยมือแบบวงล้อพร้อมอัตราการป้อนที่ควบคุมได้0.07-0.1มมและกลไกการจับยึดที่มั่นคง ทำให้เครื่องบรรลุการประมวลผลเย็นที่มีความแม่นยำสูง การตัดเสร็จแล้วคือปราศจากการเสียรูปและไม่มีเสี้ยนด้วยมุมเอียงที่มีรูปทรงสวยงามและขนาดสม่ำเสมอ เป็นไปตามข้อกำหนดความแม่นยำในการเชื่อมมาตรฐานสูงสำหรับอุตสาหกรรมปิโตรเลียม พลังงานนิวเคลียร์ ยา และอุตสาหกรรมอื่นๆ

ถาม: อุปกรณ์ได้รับการติดตั้งและรักษาความปลอดภัยอย่างไร

ตอบ: ตัวเครื่องติดตั้งบนผนังท่อด้านนอกพร้อมตัวหนีบหลายจุด ด้วยโครงสร้างเม็ดมีดด่วนขยายภายใน ทำให้สามารถติดตั้งได้ทุกตำแหน่งตลอดท่อ เพื่อการติดตั้งและถอดที่รวดเร็วและง่ายดาย

ถาม: ข้อควรระวังในการบำรุงรักษาอุปกรณ์มีอะไรบ้าง?

ตอบ: ล้างเศษโลหะและเศษซากหลังการใช้งานแต่ละครั้ง ทาจาระบีเป็นประจำกับส่วนประกอบเลื่อน วงล้อ และส่วนขยายภายใน เปลี่ยนใบมีดที่สึกหรอทันที ตรวจสอบความแน่นของสลักเกลียวและบล็อคจับยึดก่อนใช้งาน เก็บเครื่องไว้ในที่แห้งและมีอากาศถ่ายเทสะดวกเพื่อป้องกันสนิม อย่าใช้งานเกินข้อกำหนดที่กำหนดหรือใช้แรงที่รุนแรง

คู่มือการติดตั้งและการใช้งาน

การติดตั้ง

1.ทำความสะอาดปลายท่อเพื่อขจัดตะกรันจากการเชื่อม เสี้ยน และเศษต่างๆ ตรวจสอบว่าเส้นผ่านศูนย์กลางท่อและความหนาของผนังอยู่ภายในช่วงพิกัดที่เครื่องจักรกำหนด

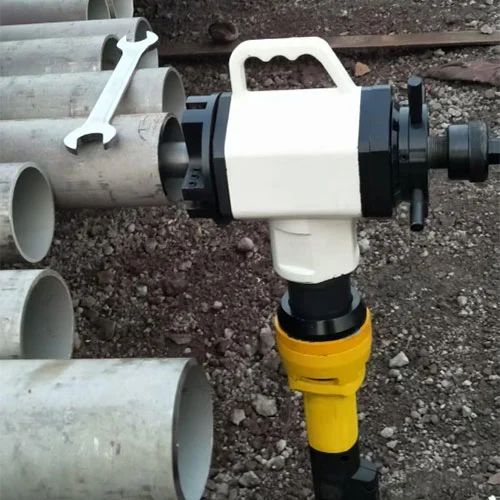

2.วางเครื่องเอียงท่อที่ติดตั้ง ID ไว้บนผนังด้านนอกของท่อและวางตำแหน่งด้วยโครงสร้างการแทรกแบบขยายภายในอย่างรวดเร็ว จากนั้นเปิดใช้งานการยึดผนังด้านนอกแบบหลายจุด

3.ขันตัวยึดให้แน่นด้วยประแจที่ให้มาเพื่อให้แน่ใจว่าหนีบแน่นโดยไม่ต้องหลุด

4.ถอนชุดป้อนเฟืองวงล้อเพื่อป้องกันไม่ให้ใบมีดอยู่ห่างจากหน้าปลายท่อ

5.เปิดเครื่องเพื่อทดสอบการทำงานในรอบเดินเบา ตรวจสอบเสียงผิดปกติหรือการติดขัด

การดำเนินการ

1.เก็บท่อให้แน่นหนา อยู่ห่างจากจานตัดที่กำลังหมุนระหว่างการทำงาน

2.ใช้การป้อนด้วยมือแบบวงล้อด้วยการตัดเพียงเล็กน้อยในแต่ละรอบ อัตราป้อนที่ควบคุมได้:0.07-0.1 มม.

3.หยุดป้อนเมื่อถึงขนาดมุมเอียงเป้าหมาย แล้วถอนหัวกัดออกจากชิ้นงาน

4.ตัดแหล่งพลังงาน หลังจากที่เครื่องตัดหยุดสนิทแล้ว ให้ปล่อยแคลมป์และถอดเครื่องจักรออก

หมายเหตุสำคัญ

1.เครื่องเอียงท่อที่ติดตั้ง ID ใช้หลักการประมวลผลแบบเย็น: เครื่องตัดจะหมุนในขณะที่ท่อคงที่ห้ามหมุนกลับด้าน

2.ห้ามใช้งานเกินเส้นผ่านศูนย์กลางที่กำหนดและความหนาของผนัง

3.ขจัดเศษโลหะออกหลังเลิกงาน และทำการหล่อลื่นและบำรุงรักษาเป็นประจำ
