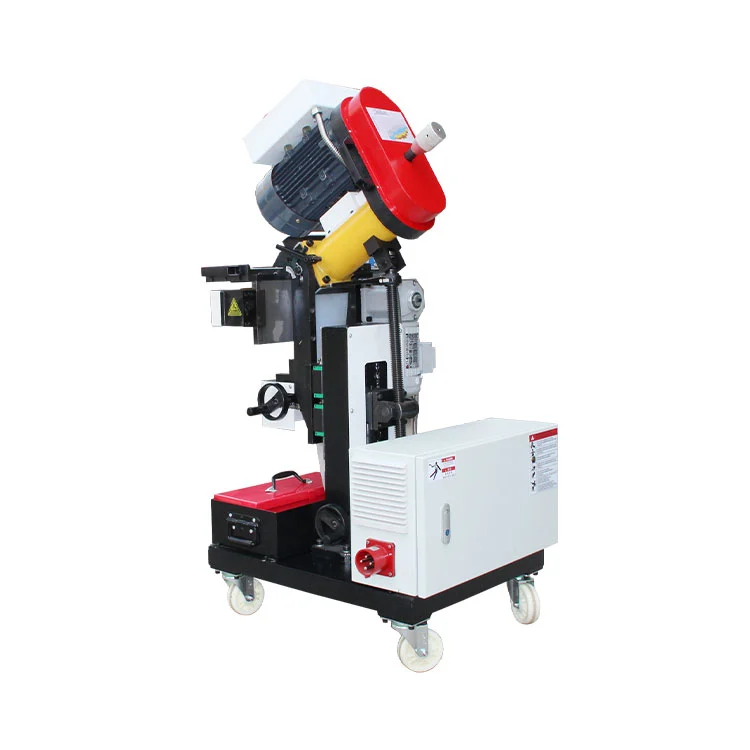

ในฐานะผู้ผลิตและจำหน่ายอุปกรณ์ไปป์ไลน์ชั้นนำในประเทศจีน Xianjin Pipeline เปิดตัวเครื่องกัดขอบแบบโปรเกรสซีฟอัตโนมัติ ออกแบบมาเพื่อการบากแผ่นโลหะก่อนการเชื่อม ช่วยเพิ่มคุณภาพการเชื่อมและความแม่นยำในการตัดเฉือนอย่างมาก ด้วยเทคโนโลยีการกัดแบบเย็น ทำให้เครื่องจักรหลีกเลี่ยงการเสียรูปเนื่องจากความร้อนระหว่างการทำงาน คงคุณสมบัติดั้งเดิมของเพลต และตรงตามข้อกำหนดการเจียรมุมที่เข้มงวดในอุตสาหกรรมต่างๆ
เครื่องกัดขอบแบบโปรเกรสซีฟอัตโนมัติใช้สำหรับการลบมุมและการตัดเฉือนแผ่นโลหะก่อนการเชื่อม ด้วยประสิทธิภาพการเอียงที่โดดเด่นสำหรับเหล็กสแตนเลส เครื่องรองรับมุมเอียงตั้งแต่ 0° ถึง 60° ความหนาของแผ่นแคลมป์ 5-60 มม. ช่วงความกว้างของมุมเอียงที่ผ่านครั้งเดียว C0-C20 มม. ขนาดมุมเอียงสูงสุดที่ทำได้ C45 มม. โดยมีคุณลักษณะการทำงานที่เรียบง่าย ปริมาณงานสูง มุมการตัดเฉือนที่แม่นยำ และพื้นผิวเอียงที่เรียบ
เครื่องกัดขอบแบบโปรเกรสซีฟอัตโนมัติมีมอเตอร์หลักคู่ที่เป็นไปตามมาตรฐานยุโรป IEC อะซิงโครนัส 3 เฟส AC 3000Wx2. ติดตั้งกับทดเกียร์มาตรฐาน IEC มุมฉาก: แรงบิดสูง ความเร็วต่ำ 400W ตัวเครื่องที่แข็งแกร่งช่วยให้มั่นใจได้ถึงกำลังที่เสถียร
การปรับความลึกของมุมเอียงแบบละเอียด: 1.5 มม. ต่อการผ่าน มุมเอียงปรับได้ตั้งแต่ 0° ถึง 60° ความเร็วหัวตัด: 800 RPM/นาที ความเร็วในการเดินทาง: 0~1.2 ม./นาที พร้อมการควบคุมความถี่แบบแปรผัน ความหนาของแผ่นหนีบได้: 5~60 มม. ความกว้างของมุมเอียงแบบครั้งเดียว C0~C20 มม. ความกว้างของมุมเอียงสูงสุด C45 มม. การดำเนินการประหยัดแรงงานและการปรับเปลี่ยนที่ยืดหยุ่น

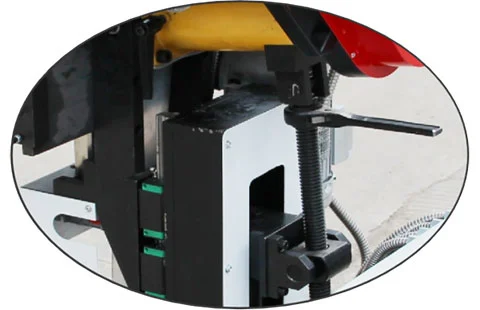

การออกแบบที่ขับเคลื่อนด้วยตัวเอง ไม่จำเป็นต้องถือด้วยมือ หนีบตัวเองเพื่อป้องกันการหลุดของขอบ กระบอกลมในตัวสำหรับการยกและหนีบตัวถังอัตโนมัติ ความสูง 820~860 มม. ลูกกลิ้งทนต่อการสึกหรอปรับให้เข้ากับสภาพการทำงานต่างๆ ขนาดกะทัดรัด การรวบรวมเศษแบบรวมศูนย์ และการเปลี่ยนเครื่องมือที่ง่ายดาย

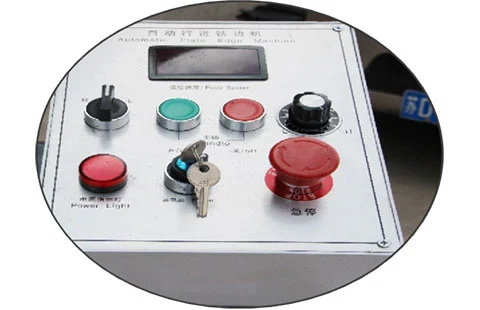

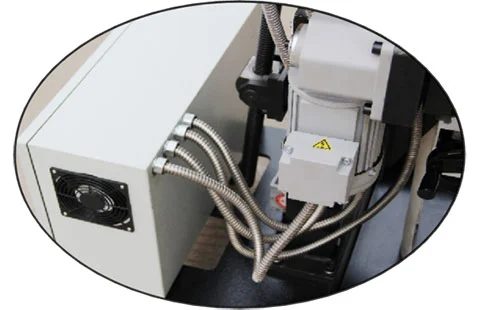

ตู้ไฟฟ้าความปลอดภัยและความจุที่เพิ่มขึ้น ระดับการป้องกันการระเบิด IP54 ฉนวนสายเคเบิลคลาส F, การป้องกันอุณหภูมิที่เพิ่มขึ้นคลาส B พร้อมส่วนประกอบไฟฟ้าทางอุตสาหกรรม อุปกรณ์ป้องกันความปลอดภัยหลายตัวเพื่อการประกันความปลอดภัยที่ครอบคลุม
K / X เอียง
V / Y เอียง
มุมเอียง 0°
U / J เอียง

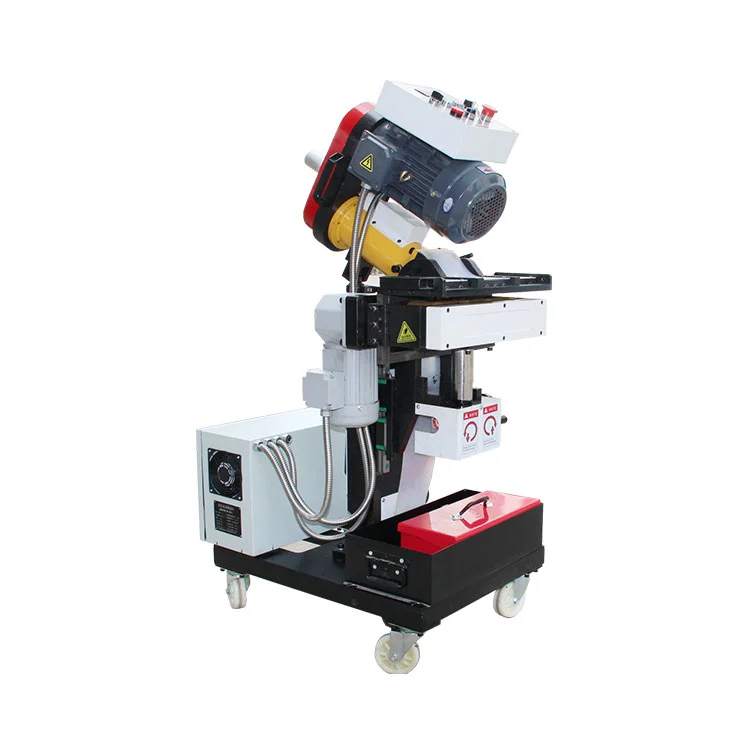

เครื่องกัดขอบแบบโปรเกรสซีฟอัตโนมัติ 2M-60
| มอเตอร์ทำงาน | มอเตอร์ประสิทธิภาพสูงจากเครื่องจักรไฟฟ้าเซี่ยงไฮ้ทำงานเพื่อการส่งออกของสหภาพยุโรป มาตรฐานยุโรป IEC | |||
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ | ความถี่ | ความเร็วในการหมุนสูงสุดของแผ่นคัตเตอร์ | |
| 380/220V | 3000W | 50เฮิร์ต/60เฮิร์ต | 800 รอบต่อนาที/นาที | |
| ฟีดมอเตอร์ | ตัวลดเพลามุมขวานำเข้าจากไต้หวัน มาตรฐานยุโรป IEC | |||
| แรงดันไฟฟ้า | ไฟฟ้ากระแสสลับ | ความถี่ | ความเร็วล้อเดินทาง | |
| 380/220V | 400W | 50/60เฮิร์ต | 0-10 รอบต่อนาที/นาที | |
| ฟีดอัตโนมัติ | รางโพลียูรีเทนที่ทนทานต่อการสึกหรอสูง การดึงขอบอัตโนมัติเพื่อป้องกันการเคลื่อนตัวของเครื่องจักร | |||
| เอ-บ็อกซ์ | อุปกรณ์ไฟฟ้า Omron/Chint ที่ได้รับการปรับปรุงให้ดียิ่งขึ้น ฉนวน Class F พร้อมการป้องกันโหลดเกินและป้องกันการระเบิด การป้องกันตัวเครื่องระดับ IP54 | |||
| ขนาด-น้ำหนัก | 800 มม. * 690 มม. * 1140 มม. - 260 กก | |||
| โหมดเอียง | K-type, V-type, Y-type bevels, การบากด้านหน้า, การเคลื่อนที่อัตโนมัติและการป้อนอัตโนมัติ |
| ใบหน้าราก | การเก็บรักษารากใบหน้าที่สม่ำเสมอและควบคุมได้ในเชิงปริมาณ |
| ขนาดแผ่น | ขนาดชิ้นงาน: ≥200×55 มม. (ยาว×กว้าง) ไม่จำกัดขนาดด้านบน |
| มุมเอียง | การปรับมุมเอียงแบบไม่มีขั้นตอน α0°-α60° (กำหนดเอง α1-80° พร้อมใช้งาน) |
| ความเร็วในการป้อน | ความเร็วในการเดินทาง V0-1200 มม./นาที ปรับความถี่ได้หลายแบบ ความเร็วของมุมเอียงแปรผกผันกับความลึกของมุมเอียง |

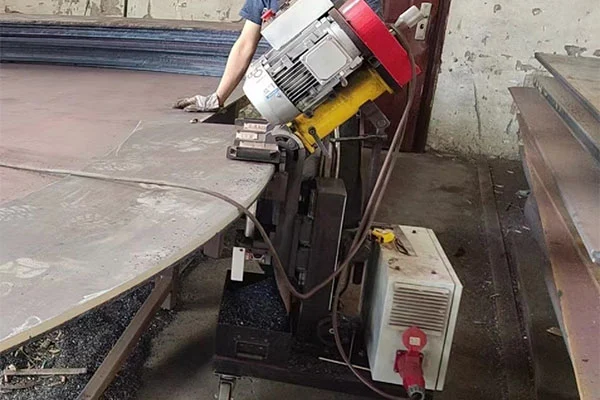

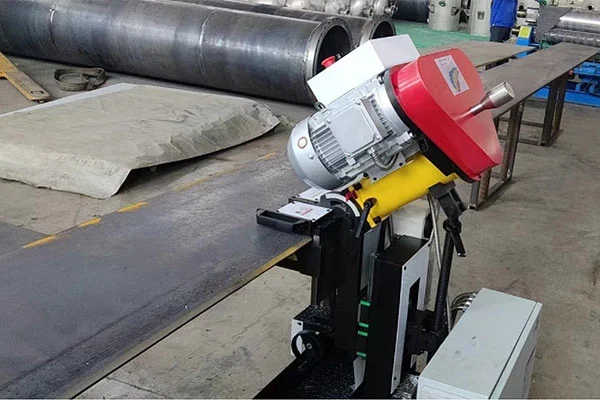

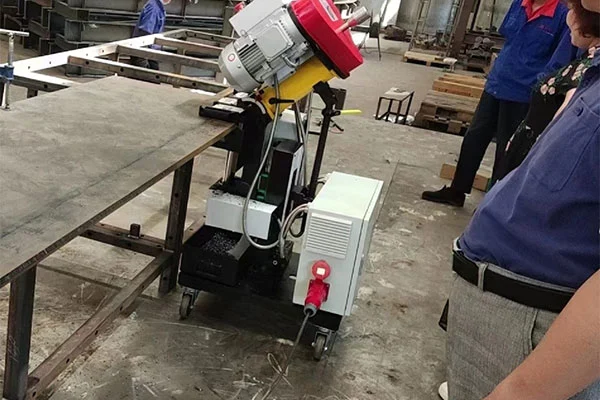

| โหมดการทำงาน | สำหรับแผ่นเพลทขนาดใหญ่: เครื่องจะเคลื่อนที่ไปตามขอบแผ่นโดยอัตโนมัติเพื่อการบากอัตโนมัติ การหนีบอัตโนมัติป้องกันการหลุดออกจากขอบ สำหรับเพลตขนาดเล็ก: เครื่องจักรยังคงอยู่กับที่ในขณะที่เพลตจะถูกป้อนอัตโนมัติสำหรับการเจียรมุม |
| ความสูง | โครงโต๊ะทำงานขนาดใหญ่: 720–760 มม. ติดตั้งสปริงแก๊สในตัวเพื่อปรับให้เข้ากับความแตกต่างของความสูงระหว่างพื้นและแผ่นโดยอัตโนมัติ |
| ความหนา | ล้อเลื่อนด้านข้างสำหรับ T5 mm–T60 mm. |
| ความหยาบผิว | ≤Ra 3.2μm |

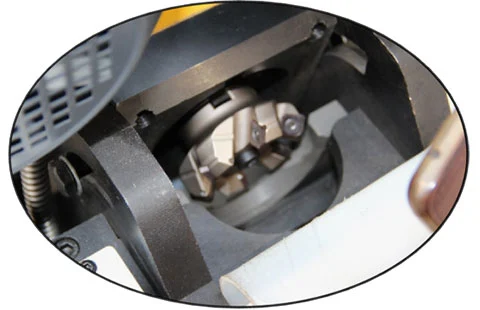

| คัตเตอร์ | หัวกัดปาดหน้าแบบถอดเปลี่ยนได้ พร้อมด้วยเม็ดมีดคาร์ไบด์เคลือบ 5 อัน ต้นทุนสิ้นเปลืองต่ำและเปลี่ยนง่าย |
| ใส่ชีวิต | อายุการใช้งานต่อชุดเม็ดมีด: 600–800 ม. (เหล็กกล้าคาร์บอน), 300–500 ม. (สแตนเลส) ความเข้ากันได้สากลด้วยต้นทุนการตัดเฉือนต่ำ |
ตอบ: เครื่องกัดขอบแบบโปรเกรสซีฟอัตโนมัตินี้ช่วยแก้ไขข้อบกพร่องของการตัดด้วยเปลวไฟและการขัดเงาด้วยเครื่องเจียร เช่น ต้องใช้แรงงานหนัก มุมที่ไม่ปกติ พื้นผิวเอียงที่หยาบ และเสียงรบกวนสูง มีการปรับมุมได้ง่าย ใช้งานง่าย เป็นมิตรต่อสิ่งแวดล้อมและประหยัดพลังงาน มุมที่แม่นยำ และพื้นผิวเรียบ
ตอบ: สามารถจับยึดและกลึงเพลทที่มีความหนาตั้งแต่ 5 มม. ถึง 60 มม. ครอบคลุมข้อกำหนดหลายประการตั้งแต่เพลทบางไปจนถึงเพลทหนาปานกลาง
A: ช่วงการตัดเฉือนมุมเอียงรอบเดียวคือ C0-C20 มม. และข้อกำหนดเฉพาะของมุมเอียงสูงสุดคือ C45 มม.

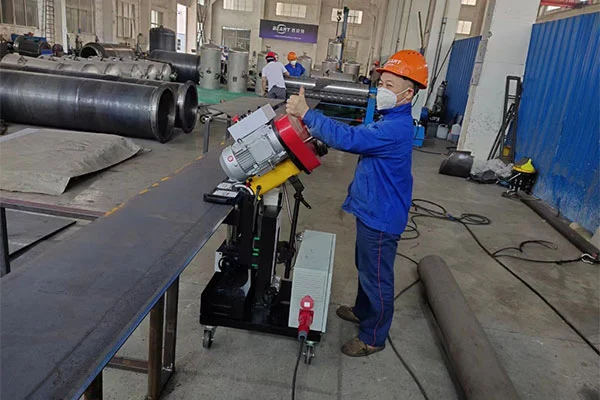

ตอบ: เหมาะสำหรับงานนอกชายฝั่งและการต่อเรือ ภาชนะรับแรงดัน ปิโตรเคมี โครงสร้างเหล็กหนัก เครื่องจักรทำเหมือง การก่อสร้างพลังงานนิวเคลียร์ และอุตสาหกรรมการผลิตเครื่องจักร
อุปกรณ์ที่ประกวดราคาชุดนี้ (การออกแบบและการผลิต) และชิ้นส่วนอะไหล่จะต้องเป็นไปตามมาตรฐานแห่งชาติล่าสุด (GB) มาตรฐานอุตสาหกรรม (JB, DL...) และมาตรฐานสากล (SI, ANSI, ASME, AWS, API, DIN, ISO) นอกเหนือจากพารามิเตอร์ทางเทคนิคและข้อกำหนดที่ระบุไว้ในเอกสารข้อมูลจำเพาะ มาตรฐานที่ใช้สำหรับการออกแบบและการผลิตผลิตภัณฑ์มีดังนี้:
