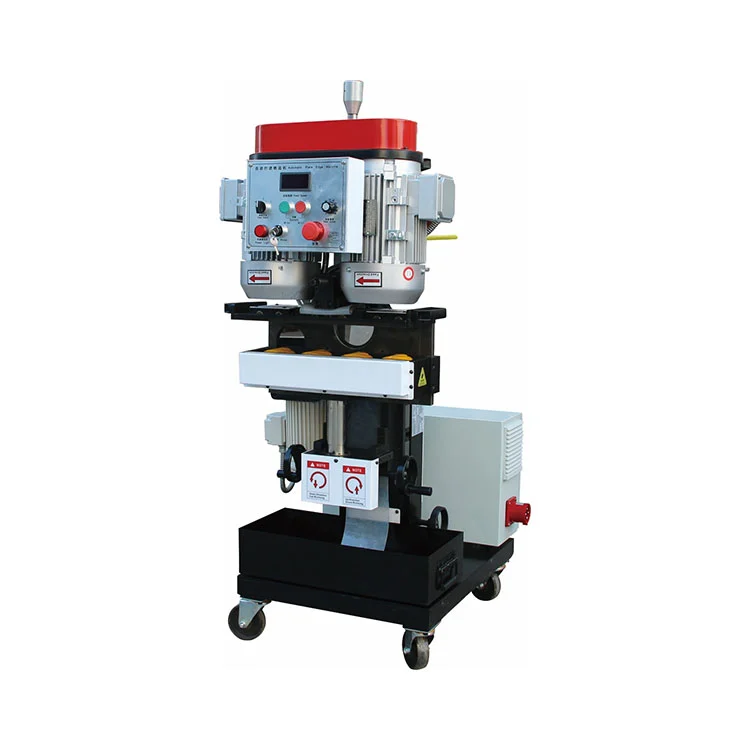

เครื่องกัดขอบสำหรับแผ่นเหล็กเหมาะสำหรับการแปรรูปโลหะกลุ่มเหล็ก เช่น เหล็กกล้าคาร์บอนและเหล็กหล่อ รวมถึงโลหะที่ไม่ใช่เหล็ก เช่น สแตนเลส ไทเทเนียม และวัสดุคอมโพสิต มันมีช่วงมุมเอียงของ0°-90°และความเร็วการเดินทางที่ปรับได้หลายความถี่จาก0 ถึง 1200 มม./นาที. ความเร็วของการบากจะแปรผกผันกับความลึกของการตัด เครื่องนี้ให้การทำงานที่ง่ายและโครงสร้างที่กะทัดรัด
เครื่องกัดขอบสำหรับแผ่นเหล็กมีคุณสมบัติแบบคู่ตามมาตรฐาน IEC3000Wมอเตอร์หลัก AC แบบอะซิงโครนัส 3 เฟส สอดคล้องกับมาตรฐาน IEC400Wตัวลดมุมขวาความเร็วต่ำแรงบิดสูงและไดรฟ์เคลื่อนที่ความถี่ตัวแปร เฟรมที่แข็งแกร่งทำให้สามารถตัดเฉือนโดยปราศจากการสั่นสะเทือนเพื่อเอาต์พุตที่ทรงพลังและสม่ำเสมอ

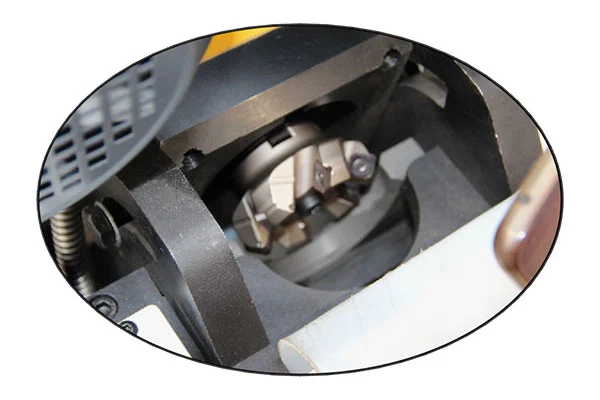

ปรับแต่งความลึกของมุมเอียงที่1.5 มม. ต่อขั้น; ปรับมุมเอียงได้0°-90°. ความเร็วของแผ่นคัตเตอร์:800 รอบต่อนาที/นาที, ความเร็วในการเดินทาง:0-1.2 ม./นาที. ความหนาของแผ่นหนีบ:5-80มม. เอียงผ่านครั้งเดียว:0-20มม, มุมเอียงสูงสุด:45มม. ความสูงของการหนีบ:820-860มม. ล้อมือหมุนประหยัดแรงงาน

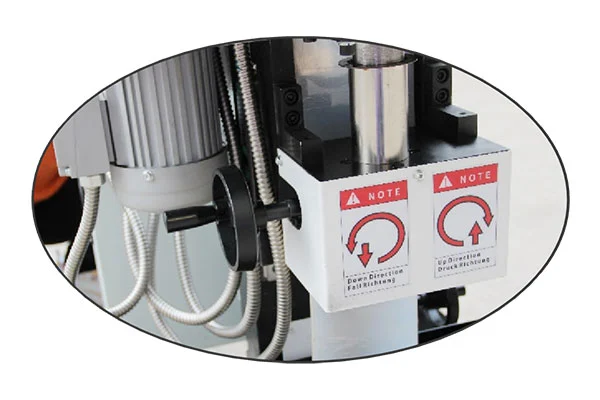

การออกแบบขับเคลื่อนด้วยตนเอง ไม่จำเป็นต้องกดหรือจับด้วยมือ กลไกการหนีบตัวเองช่วยป้องกันไม่ให้ขอบลื่นไถล ระบบยกอัตโนมัติด้วยกระบอกลมในตัว ลูกกลิ้งโพลียูรีเทนที่ทนทานต่อการสึกหรอ และล้ออะลูมิเนียมอเนกประสงค์เหมาะกับสภาพไซต์งานที่หลากหลาย เปลี่ยนเครื่องมืออย่างรวดเร็ว รวบรวมเศษจากส่วนกลาง ย้ายตำแหน่งได้ง่ายและมีขนาดเล็ก

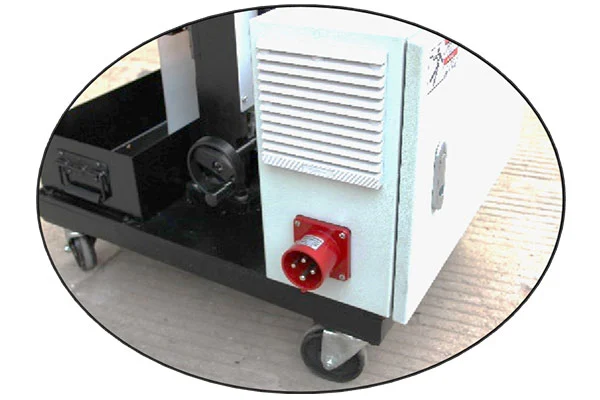

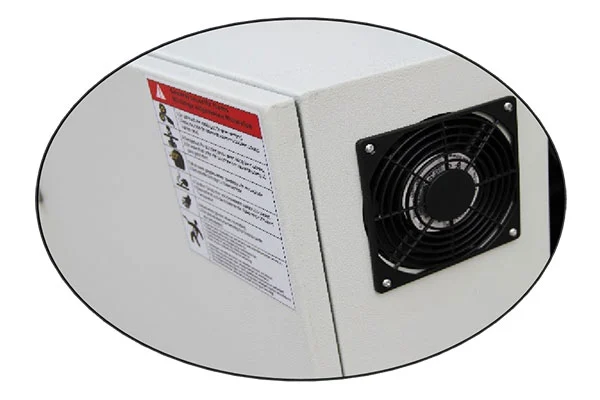

ตู้ไฟฟ้าเสริมความปลอดภัยด้วยระดับการป้องกันการระเบิด IP54. ฉนวนสายเคเบิล Class-F และการป้องกันอุณหภูมิที่เพิ่มขึ้น Class-B ส่วนประกอบระดับอุตสาหกรรมพร้อมระบบป้องกันการโอเวอร์โหลด มาพร้อมกับปลั๊กการบิน สวิตช์มอเตอร์เดินหน้า/ถอยหลัง ปุ่มสตาร์ท-สต็อปด้วยปุ่มเดียว และแผงภาพ HMI เพื่อการปกป้องหลายด้านที่เชื่อถือได้
K / X-เอียง
V / Y-เอียง
0°-เอียง
U / J-เอียง
90°-เอียง
| มอเตอร์ทำงาน | มอเตอร์ประสิทธิภาพสูง โรงงานมอเตอร์ไฟฟ้าเซี่ยงไฮ้ ส่งออกของสหภาพยุโรป มาตรฐานยุโรป IEC | |||
| แรงดันไฟฟ้ากระแสสลับ | พลัง | ความถี่ | ความเร็วแผ่นดิสก์คัตเตอร์จัดอันดับ | |
| 380/220V | 3000W (มอเตอร์คู่) | 50เฮิร์ต/60เฮิร์ต | 800 รอบต่อนาที/นาที | |
| ฟีดมอเตอร์ | ตัวลดมุมขวานำเข้าจากไต้หวันมาตรฐาน IEC ยุโรป | |||
| แรงดันไฟฟ้ากระแสสลับ | พลัง | ความถี่ | ความเร็วล้อเดินทาง | |
| 380/220V | 400W | 50/60เฮิร์ต | 0-10 รอบต่อนาที/นาที | |
| ฟีดอัตโนมัติ | ลูกกลิ้งโพลียูรีเทนทนต่อการสึกหรอสูง มีตัวหนีบขอบอัตโนมัติป้องกันการเคลื่อนของเครื่องจักร | |||
| เอ-บ็อกซ์ | ส่วนประกอบ Omron/Chint ที่มีความปลอดภัยเพิ่มขึ้น, ฉนวน Class-F, การป้องกันโอเวอร์โหลดและป้องกันการระเบิด, กล่องหุ้ม IP54 | |||
| ขนาด-น้ำหนัก | 800 มม. * 690 มม. * 1140 มม. - 300 กก | |||
| โหมดเอียง | K-type, V-type, Y-type, มุมเอียงด้านหน้า การเดินทางอัตโนมัติและฟีดอัตโนมัติ | |||
| ความกว้างเอียง | การเลื่อน/ถอนเครื่องมือเชิงปริมาณ ผ่านครั้งเดียว C0-20 มม., หลายผ่านสูงสุด C56 มม | |||
| ขอบเชื่อม | การควบคุมเชิงปริมาณ ใบหน้ารากที่สม่ำเสมอ | |||
| ขนาดแผ่น | ≥200×80 มม. (ยาว×กว้าง) ขนาดสูงสุดไม่จำกัด | |||
| มุมเอียง | การปรับแบบไม่ต่อเนื่อง α0°-α90° | |||
| ความเร็วในการป้อน | V0-1200 มม./นาที (ปรับ VFD ได้); ความเร็วแปรผกผันกับความลึกของมุมเอียง | |||

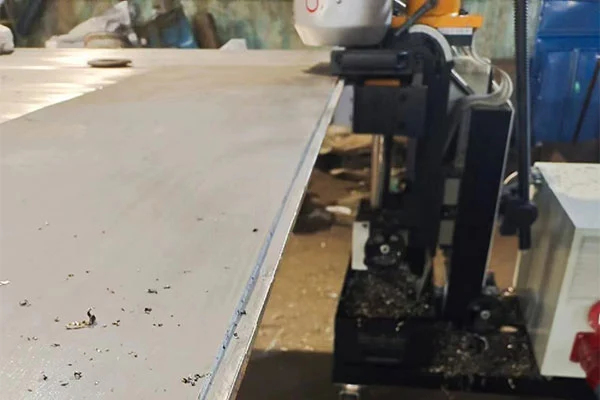

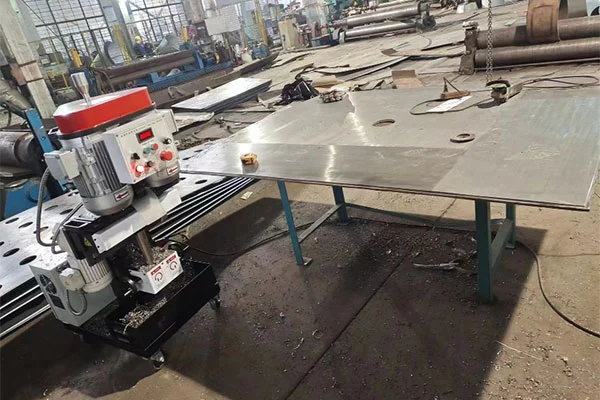

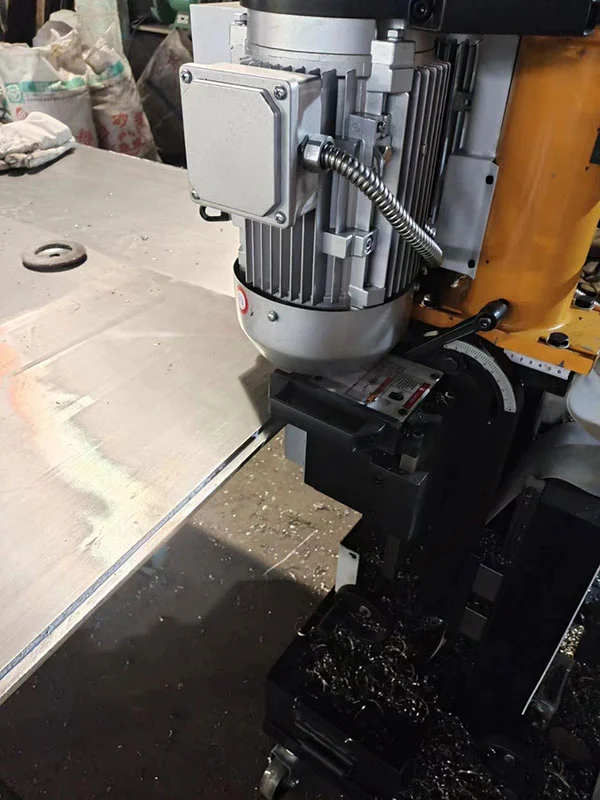

| โหมดการทำงาน | แผ่นขนาดใหญ่ - เครื่องเคลื่อนที่อัตโนมัติไปตามขอบ, ป้องกันการลื่นไถลแบบหนีบอัตโนมัติ; เครื่องเพลทขนาดเล็กคงที่, ฟีดเพลทอัตโนมัติ |
| ความสูง | สปริงแก๊สในตัว 820-860 มม. ปรับความสูงให้เข้ากับพื้นและชิ้นงานได้โดยอัตโนมัติ |
| ความหนา | มือจับข้อเหวี่ยงข้างสำหรับ T5 mm-T80 mm |
| ความหยาบผิว | ≤R3.2um |
| คัตเตอร์ | หัวกัดปาดหน้าแบบถอดเปลี่ยนได้ พร้อมด้วยเม็ดมีดคาร์ไบด์เคลือบ 5 อัน วัสดุสิ้นเปลืองต้นทุนต่ำและเปลี่ยนได้ง่าย |
| บอม | เม็ดมีดแต่ละชุดสามารถตัดเฉือนได้ 600-800 ม. สำหรับเหล็กกล้าคาร์บอน และ 300-500 ม. สำหรับเหล็กสเตนเลส เข้ากันได้ในเชิงพาณิชย์ ส่งผลให้ต้นทุนการประมวลผลต่ำ |
1. การเตรียมการ:สวมอุปกรณ์ป้องกัน ตรวจสอบใบมีดตัดและทิศทางการหมุนของอุปกรณ์ วางแผ่นเหล็กให้เรียบ และเคลียร์เส้นทางการเคลื่อนที่
2. การปรับพารามิเตอร์:ตั้งค่าและล็อคมุมเอียงตามต้องการ กำหนดค่าความลึกของการตัดตามตารางพารามิเตอร์ และปรับเทียบลูกกลิ้งกดด้านบนให้อยู่ในระดับเดียวกับพื้นผิวแผ่น
3. เครื่องจักรกล:ติดแผ่นนำไว้ใกล้กับขอบแผ่นเหล็ก ยึดชิ้นงานด้วยไฟฟ้า สตาร์ทสปินเดิลหลัก และเปิดใช้งานการเคลื่อนที่อัตโนมัติ ตรวจสอบสภาพการตัดตลอดการทำงาน ปิดเครื่องทันทีหากมีเสียงดังผิดปกติเกิดขึ้น
4. เสร็จสิ้น:ถอดเศษเหล็กออกหลังการตัดเฉือน ปิดและดึงสายเคเบิล และเก็บอุปกรณ์อย่างเหมาะสม
ตอบ: เครื่องกัดขอบสำหรับรองรับแผ่นเหล็กนี้ประเภท K, ประเภท V, ประเภท Y และการเอียงด้านหน้าพร้อมฟังก์ชั่นการเดินทางอัตโนมัติและการให้อาหารอัตโนมัติ
ตอบ: การเลื่อนเครื่องมือเชิงปริมาณและการปรับการดึงกลับ หน้าเอียงแบบผ่านครั้งเดียว:C0-20 มม; การตัดเฉือนแบบหลายรอบจนถึงC56 มม.
ตอบ: ขนาดชิ้นงานขั้นต่ำ≥200×80 มม. (ยาว×กว้าง), ไม่จำกัดขนาดด้านบน การปรับมุมเอียงแบบ stepless จากα0° ถึง α90°.
ตอบ: สำหรับแผ่นขนาดใหญ่ เครื่องกัดขอบสำหรับแผ่นเหล็กจะเคลื่อนไปตามขอบแผ่นโดยอัตโนมัติเพื่อทำการเจียระไนด้วยตัวหนีบอัตโนมัติเพื่อป้องกันการลื่นไถลของขอบ สำหรับเพลตขนาดเล็ก เครื่องจะอยู่นิ่งในขณะที่เพลตถูกป้อนโดยอัตโนมัติเพื่อการประมวลผลแบบเอียง
