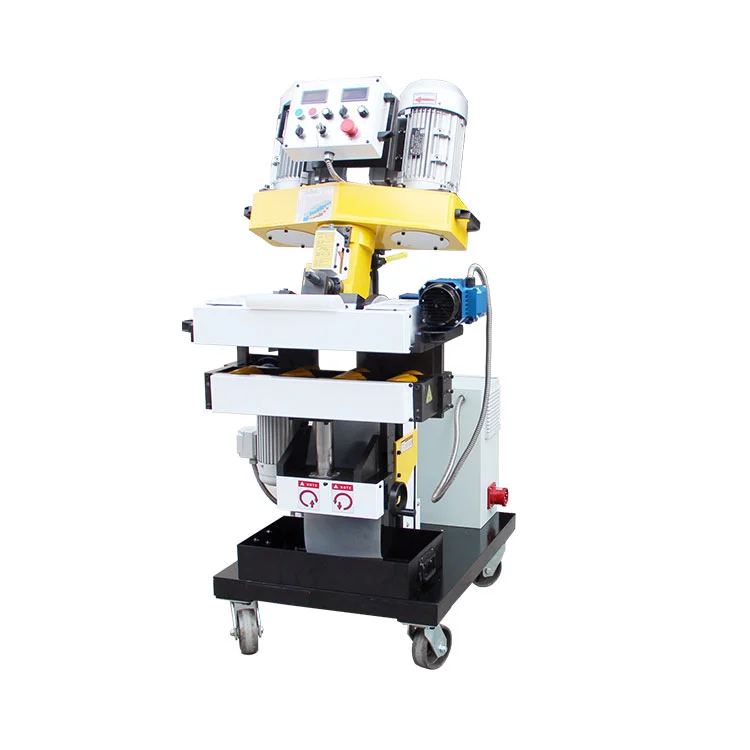

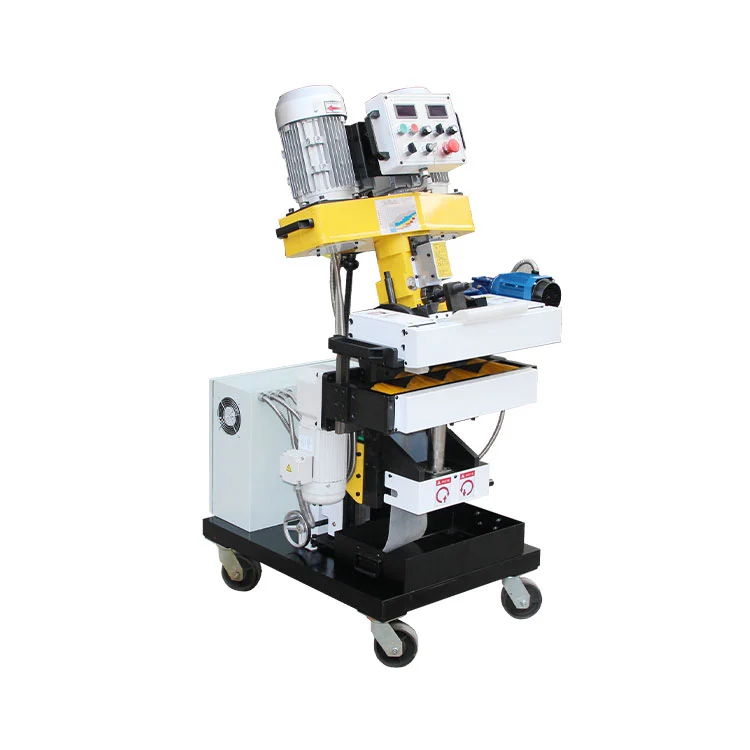

เครื่องบากเพลทอัตโนมัติใช้สำหรับการเชื่อมบากแผ่นโลหะล่วงหน้าด้วยมุมเอียงปรับได้ 0°-90°. เอียงผ่านครั้งเดียว:0-30มมสูงสุด100มมผ่านการตัดแบบหลายรอบ ช่วยให้ปรับมุมได้ง่าย การทำงานที่เป็นมิตรต่อสิ่งแวดล้อม รูปทรงมุมเอียงที่แม่นยำ และพื้นผิวที่เรียบลื่น เป็นเลิศในการตัดเฉือนสเตนเลส
เครื่อง beveling เพลทอัตโนมัตินี้ใช้มาตรฐาน IEC แบบคู่3000Wมอเตอร์ไฟฟ้ากระแสสลับแบบอะซิงโครนัสสามเฟส จับคู่กับแกนตั้งฉาก IEC800Wตัวลดความเร็วต่ำแรงบิดสูง กำลังที่แข็งแกร่งและโครงที่แข็งแกร่งทำให้การตัดแผ่นหนามีความเสถียรโดยปราศจากการสั่นสะเทือน

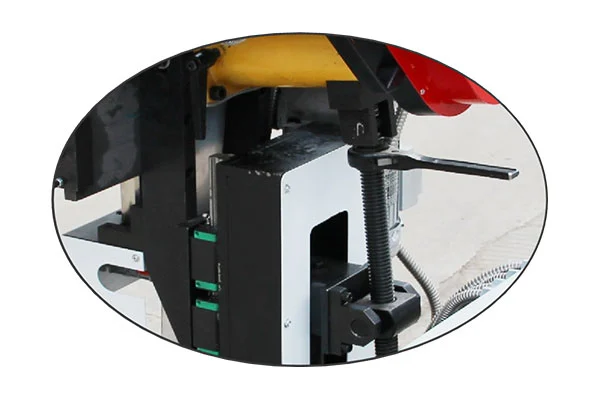

1.5 มมการปรับความลึกของมุมเอียงที่เพิ่มขึ้น0°-90°มุมเอียงที่ปรับได้ ความเร็วในการเดินทาง:0-1.2 ม./นาที, ความเร็วหัวตัด:800 รอบต่อนาที. ความหนาของแผ่นบังคับ:8-100มม; เอียงผ่านครั้งเดียว0-30มม, มุมเอียงสูงสุด100มม. การตั้งค่ามุมที่ยืดหยุ่นและการเปลี่ยนเครื่องมือได้ง่าย

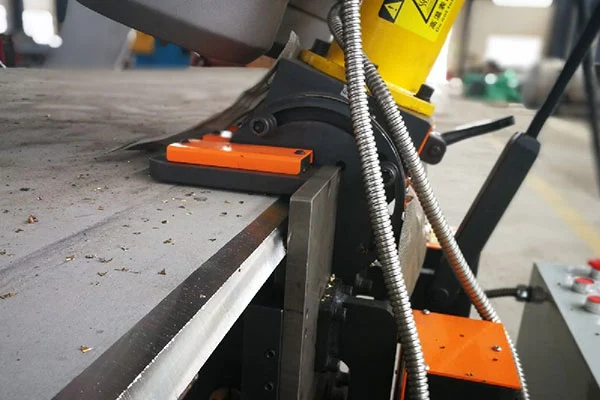

การเดินทางขับเคลื่อนด้วยตนเองความถี่ตัวแปร ไม่จำเป็นต้องกดด้วยตนเอง การหนีบแบบขันแน่นเองช่วยป้องกันการลื่นไถลของขอบ กระบอกสูบในตัวสำหรับการยกอัตโนมัติ ลูกกลิ้งโพลีเอสเตอร์ทนต่อการสึกหรอ ล้ออะลูมิเนียมอเนกประสงค์สำหรับสภาพไซต์งานที่หลากหลาย วงล้อช่วยประหยัดแรงงาน รูปแบบกะทัดรัด การรวบรวมชิปจากส่วนกลาง

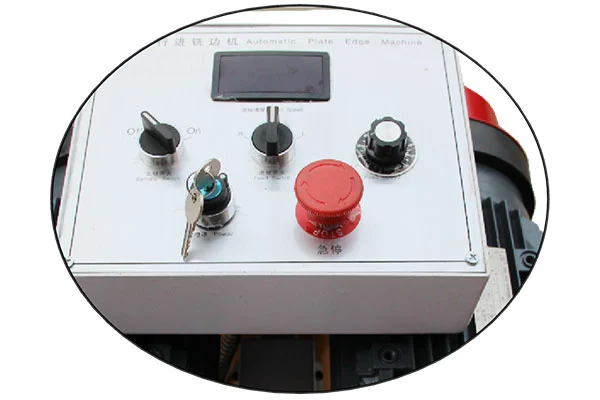

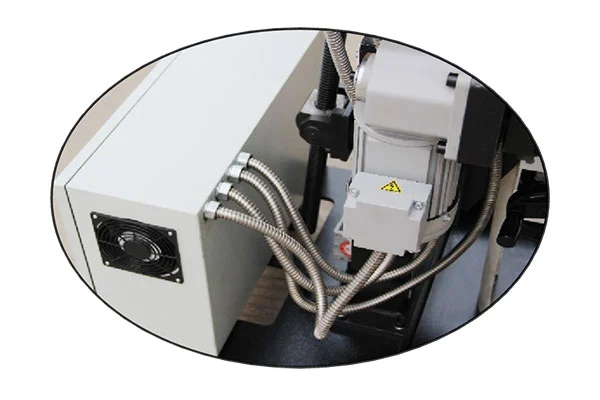

ตู้ไฟฟ้าเสริมด้วยป้องกันการระเบิด IP54, ฉนวนสายเคเบิล Class-F และการป้องกันอุณหภูมิที่เพิ่มขึ้น Class-B ส่วนประกอบทางอุตสาหกรรมที่มีการป้องกันการโอเวอร์โหลด ขั้วต่อการบิน สวิตช์เดินหน้า/ถอยหลัง การเริ่ม-หยุดด้วยสัมผัสเดียว และแผง Visual HMI เพื่อความปลอดภัยเต็มรูปแบบ
K / X-เอียง
V / Y-เอียง
0°-เอียง
U / J-เอียง
90°-เอียง
| ZM-100 เครื่องบากเพลทอัตโนมัติ | ||||
| มอเตอร์ทำงาน | เครื่องจักรไฟฟ้าเซี่ยงไฮ้ทำงานด้วยมอเตอร์ประสิทธิภาพสูงเพื่อการส่งออกของสหภาพยุโรป มาตรฐานยุโรป IEC | |||
| แรงดันไฟฟ้ากระแสสลับ | พลัง | ความถี่ | ความเร็วแผ่นดิสก์คัตเตอร์จัดอันดับ | |
| 380/220V | 3000W (มอเตอร์คู่) | 50เฮิร์ต/60เฮิร์ต | 0-800 รอบต่อนาที/นาที | |
| ฟีดมอเตอร์ | ตัวลดเพลามุมขวานำเข้าจากไต้หวัน ICE European Standard | |||
| แรงดันไฟฟ้ากระแสสลับ | พลัง | ความถี่ | ความเร็วล้อเดินทาง | |
| 380/220V | 400W (ขับเคลื่อนด้วยมอเตอร์คู่) | 50/60เฮิร์ต | 0-10 รอบต่อนาที/นาที | |
| ฟีดอัตโนมัติ | รางโพลียูรีเทนที่ทนทานต่อการสึกหรอสูง มีการตัดขอบอัตโนมัติเพื่อป้องกันไม่ให้เครื่องจักรเคลื่อนไปมา | |||
| เอ-บ็อกซ์ | ความปลอดภัยที่เพิ่มขึ้นจากส่วนประกอบไฟฟ้า OMRON/CHINT, ฉนวน Class-F, การป้องกันการโอเวอร์โหลดและการระเบิด, การป้องกันตัวเครื่องระดับ IP54 | |||
| ขนาด-น้ำหนัก | 950 มม. * 1180 มม. * 130 มม. - 480 กก | |||
| โหมดเอียง | K-type, V-type, Y-type bevels, การเอียงด้านหน้า, การเดินทางอัตโนมัติและการป้อนอัตโนมัติ | |||
| ความกว้างเอียง | การปรับเชิงปริมาณสำหรับการเลื่อนและการถอยกลับของเครื่องมือ ช่วงการตัดเฉือนแบบเอียงรอบเดียว C0-30 มม., การกลึงหลายรอบสูงสุด C100 มม. | |||
| ขอบเชื่อม | การเก็บรักษารากใบหน้าที่สม่ำเสมอและควบคุมได้ในเชิงปริมาณ | |||
| ขนาดแผ่น | ขนาดชิ้นงานที่กลึงได้: ≥200×80มม. (ยาว×กว้าง) ไม่จำกัดขนาดด้านบน | |||
| มุมเอียง | มุมเอียงที่ปรับได้แบบขั้นบันได α0°-α90° | |||
| ความเร็วในการป้อน | ความเร็วในการเดินทาง V0-1200 มม./นาที ปรับความถี่ได้หลายแบบ ความเร็วของการบากจะแปรผกผันกับความลึกของการบาก | |||

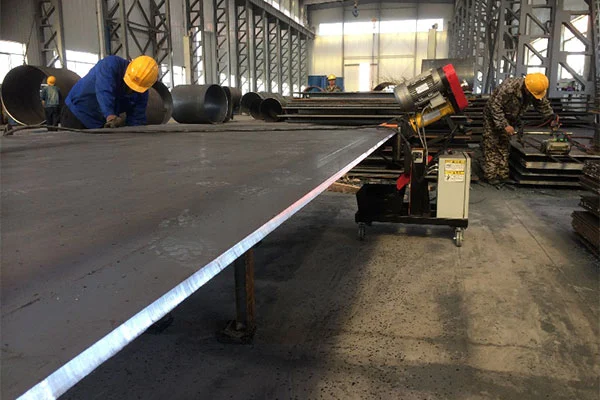

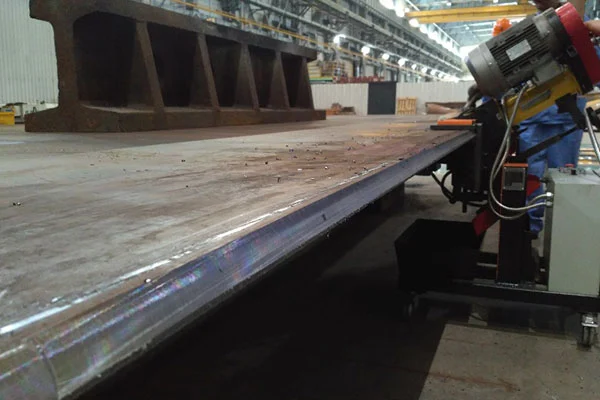

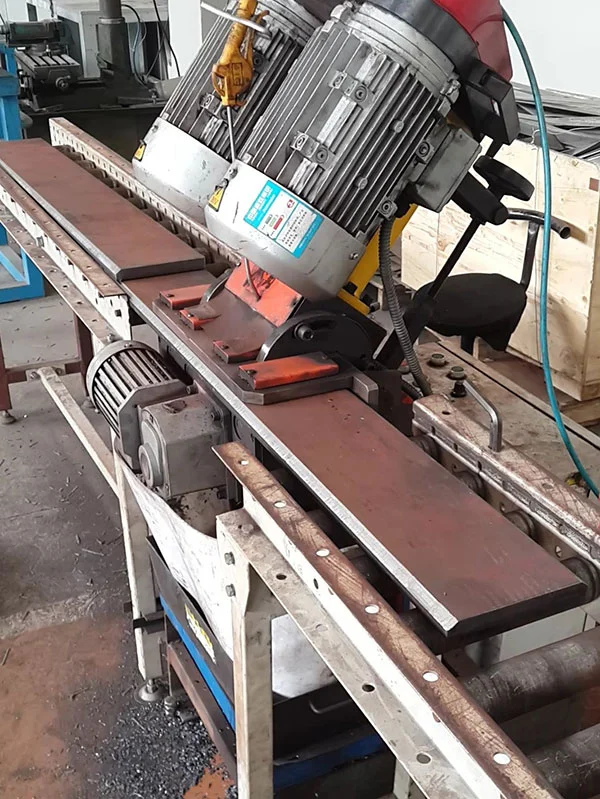

| โหมดการทำงาน | สำหรับเพลตขนาดใหญ่: เครื่องจะเคลื่อนที่ไปตามขอบเพลทโดยอัตโนมัติเพื่อการบากอัตโนมัติ พร้อมระบบขันอัตโนมัติเพื่อป้องกันการหลุดออกจากขอบ สำหรับเพลตขนาดเล็ก: เครื่องจะอยู่กับที่ในขณะที่ชิ้นงานจะถูกป้อนโดยอัตโนมัติเพื่อการประมวลผลแบบเอียง | |||
| ความสูง | ความสูงขาตั้งจานขนาดใหญ่: 820-860 มม. สปริงแก๊สในตัวช่วยให้สามารถปรับให้เข้ากับพื้นดินและความสูงของแผ่นได้โดยอัตโนมัติ | |||
| ความหนา | ความหนาของแผ่น T8 mm-T100 mm, การหนีบแบบแมนนวล / การหนีบอัตโนมัติ (อุปกรณ์เสริม) | |||
| ความหยาบผิว | ≤R3.2μm | |||
| คัตเตอร์ | หัวกัดดิสก์แบบถอดเปลี่ยนได้ ติดตั้งเม็ดมีดคาร์ไบด์เคลือบ 7 เม็ด วัสดุสิ้นเปลืองราคาประหยัด และเปลี่ยนได้ง่าย | |||
| บอม | เม็ดมีดแต่ละชุดสามารถตัดเฉือนได้ 600-800 ม. สำหรับเหล็กกล้าคาร์บอน และ 300-500 ม. สำหรับเหล็กสเตนเลส เข้ากันได้ในเชิงพาณิชย์ ต้นทุนการประมวลผลต่ำ | |||
สำหรับเครื่องเจียรเพลทอัตโนมัติ (การออกแบบ การผลิต) และชิ้นส่วนอะไหล่ นอกเหนือจากพารามิเตอร์ทางเทคนิคและข้อกำหนดที่ระบุไว้ในข้อกำหนดแล้ว ยังต้องปฏิบัติตามฉบับล่าสุดของมาตรฐานแห่งชาติ (GB), มาตรฐานอุตสาหกรรม (JB, DL...) และมาตรฐานสากล (SI, ANSI, ASME, AWS, API, DIN, ISO) มาตรฐานที่ใช้สำหรับการออกแบบและการผลิตผลิตภัณฑ์มีดังต่อไปนี้:
รหัสทั่วไปสำหรับการก่อสร้างและการยอมรับการติดตั้งอุปกรณ์เครื่องจักรกล GB50231-98
แนวทางการออกแบบความปลอดภัยของอุปกรณ์ไฟฟ้า GB4064-1983
ความปลอดภัยของเครื่องจักร - อุปกรณ์ไฟฟ้าของเครื่องจักร GB 5226.1-2002
การทำเครื่องหมายตัวนำฉนวน GB4884-85
รหัสการยอมรับคุณภาพการก่อสร้างโครงสร้างเหล็ก GB 50205-2002
รหัสสำหรับการออกแบบโครงสร้างเหล็ก GB 50017-2003
มาตรฐานการผลิตสำหรับกระบวนการวางท่อ: ASTM B31.3
มาตรฐานสากล (SI, ANSI, AWS, API, DIN, ISO)
เครื่อง beveling เพลทอัตโนมัติมีความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดีเยี่ยม และสามารถทำงานได้อย่างเสถียรภายใต้สภาวะการทำงานปกติต่างๆ สามารถทนต่อความผันผวนของอุณหภูมิและความชื้นตลอดจนการสั่นสะเทือนเล็กน้อย ทำให้มั่นใจได้ว่าปัจจัยภายนอกจะไม่ทำให้ประสิทธิภาพและอายุการใช้งานลดลงภายใต้สภาวะการทำงานปกติ ในขณะเดียวกัน การออกแบบโครงสร้าง มาตรการการเลือกวัสดุ และการป้องกันนั้นสอดคล้องกับเงื่อนไขการติดตั้งในสถานที่เพื่อรับประกันการทำงานในระยะยาวที่ปลอดภัยและเชื่อถือได้
พาวเวอร์ซัพพลาย:380V, 50Hz
ระดับความสูง:< 1,000ม
อุณหภูมิแวดล้อม:0-45°C (การทำงานภายในอาคาร)
ความชื้นสัมพัทธ์:ความชื้นสัมพัทธ์เฉลี่ยรายวันสูงสุด 90%
ความรุนแรงของแผ่นดินไหว:ไม่สูงกว่าเกรด VII
A: ช่วงเอียงแบบผ่านครั้งเดียว:C0-C30มมสำหรับชิ้นงานมาตรฐาน การตัดเฉือนหลายรอบทำได้สูงสุดซี100 มมให้ความยืดหยุ่นสูงสำหรับการใช้งานที่หลากหลาย
ตอบ: ติดตั้งหัวกัดปาดหน้าแบบถอดเปลี่ยนได้และเม็ดมีดคาร์ไบด์เคลือบมาตรฐาน 7 ชิ้น. อายุการใช้งานยาวนาน ต้นทุนสิ้นเปลืองต่ำ เม็ดมีดมีการเปลี่ยนแปลงอย่างรวดเร็วเพื่อการบำรุงรักษาง่ายและคุ้มต้นทุนสูง
ตอบ: ใช้การกัดเย็นพร้อมการเคลื่อนที่และการป้อนอัตโนมัติสำหรับงานเอียง/ลบมุม ออกแบบมาสำหรับการเชื่อมลบมุมแผ่นโลหะต่างๆ ด้วยประสิทธิภาพที่เหนือกว่าบนสแตนเลส
ตอบ: เครื่อง beveling เพลทอัตโนมัติผลิตมุมเอียงที่แม่นยำและสม่ำเสมอตามมาตรฐานมาตรฐานการเชื่อม Class-II และสูงกว่า. ช่วยให้มั่นใจได้ถึงการเจาะทะลุของรอยเชื่อมและลดข้อบกพร่องในการเชื่อมให้เหลือน้อยที่สุด มุมเอียงที่เสร็จแล้วผ่านการทดสอบ NDT ทั่วไปทั้งหมดเพื่อตอบสนองความต้องการในการตรวจสอบ การยอมรับ และการก่อสร้างสถานที่
