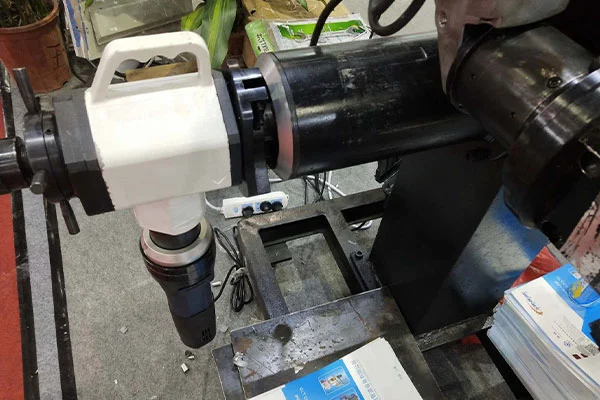

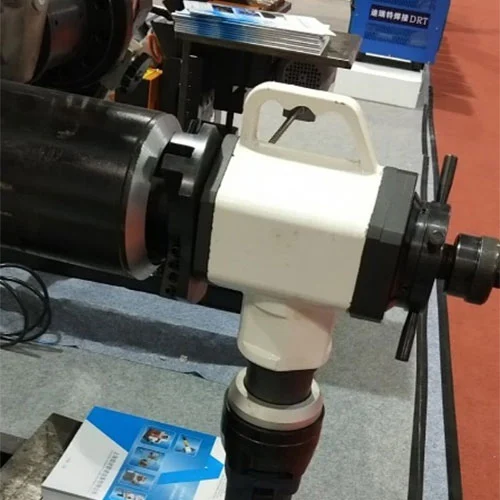

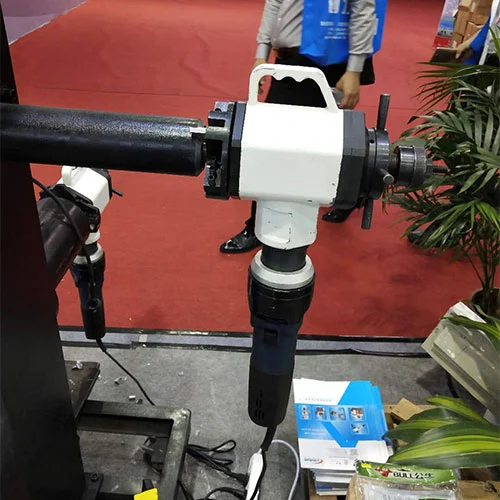

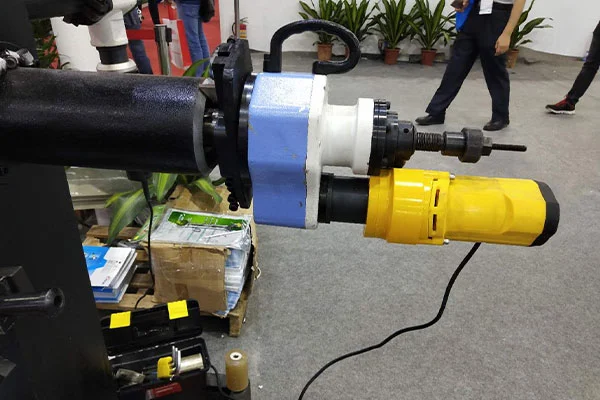

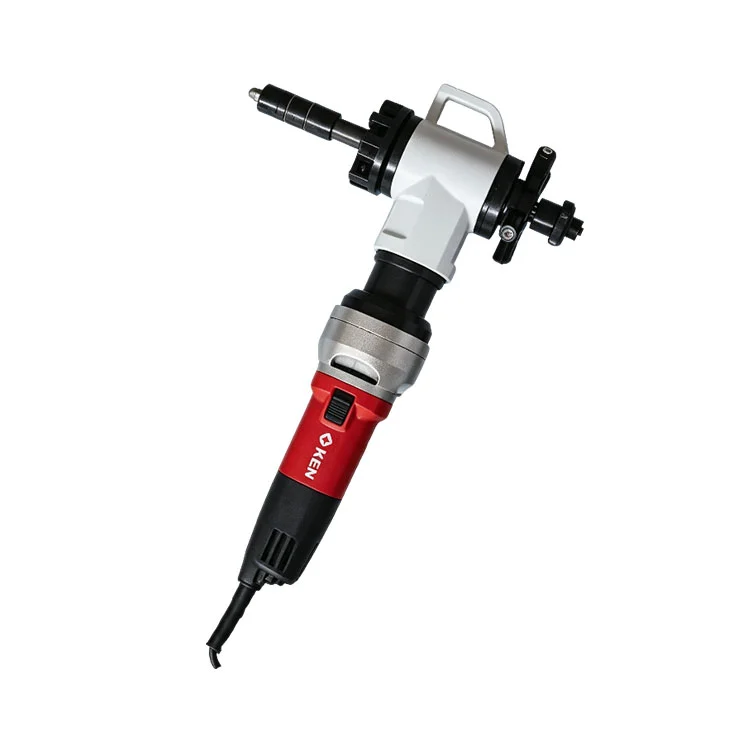

เครื่องบากภายในเป็นเครื่องมือบากแบบพกพาที่พัฒนาขึ้นจากการวิจัยตลาดเป็นเวลาหลายปีและข้อเสนอแนะเชิงปฏิบัติจากผู้ใช้ปลายทาง มีโครงสร้างทางกลที่ได้รับการปรับปรุงให้เหมาะสม รวมถึงระบบลดขนาด การหนีบ และการป้อน ซึ่งสร้างความสมดุลระหว่างความเสถียรในการปฏิบัติงานกับความจำเป็นในการเคลื่อนย้ายในสถานที่ทำงาน ออกแบบมาโดยเฉพาะสำหรับการบากท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ในภาคสนาม โดยปรับให้เข้ากับสภาวะการจ่ายไฟต่างๆ เพื่อให้การบากเย็นที่มีความแม่นยำสูง ทำให้มั่นใจได้ว่าปลายท่อที่สะอาดและปราศจากการเสียรูปสำหรับการเชื่อมครั้งต่อไป
เครื่องจักรนี้มีการออกแบบให้มีน้ำหนักเบา ให้ข้อได้เปรียบที่สำคัญสำหรับการบากท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่หน้างาน ชุดจับยึดนั้นใช้งานง่าย โดยต้องใช้เพียงประแจมาตรฐานในการปรับและยึด สามารถยึดยูนิตไว้ภายในท่อได้อย่างรวดเร็ว ช่วยให้ใช้งานได้อย่างยืดหยุ่นในพื้นที่จำกัด พื้นที่ภาคสนามระยะไกล และสถานการณ์การซ่อมแซมฉุกเฉิน
เครื่องจักรทำงานโดยใช้ท่อที่อยู่นิ่งและเครื่องมือตัดแบบหมุนได้ ช่วยเพิ่มความปลอดภัย วิธีการประมวลผลแบบเย็นช่วยรักษาคุณสมบัติของวัสดุฐาน ปลายท่อที่ได้จะสะอาด เรียบ และปราศจากการเสียรูปหรือครีบ เป็นไปตามข้อกำหนดด้านคุณภาพที่เข้มงวดสำหรับการเชื่อมที่มีมาตรฐานสูง
หน่วยส่งกำลังมีการกำหนดค่าหลายแบบ รวมถึงมอเตอร์ที่มีข้อกำหนดด้านแรงดันไฟฟ้าที่หลากหลายและเวอร์ชันที่ขับเคลื่อนด้วยเครื่องยนต์ โมเดลที่ขับเคลื่อนด้วยเครื่องยนต์ช่วยให้การบากสามารถดำเนินต่อไปได้แม้ในไซต์งานระยะไกลที่ไม่มีไฟฟ้าจากภายนอก ซึ่งเอาชนะข้อจำกัดเกี่ยวกับแหล่งจ่ายไฟในไซต์ได้อย่างมีประสิทธิภาพ
สามารถแปรรูป วัสดุ ได้หลากหลาย รวมถึงพลาสติก ทองแดง ทองเหลือง เหล็กมาตรฐาน เหล็กกล้าคาร์บอน อะลูมิเนียม เหล็กกล้าโลหะผสมคุณภาพสูง สเตนเลส และ ไททาเนียม สำหรับท่อโลหะ รองรับโปรไฟล์เอียงต่างๆ เช่น U-type, single V-type และ J-type— และสามารถปรับแต่งให้ตรงตามข้อกำหนดกระบวนการเชื่อมเฉพาะได้
อุปกรณ์ติดตั้งผ่านกลไกการหนีบภายนอกแบบหลายจุด มีโครงสร้างเชื่อมต่อด่วนในตัว ช่วยให้วางตำแหน่งและประกอบได้อย่างรวดเร็วทุกจุดตลอดท่อ กระบวนการติดตั้งและถอดแบบง่ายๆ ช่วยลดเวลาในการติดตั้งและทดสอบการทำงานที่ไซต์งานได้อย่างมาก
ใช้กลไกการป้อนเฟืองวงล้อแบบแมนนวลเพื่อการควบคุมและการทำงานที่ง่ายดาย รับประกันการบากที่มีประสิทธิภาพและผลลัพธ์คุณภาพสูง กระบวนการทั้งหมดเป็นการทำงานแบบเย็น โดยคงคุณสมบัติทางกายภาพของวัสดุท่อฐานไว้
รองรับเส้นผ่านศูนย์กลางท่อตั้งแต่ 16 มม. ถึง 600 มม. โดยมีส่วนประกอบเสริมให้เลือกเพื่อรองรับความต้องการด้านขนาดเฉพาะ นอกเหนือจากท่อโลหะมาตรฐานแล้ว ยังเหมาะสำหรับการตัดและเอียงท่อ ภาชนะรับแรงดัน และเครื่องกำเนิดไอน้ำตามข้อกำหนดต่างๆ
เครื่องบากภายในนี้ให้บริการในภาคส่วนต่างๆ เช่น น้ำมันและก๊าซ ปิโตรเคมี ก๊าซธรรมชาติ การแปรรูปอาหาร การผลิตหม้อไอน้ำ เภสัชกรรม พลังงานนิวเคลียร์ การก่อสร้างสถานที่ และวิศวกรรมโยธาทั่วไป มีการใช้กันอย่างแพร่หลายสำหรับการติดตั้งท่อ การบำรุงรักษา และโครงการปรับปรุงท่อในสถานที่
| รายการ | ข้อมูลจำเพาะ |
| ประเภทร่องที่ใช้งานได้ | ประเภท V, ประเภท I, ประเภท U |
| การประมวลผลช่วงเส้นผ่านศูนย์กลางท่อ | 28มม. - 76มม |
| ความหนาของผนังการประมวลผลสูงสุด | ≤15มม |
| กำลังมอเตอร์ | 1.2KW |
| น้ำหนักอุปกรณ์ | 15กก |
| ความเร็วของหัวตัด | 60R/นาที |
| ความลึกของฟีดตามแนวแกน | 50มม |
| อัตราการป้อน | 0.07-0.1มม |
| มุมเครื่องมือเสริม | 30°, 37.5°, 60°, 0°, 15° ความชันด้านใน |
1. ตรวจสอบให้แน่ใจว่าท่ออยู่ในตำแหน่งที่ปลอดภัยก่อนเริ่มงาน ใช้ประแจที่ให้มาเพื่อขันกลไกการขยายภายในให้แน่น ป้องกันไม่ให้อุปกรณ์ขยับระหว่างการประมวลผล
2. เลือกมุมเครื่องมือตัดที่เหมาะสมโดยพิจารณาจากวัสดุท่อและกระบวนการเชื่อมเพื่อให้แน่ใจว่าได้โปรไฟล์มุมเอียงที่ต้องการ
3. เมื่อใช้เวอร์ชันขับเคลื่อนด้วยเครื่องยนต์ในสภาพแวดล้อมภาคสนาม ต้องแน่ใจว่ามีการระบายอากาศที่เพียงพอและข้อควรระวังด้านความปลอดภัย ตรวจสอบกลไกเกียร์ทดเกียร์ แคลมป์ และฟีดอย่างสม่ำเสมอ เพื่อให้มั่นใจถึงการทำงานที่มั่นคงและยาวนาน
Xianjin Pipeline ก่อตั้งขึ้นในปี 2555 โดยอุทิศตนให้กับการวิจัยและพัฒนาเทคโนโลยีการตัดเย็นและการเจียระไนมานานกว่าทศวรรษโดยเฉพาะ แตกต่างจากผู้ผลิตเครื่องจักรทั่วไป ทีมงานด้านเทคนิคหลักของเราซึ่งประกอบด้วยวิศวกรอาวุโส 3 คนและวิศวกรระดับกลาง 5 คน มุ่งเน้นไปที่ไดนามิกทางกลของระบบจับยึดที่ขยายภายในและกลไกการป้อนแบบซิงโครนัสหลายจุดโดยเฉพาะ
เราปฏิบัติสิ่งที่เราสั่งสอน เครื่องจักรของเราผลิตขึ้นโดยใช้อุปกรณ์การผลิตขั้นสูงภายในโรงงานขนาด 1,000 ตารางเมตรของเรา ตั้งแต่การอบชุบด้วยความร้อนของกล่องเกียร์ไปจนถึงการบดที่แม่นยำของแมนเดรลส่วนขยาย ส่วนประกอบที่สำคัญทุกชิ้นได้รับการควบคุมกระบวนการอย่างเข้มงวด วิธีการ "ผลิตโดยผู้เชี่ยวชาญ" นี้ช่วยขจัดปัญหาทั่วไป เช่น เครื่องหมายการสั่นสะเทือนและการป้อนกระตุก เพื่อให้มั่นใจถึงความสมบูรณ์ของการประมวลผลความเย็นที่คุณไว้วางใจ
การปฏิบัติตามโครงการของคุณคือสิ่งที่เราให้ความสำคัญเป็นอันดับแรก สายการผลิตของเราปฏิบัติตามระบบการจัดการ ISO 9001 (คุณภาพ), ISO 14001 (สิ่งแวดล้อม) และ ISO 45001 (ความปลอดภัย) อย่างเคร่งครัด ที่สำคัญกว่านั้น ซีรีส์เครื่องจักรได้รับใบรับรอง CE สำหรับการเข้าถึงตลาดสหภาพยุโรป และใบรับรองป้องกันการระเบิดเสริมสำหรับการใช้งานปิโตรเคมี สิ่งเหล่านี้ไม่ใช่เพียงโลโก้ แต่เป็นคำมั่นสัญญาของเราในคุณภาพที่ตรวจสอบย้อนกลับได้และความรับผิดทางกฎหมายสำหรับการดำเนินงานในสถานที่ของคุณ
เครื่องบากภายในของเราไม่ได้ผ่านการทดสอบในห้องปฏิบัติการเท่านั้น มันเป็นการพิสูจน์ภาคสนามแล้ว ตั้งแต่ปี 2012 เป็นต้นมา มีการใช้งานหน่วยหลายพันหน่วยในสภาวะที่รุนแรง ตั้งแต่แหล่งน้ำมันในคาซัคสถาน (-40°C) ไปจนถึงโรงไฟฟ้าที่มีความชื้นสูงในเอเชียตะวันออกเฉียงใต้ เรารักษาสินค้าคงคลังอะไหล่ให้เพียงพอ (สนับสนุนหลายร้อยชิ้นต่อปี) เพื่อให้แน่ใจว่าไม่ว่าคุณจะอยู่ในสิงคโปร์หรือรัสเซีย การเปลี่ยนอะไหล่หลังการขายและคำแนะนำทางเทคนิคจะตรงตามความต้องการโดยมีเวลาหยุดทำงานน้อยที่สุด
รุ่นมาตรฐานไม่เหมาะกับทุกคน เนื่องจากเราเป็นเจ้าของ R&D และห่วงโซ่การผลิตทั้งหมด เราจึงนำเสนอการปรับแต่งที่ไม่ได้มาตรฐานของ OEM/ODM ต้องการร่อง J-type เฉพาะสำหรับส่วนหัวของหม้อไอน้ำหรือไม่? ต้องการแกนหมุนขนาดพิเศษสำหรับท่อไมโครขนาด 16 มม. หรือไม่? ทีมวิศวกร 8 คนของเราให้คำปรึกษาด้านเทคนิคแบบตัวต่อตัวเพื่อปรับเปลี่ยนอัตราทดเกียร์ ความลึกในการป้อน หรือช่วงการจับยึด เพื่อให้มั่นใจว่าเครื่องจักรจะปรับให้เข้ากับขั้นตอนการเชื่อมเฉพาะของคุณ ไม่ใช่อย่างอื่น
เครื่องบากภายในแบบมัลติฟังก์ชั่นนี้รองรับการประมวลผลที่ครอบคลุมของวัสดุท่อหลายชนิด รวมถึงท่อพลาสติก ทองแดง ทองเหลือง เหล็ก เหล็กธรรมดา อลูมิเนียม เหล็กคุณภาพสูง สแตนเลส และท่อไทเทเนียม ใช้ได้กับงานตัดและตัดท่อโลหะและอโลหะต่างๆ อย่างกว้างขวางสำหรับโครงการท่ออุตสาหกรรม
เครื่องสามารถดำเนินการร่องมาตรฐานชนิด V, I-type และ U-type นอกจากนี้ยังรองรับการประมวลผลร่องรูปตัว V และรูปตัว J เดี่ยวตามมาตรฐานกระบวนการเชื่อมจริงของลูกค้า สามารถตอบสนองความต้องการการออกแบบการเชื่อมที่แตกต่างกันของโครงการปิโตรเลียม เคมี พลังงานนิวเคลียร์ และท่อส่งหม้อไอน้ำ
อุปกรณ์ใช้วิธีการประมวลผลแบบเย็นเต็มรูปแบบโดยไม่ต้องให้ความร้อนกับท่อระหว่างการทำงาน จะไม่เปลี่ยนคุณสมบัติทางกายภาพและโครงสร้างวัสดุของวัสดุฐานท่อ รอยบากของท่อที่ผ่านการแปรรูปนั้นไม่เปลี่ยนรูป ไร้เสี้ยน และสะอาด ซึ่งเป็นไปตามมาตรฐานคุณภาพการเชื่อมที่มีความแม่นยำสูงของท่ออุตสาหกรรมระดับไฮเอนด์
ใช่. เครื่องบากแบบพกพานี้มีตัวเลือกพลังงานที่หลากหลาย สามารถติดตั้งมอเตอร์ที่มีแรงดันไฟฟ้าต่างกันสำหรับโครงสร้างไฟฟ้าทั่วไป และยังสามารถปรับแต่งด้วยอุปกรณ์ขับเคลื่อนเครื่องยนต์ได้อีกด้วย สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมภาคสนามโดยไม่ต้องใช้แหล่งจ่ายไฟ ซึ่งปรับให้เข้ากับการติดตั้งท่อกลางแจ้งและการบำรุงรักษาทางวิศวกรรมฉุกเฉินได้อย่างสมบูรณ์แบบ
เครื่องนี้มีโครงสร้างแบบพกพาน้ำหนักเบาและการออกแบบการติดตั้งภายในแบบปลั๊กด่วนอันเป็นเอกลักษณ์ สามารถจับยึดหลายจุดบนผนังท่อด้านนอก และสามารถติดตั้งที่ตำแหน่งใดๆ ของท่อได้อย่างรวดเร็ว การปรับและแก้ไขต้องใช้ประแจมาตรฐานเพียงอันเดียว ซึ่งช่วยประหยัดเวลาในการแก้ไขข้อบกพร่องที่ไซต์งานได้อย่างมาก และปรับปรุงประสิทธิภาพการก่อสร้าง
ช่วงเส้นผ่านศูนย์กลางการประมวลผลทั่วไปของอุปกรณ์คือ 28 มม. ถึง 76 มม. โดยมีความหนาของผนังการประมวลผลสูงสุด 15 มม. ช่วงการประมวลผลที่ใช้บังคับครอบคลุมท่ออุตสาหกรรมขนาดเล็กและขนาดกลาง ภาชนะรับแรงดัน และท่อกำเนิดไอน้ำทั่วไปส่วนใหญ่ ตอบสนองความต้องการในการประมวลผลรายวันของโครงการวิศวกรรมส่วนใหญ่
