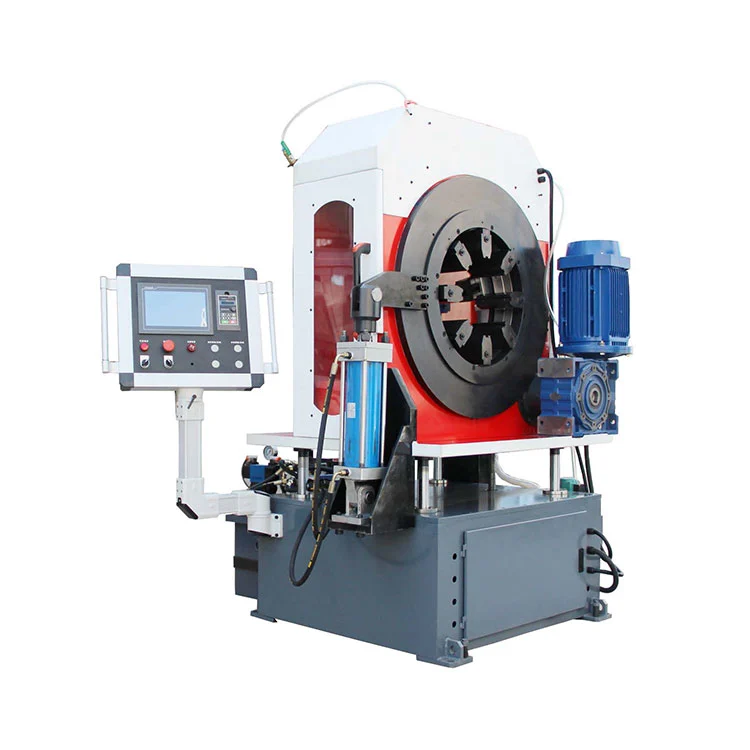

เครื่องตัดเอียงความแม่นยำสูง

เครื่องตัดเอียงที่มีความแม่นยำสูงใช้นวัตกรรมการออกแบบที่ติดตั้งแบบลื่นไถลและโครงสร้างเฟรมที่ปรับให้เหมาะสม ด้วยโครงร่างส่วนประกอบหลักที่ผสานรวม ทำให้สามารถประกอบที่ไซต์งานได้อย่างรวดเร็วภายใน 1 ชั่วโมง เพื่อลดรอบการเตรียมการก่อสร้าง เหมาะสำหรับโครงการขนาดใหญ่ที่มีกำหนดเวลาที่จำกัด มาพร้อมกับมอเตอร์ความถี่แปรผันประสิทธิภาพสูง 380V เพื่อกำลังขับที่เสถียร เมื่อจับคู่กับกลไกป้อน CNC ที่มีความแม่นยำ ทำให้สามารถควบคุมความแม่นยำในการป้อนได้สูงสุด ±0.07 มม. เครื่องจักรนี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ มากกว่า 10 อุตสาหกรรม รวมถึงปิโตรเคมี อาหารและเครื่องดื่ม ชีวการแพทย์ พลังงาน และพลังงาน

ข้อดีของผลิตภัณฑ์

การออกแบบการลื่นไถลแบบบูรณาการ ปลอดภัย และมีประสิทธิภาพ

เครื่องตัดเอียงที่มีความแม่นยำสูงมีโครงร่างแกนขนาดกะทัดรัดที่ติดตั้งลื่นไถลในตัว รองรับการประกอบที่รวดเร็วถึงสถานที่ 1 ชั่วโมง เหมาะสำหรับโครงการขนาดใหญ่ที่มีรอบการรัดกุม การออกแบบให้อยู่ตรงกลางต่ำช่วยลดการสั่นสะเทือนและการเคลื่อนตัวเพื่อการทำงานที่มั่นคงและปลอดภัย ด้วยระบบจับยึดลูกเบี้ยวที่พัฒนาขึ้นเองและการควบคุมอัจฉริยะ ช่วยให้มั่นใจได้ถึงการตัดเฉือนที่มีประสิทธิภาพสูง

ความแม่นยำสูงและความเร็วสูง การขึ้นรูปขั้นตอนเดียว

ขับเคลื่อนด้วยมอเตอร์ความถี่ตัวแปร 380V และระบบป้อน CNC ที่มีความแม่นยำ ทำให้มีความแม่นยำในการป้อนสูงเป็นพิเศษ ±0.07 มม. เสร็จสิ้นการประมวลผลท่อ DN300 ภายใน 3-5 นาทีด้วย 20 ชิ้นต่อชั่วโมง เร็วกว่าเครื่องจักรแบบเดิมถึง 3 เท่า การตัดและการเจียรในขั้นตอนเดียวทำให้ได้พื้นผิวที่ปราศจากเสี้ยน Ra12.5um พร้อมอัตราคุณสมบัติมากกว่า 99% เครื่องมือโมดูลาร์แบบเปลี่ยนเร็วตอบสนองความต้องการในการบากหลายมุม

ความเข้ากันได้กว้าง ทนต่อการสึกหรอ และประสิทธิผล

ใช้กันอย่างแพร่หลายในปิโตรเคมี อาหาร ยา พลังงาน และอุตสาหกรรมอื่นๆ มาพร้อมกับเทคโนโลยีการตัดด้วยแรงบิดคงที่ ทำให้สามารถแปรรูปเหล็กสแตนเลส 304/316 และโลหะผสมเหล็กได้อย่างง่ายดาย ลดการสึกหรอของเครื่องมือลง 30% ขจัดขั้นตอนการขัดเงาแบบแมนนวล และปรับปรุงประสิทธิภาพการทำงานแบบกะเดียวได้ 50%

ประหยัดพลังงาน ลดต้นทุน และใช้งานง่าย

ระบบความถี่แปรผันช่วยลดการใช้พลังงานได้มากกว่า 25% สำหรับการผลิตคาร์บอนต่ำ แผงสัมผัสอัจฉริยะพร้อมพารามิเตอร์ที่ตั้งไว้ล่วงหน้าช่วยให้ใช้งานได้ง่าย ผู้ปฏิบัติงานรายใหม่สามารถทำงานได้อย่างอิสระหลังจากการฝึกอบรม 30 นาที การสูญเสียต่ำและประสิทธิภาพสูงช่วยลดต้นทุนการผลิตโดยรวมได้อย่างมีประสิทธิภาพ

ฟังก์ชั่นหลัก

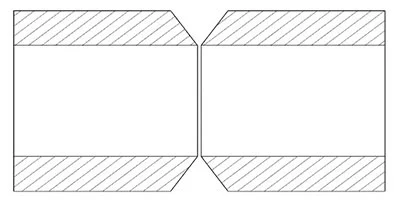

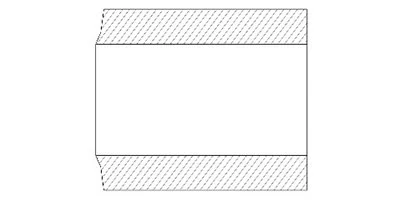

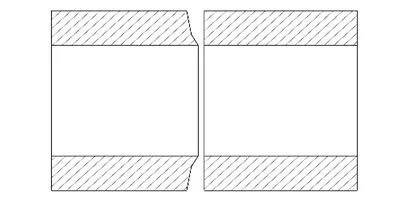

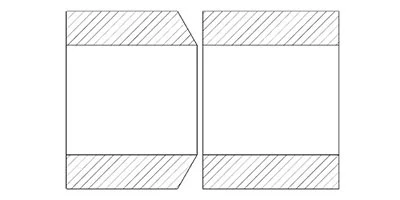

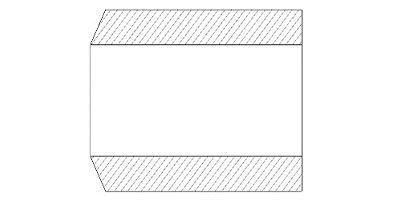

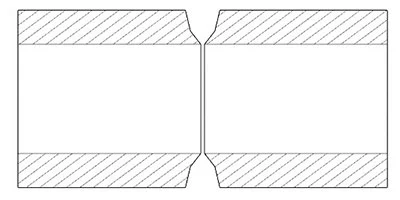

การหนีบสองด้านแบบหลายขากรรไกรอัตโนมัติ · ฟีดอัตโนมัติ & ดึงกลับ · การระบายความร้อนด้วยน้ำหมุนเวียน · ยูนิตหลักการยกอัตโนมัติ · การควบคุมความเร็วความถี่ตัวแปรของยูนิตหลัก · การตัดและการบากพร้อมกัน · การตัดท่อด้วยมุมเอียงสองด้าน · การหนีบไฮดรอลิก · ประตูนิรภัยที่มองเห็นได้สองด้าน · เฟรมรวมแบบ Low-profile · การตั้งค่าเครื่องมือเลเซอร์สำหรับการวางตำแหน่งการตัดอย่างรวดเร็ว · การเอียงวัสดุอัตโนมัติแบบนิวแมติก · การออกแบบที่ติดตั้งลื่นไถลในตัวเพื่อการติดตั้งที่รวดเร็วในสถานที่ · การป้อนและการคายประจุอัตโนมัติที่ควบคุมแบบไร้สาย

ประโยชน์ที่ได้รับจากการออกแบบที่ติดตั้งแบบลื่นไถล SME-II

ชั้นวางวัสดุแบบขยายเพื่อการเชื่อมต่อที่รวดเร็ว / กลไกการยกแบบรวม

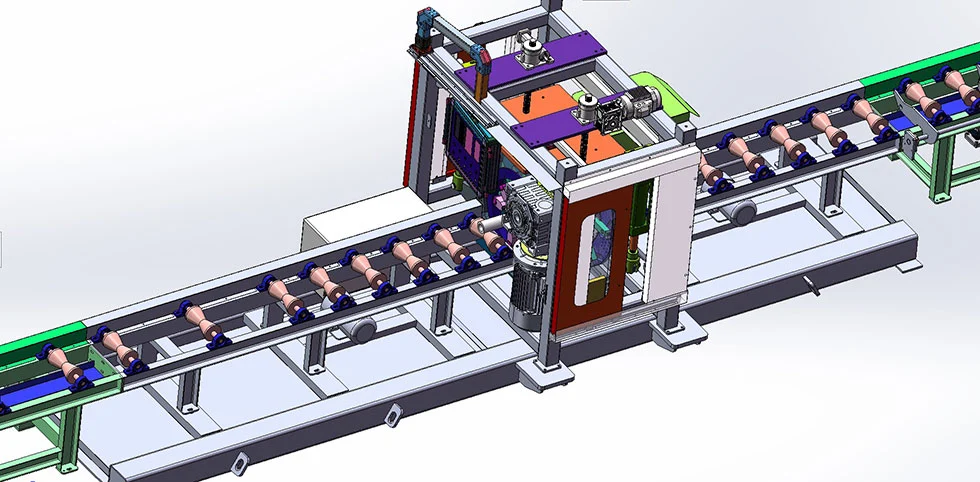

การเปรียบเทียบการออกแบบติดตั้งแบบลื่นไถลในตัว

เครื่องตัดเอียงความแม่นยำสูง SME-II ไม่จำเป็นต้องติดตั้งหรือทดสอบการทำงานถึงสถานที่! การออกแบบที่ติดตั้งลื่นไถลแบบบูรณาการจะเปลี่ยนขั้นตอนการก่อสร้างแบบดั้งเดิม โมดูลอุปกรณ์ทั้งหมดประกอบอยู่บนแท่นกันลื่นแบบรวมศูนย์และได้รับการสอบเทียบอย่างแม่นยำที่โรงงาน เมื่อส่งไปยังไซต์งานแล้ว การปรับระดับที่ซับซ้อนก็ไม่จำเป็น สามารถวางตำแหน่งและทดสอบการใช้งานเครื่องได้อย่างรวดเร็ว ลดเวลาการก่อสร้างลง 70% และปรับปรุงความแม่นยำขึ้น 90% มีประสิทธิภาพ ใช้งานง่าย และมีความเบี่ยงเบนต่ำ ช่วยให้การส่งมอบโครงการเร็วขึ้น

ด้วยการนำการบูรณาการแบบโมดูลาร์มาใช้ โครงลื่นไถลจะประกอบเครื่องจักรหลัก ระบบท่อ และระบบควบคุมไว้ล่วงหน้า การผลิตที่มีความแม่นยำสูงและการทดสอบจากโรงงานอย่างเข้มงวดทำให้มั่นใจได้ถึงระดับและความเสถียรที่ยอดเยี่ยม งานนอกสถานที่ต้องการเพียงการซ่อมฐานลื่นไถลและเชื่อมต่อท่อภายนอกเท่านั้น ช่วยลดการทำงานแบบเดิมที่น่าเบื่อ ลดความยากในการก่อสร้างและต้นทุนเวลา เหมาะอย่างยิ่งสำหรับโครงการที่มีความสำคัญด้านเวลาภายใต้สภาพพื้นที่ที่ซับซ้อน

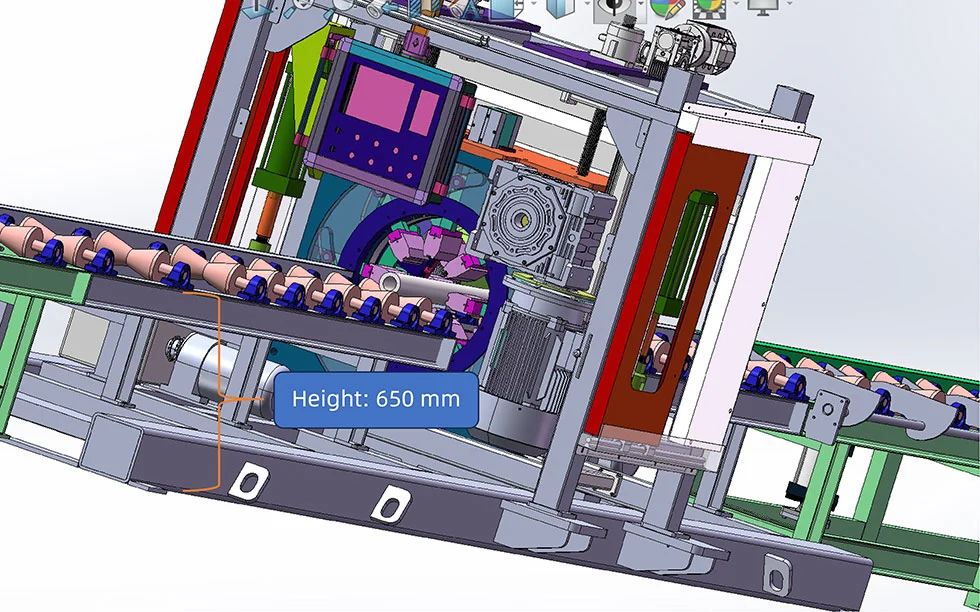

SME-II ที่ถูกระงับการออกแบบศูนย์ต่ำ

การออกแบบกึ่งกลางต่ำที่ถูกระงับ

ความสูงของจุดศูนย์กลางท่อผ่านจะอยู่ในช่วงมาตรฐาน สำหรับท่อตั้งแต่รูขนาดเล็ก 30 มม. ไปจนถึงเส้นผ่านศูนย์กลางใหญ่ 630 มม. ความสูงตรงกลางจะคงที่ในระหว่างการตัดเฉือน เครื่องตัดเอียงที่มีความแม่นยำสูงนี้ช่วยขจัดปัญหาการเปลี่ยนความสูงที่เกิดจากเส้นผ่านศูนย์กลางท่อที่แตกต่างกันในเครื่องจักรแบบดั้งเดิม ไม่จำเป็นต้องปรับความสูงสำหรับรถยกหรือเครนเหนือศีรษะที่ไซต์งาน ซึ่งช่วยเพิ่มประสิทธิภาพการขนส่งได้ถึง 70%

ระบบป้องกันภาพสั่นไหวแบบ 4 โพสต์

โครงสร้างตัวเลื่อนสี่เสาแบบสมมาตรจับคู่กับลิเนียร์ไกด์ที่มีความแม่นยำสูง การแกว่งด้านข้าง ≤0.2 มม. ระหว่างการทำงาน ความเสถียรเพิ่มขึ้น 60% เมื่อเทียบกับการออกแบบเสาสองเสาทั่วไป แม้แต่การตัดท่อขนาดใหญ่ ความแม่นยำของมุมเอียงก็ยังอยู่ที่ ±1° ช่วยลดผลกระทบจากแรงสั่นสะเทือนต่อท่อและรับประกันการทำงานของไซต์งานอย่างปลอดภัย

ความสะดวกสบายในการก่อสร้างนอกสถานที่

ความสูงของท่อที่สม่ำเสมอช่วยให้ท่อหลายขนาดใช้รางขนส่งหรือส่วนรองรับเดียวกันได้ ซึ่งช่วยลดต้นทุนการติดตั้งที่ไซต์งาน

ความมั่นคงต่อต้านปลาย

จุดศูนย์ถ่วงของเครื่องลดลงอย่างมาก ความสูงตรงกลางสม่ำเสมอตลอดช่วงท่อขนาด 30-630 มม. จุดศูนย์ถ่วงต่ำกว่าอุปกรณ์แบบเดิมถึง 40% ลดความเสี่ยงในการพลิกคว่ำจากพื้นไม่เรียบหรือโหลดท่อประหลาด ประสิทธิภาพการป้องกันการพลิกคว่ำเพิ่มขึ้น 60% เพื่อป้องกันการบาดเจ็บทางกลจากการพลิกคว่ำของเครื่องจักร

ความปลอดภัยในการขนส่งแบบไม่เกิดการชนกัน

ความสูงตรงกลางที่ต่ำเป็นพิเศษสม่ำเสมอช่วยขจัดการปรับความสูงสำหรับท่อขนาดต่างๆ รถยกและเครนเหนือศีรษะสามารถเคลื่อนที่ไปตามเส้นทางที่ตายตัวได้ หลีกเลี่ยงการชนกันของท่อและความเสี่ยงในการล้มจากความสูงที่แตกต่างกัน ป้องกันอุบัติเหตุจากการชน และปกป้องบุคลากรและอุปกรณ์

การป้องกันการตกของผู้ปฏิบัติงาน

โปรไฟล์เครื่องจักรต่ำทำให้สามารถวางแนวท่อได้โดยไม่ต้องทำงานบนที่สูง ลดอันตรายจากการตกจากการปีนหรือการเอียง การสั่นสะเทือนและการสั่นจะลดลงอย่างมากระหว่างการทำงาน ช่วยลดความเสี่ยงที่เครื่องมือจะลื่นไถลและเศษกระเด็น

ความต้านทานการสั่นสะเทือนและการรบกวน

ความสูงตรงกลางต่ำเป็นพิเศษพร้อมโครงสร้างที่แข็งแกร่งช่วยให้เครื่องจักรมีความเสถียรในการตัดความถี่สูง ช่วยลดความเสี่ยงที่ชิ้นส่วนหลวมและหัวกัดบิ่นที่เกิดจากการสั่นสะเทือน หยุดเศษชิ้นส่วนที่กระเด็น และมอบสภาพแวดล้อมการทำงานที่ปลอดภัยยิ่งขึ้น

พารามิเตอร์ทางเทคนิค

พารามิเตอร์การเลือก

พารามิเตอร์ทางเทคนิค

การเปรียบเทียบความได้เปรียบ

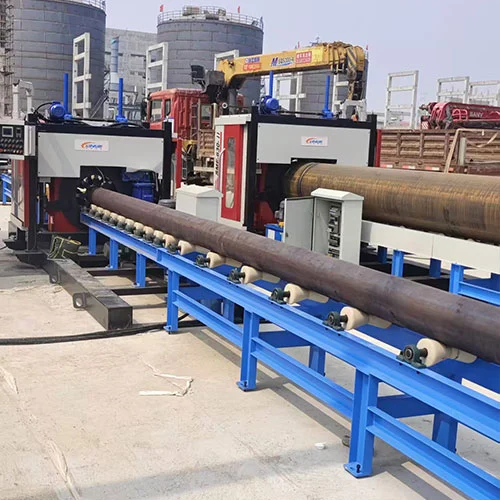

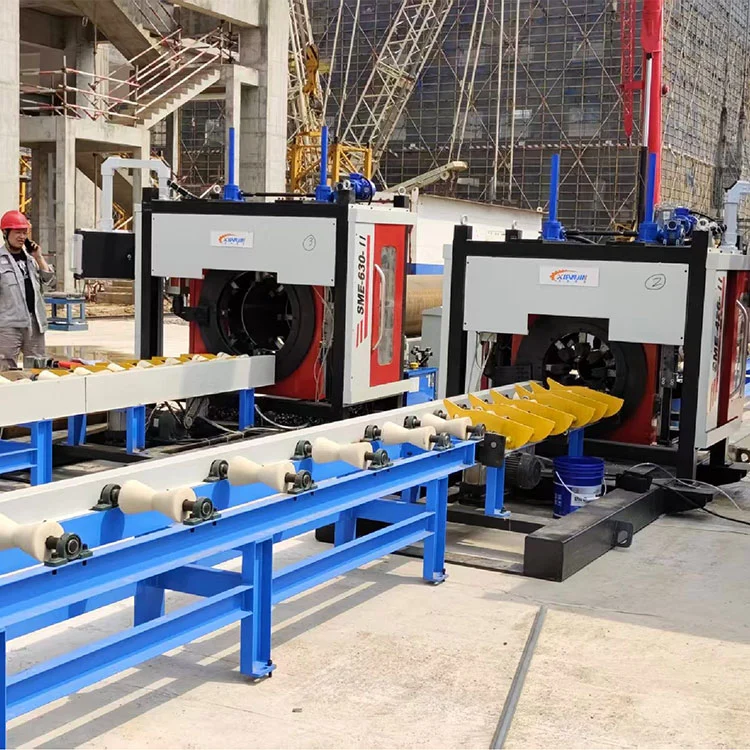

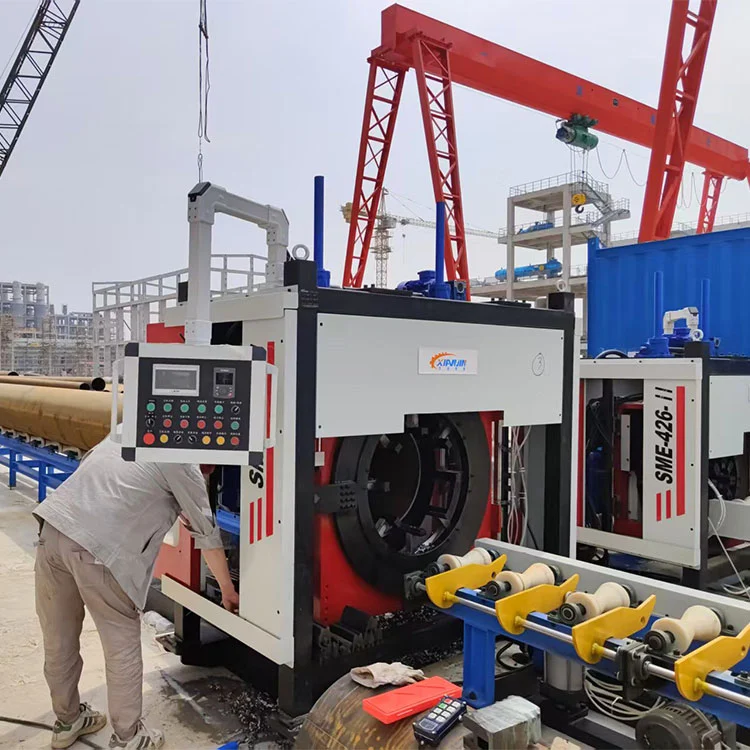

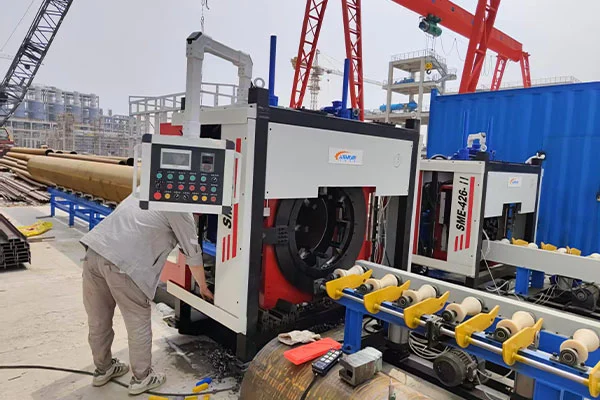

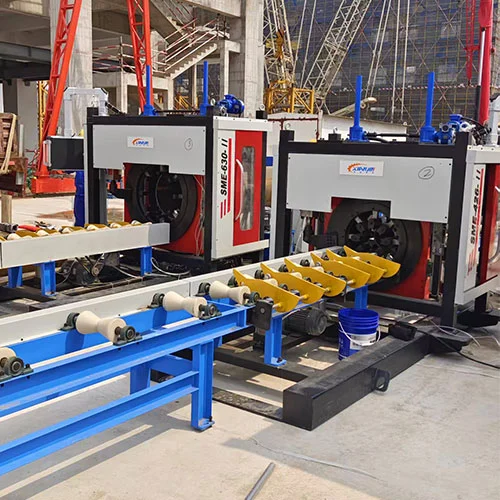

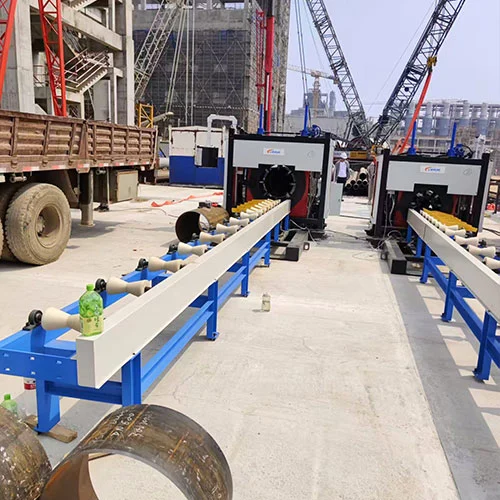

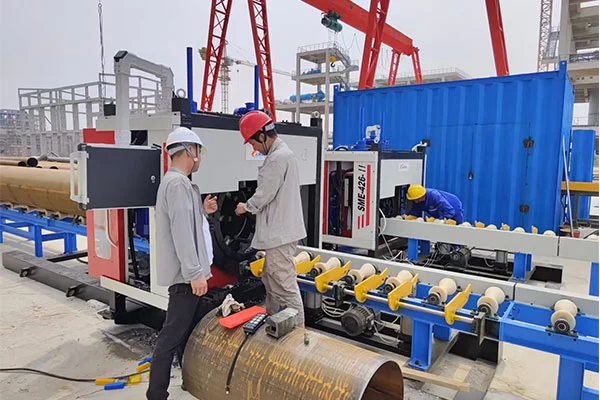

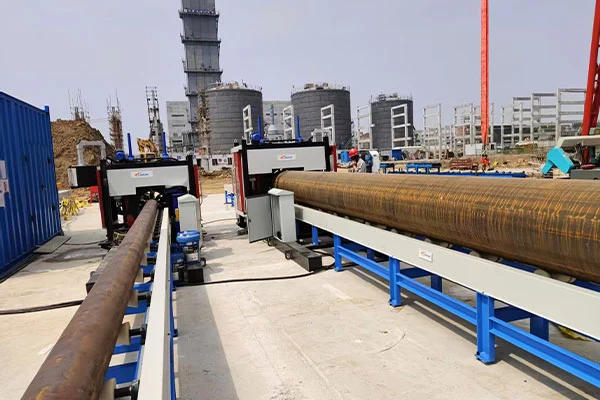

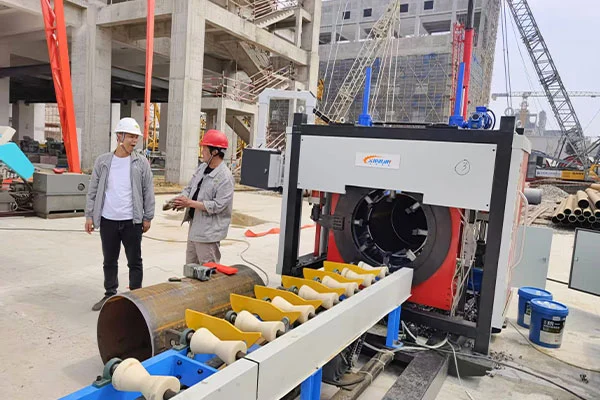

กรณีการสมัครภาคสนาม

คำถามที่พบบ่อย

ถาม: ซีรีส์ SME-II มีข้อดีเหนือเครื่องจักรแบบเดิมๆ อย่างไร

ตอบ: เครื่องตัดเอียงที่มีความแม่นยำสูงมีความได้เปรียบทางการแข่งขันที่โดดเด่น ระบบ VFD ลดการใช้พลังงานได้มากกว่า 25% เพื่อให้ได้การผลิตที่ประหยัดพลังงาน ด้วยแผงสัมผัสที่ใช้งานง่ายและการตั้งค่าพารามิเตอร์อัจฉริยะล่วงหน้า ผู้ปฏิบัติงานมือใหม่สามารถทำงานได้อย่างอิสระหลังจากการฝึกอบรม 30 นาที

ถาม: ประสิทธิภาพการประมวลผลของเครื่องซีรีส์ SME-II เป็นอย่างไรบ้าง

ตอบ: ติดตั้งด้วยมอเตอร์ VFD ประสิทธิภาพสูง 380V เพื่อกำลังที่มั่นคงและแข็งแกร่ง กลไกการป้อน CNC ที่มีความแม่นยำให้ความแม่นยำในการป้อน ±0.07 มม. เครื่องมือหมุนรอบท่ออย่างสม่ำเสมอ การตัดหนึ่งครั้งใช้เวลา 3-5 นาที ให้กำลังสูงสุด 20 ชิ้น/ชม. สำหรับท่อ DN300 ซึ่งเร็วกว่าอุปกรณ์แบบเดิมถึง 3 เท่า การตัดและการบากทำได้ในรอบเดียว ความหยาบของพื้นผิว Ra12.5μm ไม่มีเสี้ยนหรือการเสียรูป อัตราการส่งผ่านครั้งเดียวมากกว่า 99%

ถาม: การออกแบบกึ่งกลางต่ำแบบแขวนลอยคืออะไร และมีประโยชน์อย่างไร

ตอบ: ช่วยให้ท่อผ่านความสูงกึ่งกลางท่อให้อยู่ในช่วงมาตรฐาน สำหรับท่อตั้งแต่รูขนาดเล็ก 30 มม. จนถึงเส้นผ่านศูนย์กลางใหญ่ 630 มม. ความสูงตรงกลางจะคงที่ในระหว่างการประมวลผล ช่วยขจัดปัญหาการเปลี่ยนความสูงที่เกิดจากเส้นผ่านศูนย์กลางท่อที่แตกต่างกันในเครื่องจักรแบบเดิม รถยกและเครนเหนือศีรษะไม่จำเป็นต้องปรับความสูงที่ไซต์งาน ซึ่งช่วยเพิ่มประสิทธิภาพในการขนย้ายได้ถึง 70%

ถาม: เครื่อง SME-II มีระยะการประมวลผลเท่าใด

ตอบ: SME-II รองรับความหนาของผนังท่อสูงสุด 50 มม. ให้การตัดและการบากที่มีประสิทธิภาพสำหรับท่อผนังขนาดกลางและหนักส่วนใหญ่ในสภาวะปกติ พร้อมช่วงการทำงานที่กว้างและความสามารถในการปรับตัวที่ดีเยี่ยม
