โดยมีศูนย์กลางอยู่ที่ความแม่นยำสูง ขับเคลื่อนด้วยประสิทธิภาพสูง และโดดเด่นด้วยความยืดหยุ่นสูง ท่อเครื่องจักร CNC beveling นี้มอบประสิทธิภาพที่โดดเด่นเพื่อให้เหมาะกับสถานการณ์การใช้งานที่หลากหลาย ยูนิตหลักมีการออกแบบชิ้นเดียวแบบหล่อในตัว ด้วยการใช้ประโยชน์จากเทคโนโลยีการหล่อที่มีความแม่นยำสูง ช่วยให้มั่นใจได้ถึงขนาดที่แม่นยำและการกระจายความเค้นที่สม่ำเสมอในทุกส่วนของโครงเครื่องจักร นี่เป็นรากฐานโครงสร้างที่มั่นคงและเชื่อถือได้สำหรับการทำงานที่มั่นคงของส่วนประกอบหลักภายใน และรับประกันผลผลิตที่มีประสิทธิภาพสูงสม่ำเสมอของอุปกรณ์

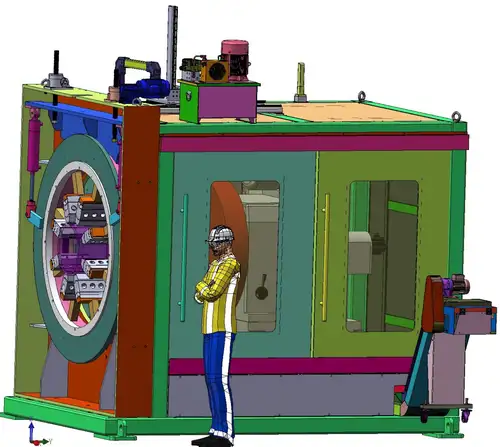

ท่อเครื่องจักร CNC เอียงนี้มีโครงที่สร้างจากวัสดุหนาและเชื่อมอย่างแม่นยำเข้ากับโครงสร้างป้องกันที่แข็งแกร่ง มีความต้านทานแรงกระแทกและการเสียรูปที่ดีเยี่ยมเพื่อปกป้องส่วนประกอบหลักอย่างเต็มที่ ฐานผลิตจากสเตนเลสสตีลระดับพรีเมียมที่มีความทนทานต่อการกัดกร่อนและการสึกหรอที่เหนือกว่า เพื่ออายุการใช้งานที่ยาวนานขึ้น โดดเด่นด้วยรูปลักษณ์ที่เรียบเนียน ประณีต และน่าดึงดูด
ตัวเครื่องหลักใช้การออกแบบชิ้นเดียวแบบหล่อในตัว ได้รับประโยชน์จากการหล่อที่มีความแม่นยำสูง ช่วยให้มั่นใจในการควบคุมขนาดที่แม่นยำและการกระจายความเค้นตลอดทั้งเฟรม สิ่งนี้สร้างฐานโครงสร้างที่แข็งแกร่งสำหรับการทำงานที่มั่นคงของชิ้นส่วนหลักภายในและรักษาเอาต์พุตประสิทธิภาพสูงที่สม่ำเสมอ
รูปแบบการจับยึดแบบ 8 ขากรรไกรได้รับการปรับแต่งสำหรับการจับท่อ เมื่อเปรียบเทียบกับวิธีการจับยึดแบบทั่วไป การออกแบบ 8 ขากรรไกรจะขยายพื้นที่สัมผัสของท่อให้ใหญ่ขึ้น และลดแรงกดต่อหน่วยพื้นที่ สามารถจับยึดได้อย่างมั่นคงและตัดเฉือนได้อย่างมั่นคง ในขณะเดียวกันก็ปกป้องโปรไฟล์ท่อและพื้นผิวจากการเสียรูปและความเสียหาย
ระบบป้อนอาหารขับเคลื่อนด้วยมอเตอร์ที่ติดตั้งด้านหลัง แทนที่มอเตอร์ด้านหน้าแบบเดิมพร้อมการตั้งค่าการส่งผ่านแหวนสลิป การปรับปรุงนี้ช่วยขจัดปัญหาความล้มเหลวสูงทั่วไป เช่น การสัมผัสที่ไม่ดี การสึกหรอ และอายุที่เกี่ยวข้องกับมอเตอร์ด้านหน้าและชุดประกอบแหวนสลิป ช่วยเพิ่มความเสถียรและความน่าเชื่อถือของตัวขับเคลื่อนการป้อนและลดเวลาหยุดทำงานเพื่อการบำรุงรักษา
ติดตั้งระบบเชื่อมต่อคู่สำหรับการยกในแนวตั้งและการเคลื่อนที่ในแนวนอน กลไกนี้ทำให้การสอบเทียบตำแหน่งท่อเสร็จสมบูรณ์โดยอัตโนมัติโดยไม่ต้องปรับด้วยตนเองซ้ำๆ ช่วยเพิ่มความคล่องตัวให้กับขั้นตอนการตั้งศูนย์ ให้การวางแนวท่อที่แม่นยำ ลดความเข้มของแรงงาน และเพิ่มประสิทธิภาพในการทำงาน

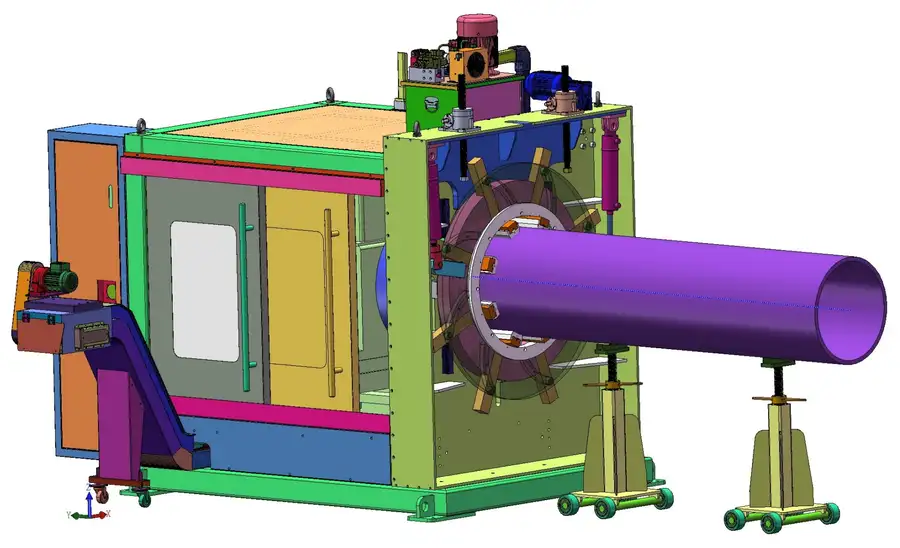

โมดูลกำจัดเศษด้านหลังแบบอิสระจะถูกแยกออกจากโซนการตัดเฉือนแกน เค้าโครงนี้ป้องกันไม่ให้เศษรบกวนความแม่นยำในการตัดเฉือน ช่วยอำนวยความสะดวกในการทำความสะอาดสารตกค้างและการบริการส่วนประกอบ ลดความยากในการบำรุงรักษาตามปกติ และปรับปรุงการบำรุงรักษาอุปกรณ์โดยรวม

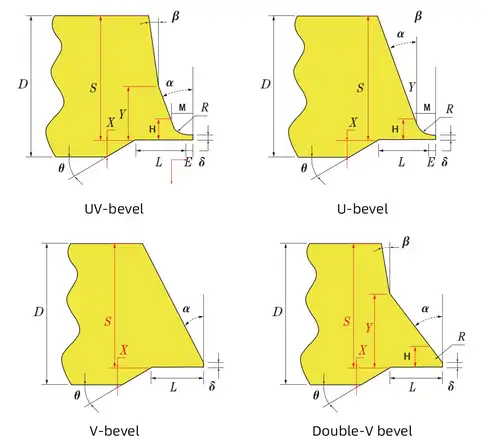

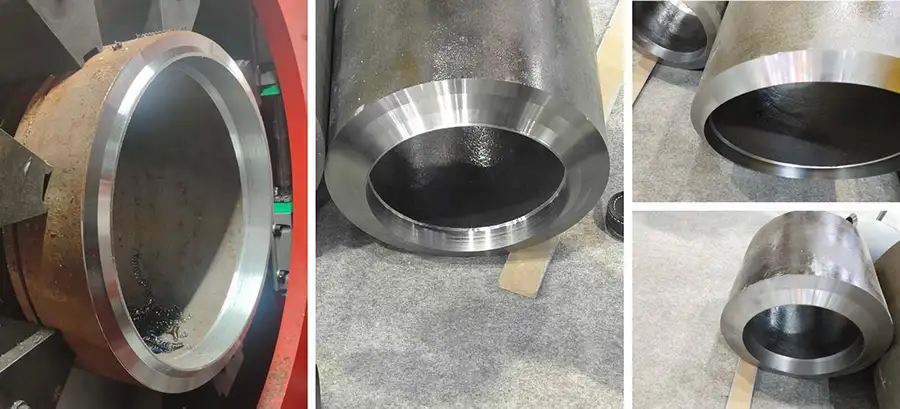

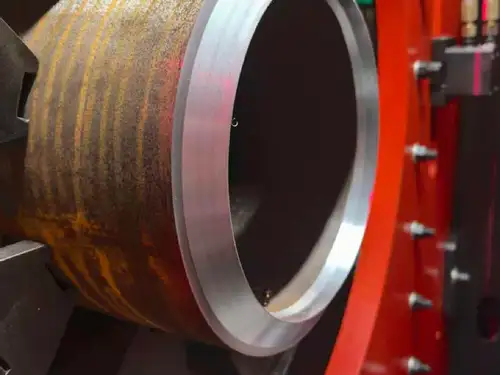

โปรไฟล์มุมเอียงอื่น ๆ สามารถปรับแต่งได้ตามต้องการ
โปรไฟล์มุมเอียงอื่น ๆ สามารถปรับแต่งได้ตามต้องการ

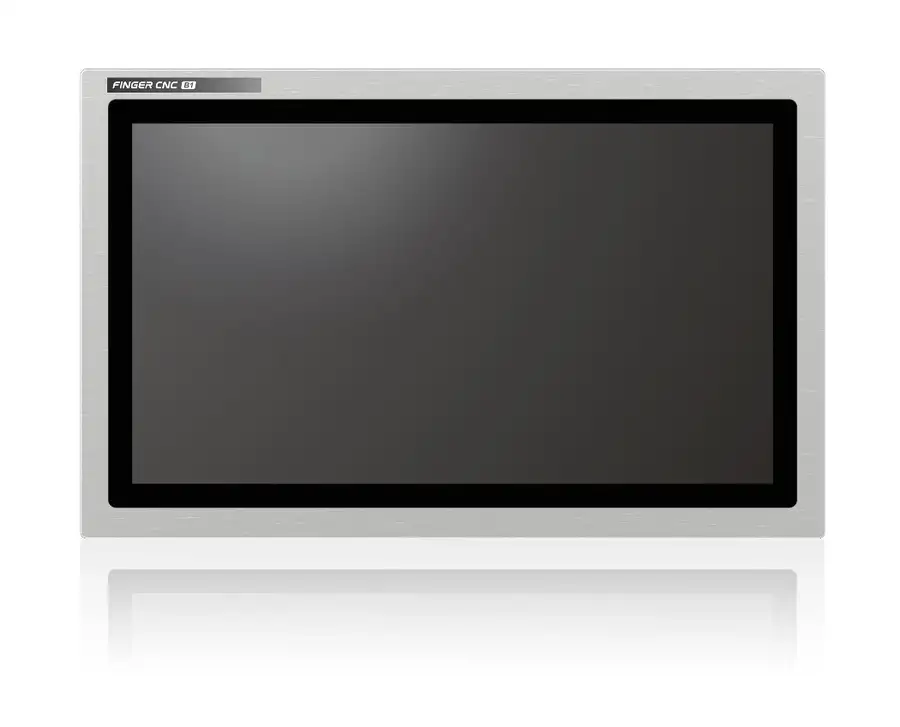

จอ LCD ความละเอียดสูง
เพียงตั้งค่าพารามิเตอร์ ข้อมูลตัวแปรสามารถรวบรวมและจัดเก็บไว้ในหน่วยความจำระบบหรือการ์ด SD ข้อมูลยังสามารถบันทึก วิเคราะห์ และตรวจสอบผ่านอีเทอร์เน็ตหรือ USB ได้อีกด้วย
ควบคุมโดยบัส EtherCAT หรือ MIII เพื่อประสิทธิภาพแบบเรียลไทม์ที่ดีขึ้นและการบำรุงรักษาที่ง่ายขึ้น
อินเทอร์เฟซ IoT ในตัวเพื่อเข้าถึงข้อมูลการตัดเฉือนแบบเรียลไทม์เพื่อการจัดการที่ง่ายขึ้น
รองรับโมดูลซอฟต์แวร์แอปพลิเคชันที่ขยายได้ สามารถเพิ่มโมดูลที่จำเป็นเป็นปลั๊กอินได้ตามความต้องการของลูกค้า
RAM 2 GB จับคู่กับพื้นที่เก็บข้อมูล 8 GB ให้ความเร็วในการดำเนินการที่โดดเด่น
โดยมีความแม่นยำสูง ขับเคลื่อนด้วยประสิทธิภาพสูง และโดดเด่นด้วยความยืดหยุ่นสูง จึงมอบประสิทธิภาพที่เหนือกว่าเพื่อรองรับสถานการณ์การใช้งานที่หลากหลาย
อินเทอร์เฟซอินพุต: รับสัญญาณจากอุปกรณ์ภายนอก รวมถึงอินพุตปุ่มกดบนแผงการทำงานของเครื่องจักร สัญญาณจากเซ็นเซอร์ต่างๆ (เซ็นเซอร์ตำแหน่ง เซ็นเซอร์อุณหภูมิ ฯลฯ) และโปรแกรมการตัดเฉือน NC ที่ส่งโดยอุปกรณ์ภายนอก อินเทอร์เฟซอินพุตทั่วไปประกอบด้วย USB, พอร์ตอนุกรม และอีเธอร์เน็ต เพื่อการเชื่อมต่อที่ง่ายดายและการแลกเปลี่ยนข้อมูลกับอุปกรณ์ต่อพ่วงต่างๆ
อินเทอร์เฟซเอาท์พุต: ส่งสัญญาณควบคุมที่ประมวลผลโดยระบบ CNC ไปยังแอคชูเอเตอร์ของเครื่องจักร เช่น มอเตอร์ขับเคลื่อน โซลินอยด์วาล์ว และไฟแสดงสถานะ เพื่อควบคุมการเคลื่อนที่ของเครื่องจักร การดำเนินการ และการแสดงสถานะ ประเภทและรูปแบบของสัญญาณเอาท์พุตจะต้องตรงกับแอคชูเอเตอร์ที่เชื่อมต่ออยู่เพื่อรับประกันการส่งและการทำงานของสัญญาณที่แม่นยำ

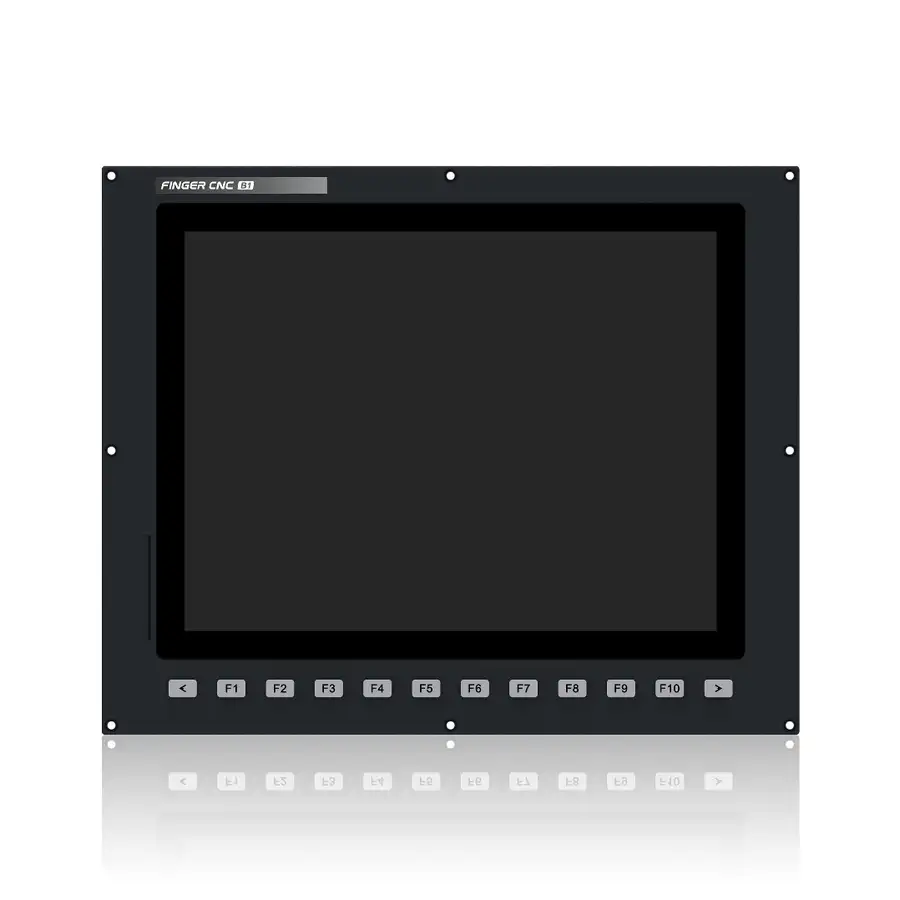

โดยทั่วไปจะใช้จอ LCD หรือหน้าจอสัมผัสเพื่อแสดงอินเทอร์เฟซการทำงานของ CNC โปรแกรมการตัดเฉือน พารามิเตอร์กระบวนการ สถานะของเครื่องจักร ข้อความแจ้งเตือน และอื่นๆ เพื่อความสะดวกในการตรวจสอบและใช้งานโดยผู้ปฏิบัติงาน
รองรับการสื่อสารกับอุปกรณ์ภายนอก สามารถแลกเปลี่ยนข้อมูลกับคอมพิวเตอร์แม่ข่ายเพื่อให้เกิดการตรวจสอบระยะไกล การถ่ายโอนโปรแกรมและการอัปเกรดระบบ หรือสร้างเครือข่ายกับอุปกรณ์ CNC อื่นๆ เพื่อการทำงานร่วมกันและการจัดการแบบรวมศูนย์ของเครื่องจักรหลายเครื่อง มีการสื่อสารแบบใช้สาย
การใช้สถาปัตยกรรม CPU แบบมัลติคอร์ขั้นสูงและแพลตฟอร์มเกรดซูเปอร์คอมพิวเตอร์อันทรงพลัง ทำให้มอบประสบการณ์การทำงานที่ราบรื่นเป็นพิเศษ
ติดตั้งหน่วยความจำ 2 GB เพื่อการใช้งานโปรแกรมที่ราบรื่นและการจัดการงานที่หลากหลายที่เชื่อถือได้
การออกแบบป้องกันการรบกวนสูง ผ่านการทดสอบ EFT 4.5KV และการรับรอง CE
รองรับการสื่อสาร RS485 ที่มีความเสถียรสูงเพื่อการขยายอุปกรณ์ต่อพ่วงที่เชื่อถือได้
สูงสุด มีจุด I/O 256 จุดเพื่อควบคุมกลไกเพิ่มเติม
รองรับการควบคุมสูงสุด 64 แกนเพื่อความสามารถในการควบคุมที่ยอดเยี่ยม
พอร์ต USB 3.0 ช่วยให้สามารถนำเข้าและถ่ายโอนโปรแกรมได้อย่างรวดเร็วและสะดวกสบาย
โปรแกรมบล็อกมองไปข้างหน้าถึง 8000 บล็อก/วินาที เพื่อประสิทธิภาพการประมวลผลที่เหนือกว่า
แพลตฟอร์มระบบควบคุมแบบฝัง RT-Linux
โมดูลการดำเนินการรวบรวมแบบเต็ม
แพลตฟอร์มการพัฒนา IoT ที่กำหนดค่าได้
ความช่วยเหลือระยะไกลสำหรับการวินิจฉัยข้อผิดพลาดและการอัพเกรดระบบ
แนวคิดการออกแบบตามแพลตฟอร์ม
การควบคุมคอนทัวร์ความเร็วสูงและความแม่นยำสูงแบบ 64 บิต
การแก้ไขโปรแกรมช่วยสนทนา
การตัดเฉือนแบบโค้งพิเศษ: รองรับการตัดเฉือนด้วยความเร็วพื้นผิวคงที่สำหรับพาราโบลาและเส้นโค้งร่องฟันเพื่อให้ได้ผิวสำเร็จที่เหนือกว่า ฟังก์ชันการสอนแบบเส้นโค้งจะปรับเส้นโค้งระหว่างจุดโดยอัตโนมัติผ่านสมการลูกบาศก์เพื่อให้ได้โปรไฟล์ที่นุ่มนวลกว่าเมื่อเปรียบเทียบกับโหมดการสอนแบบทั่วไป
ผสานรวมแพลตฟอร์ม UI แบบเปิดและ PLC ลูกค้าสามารถปรับแต่งอินเทอร์เฟซและฟังก์ชันได้อย่างอิสระเพื่อให้เกิดการทำงานที่เป็นส่วนตัวสูง
การจัดสรรสิทธิ์ที่กำหนดได้เองช่วยเพิ่มความยืดหยุ่นและความสามารถในการปรับตัวของระบบได้อย่างมาก ช่วยให้สิทธิ์การเข้าถึงที่ปรับแต่งได้สำหรับผู้ใช้ที่แตกต่างกัน

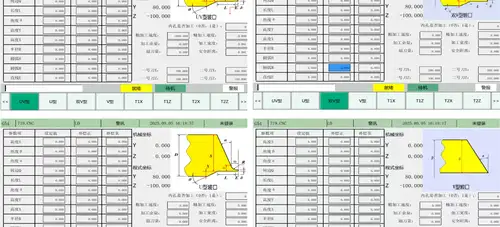

รองรับการจำลองกราฟิก การเขียนโปรแกรมการสนทนา และฟังก์ชัน M-code แบบกำหนดเอง
การดำเนินการที่รวดเร็ว: เวลาสแกน PLC ที่สั้นช่วยให้ตอบสนองต่อคำสั่งการตัดเฉือนได้อย่างรวดเร็วและปรับปรุงประสิทธิภาพการผลิต
ติดตามตำแหน่งชิ้นงานโดยอัตโนมัติผ่านการมองเห็น และรวบรวมข้อมูลตำแหน่งแบบเรียลไทม์ เพื่ออำนวยความสะดวกในการควบคุมระบบอัตโนมัติทางอุตสาหกรรม
เชื่อมต่อโดยตรงกับกล้องอัจฉริยะ โหมด PC-BASE ยังมีให้ใช้งานเพื่อให้ทราบตำแหน่งการมองเห็น การถ่ายภาพขณะบิน และฟังก์ชันอื่นๆ
เชื่อมต่อระบบวิชันซิสเต็มได้ถึง 8 ระบบเพื่อให้เกิดการบูรณาการกราฟิกและการวิเคราะห์ข้อมูลจากกล้องหลายตัว
รองรับการควบคุมความตึงของเซอร์โวด้วยการปรับ PID และฟังก์ชันอัตราส่วนหลัก ซึ่งสามารถใช้ร่วมกับกันได้ อัตราส่วนหลักประกอบด้วยอัตราส่วนหลักแบบไม่เชิงเส้นที่ใช้งานอยู่และอัตราส่วนหลักเชิงเส้นป้อนกลับ
มีระบบควบคุมเฉพาะ เซอร์โวไดรฟ์ และโมดูล UPS

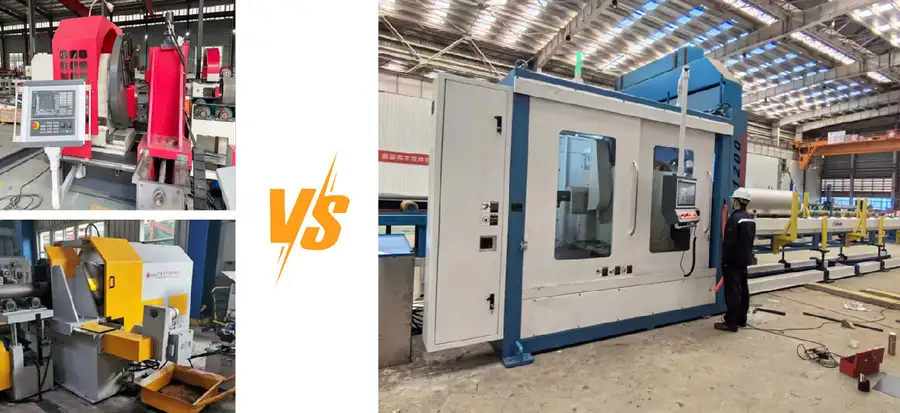

| ไปป์ไลน์เซียนจิน | VS | เพื่อนในประเทศ |
| แคลมป์หลายขากรรไกรแบบตั้งศูนย์ในตัวเพื่อความแม่นยำสูง | วิธีการหนีบ | การจับยึดแบบ V มีความแม่นยำในการวางตำแหน่งซ้ำๆ ไม่ดี และมีแนวโน้มที่จะทำให้ท่อที่มีผนังบางเสียรูป |
| เซอร์โวมอเตอร์ด้านหลังสำหรับการป้อนและการถอยกลับ ประสิทธิภาพการตัดเฉือนสูง (สูงกว่าคู่แข่งในประเทศ 1–2 เท่า) และความเสถียรที่เพิ่มขึ้น | กลไกการให้อาหาร | มอเตอร์ติดตั้งด้านหน้า: ความเร็วการดึงกลับช้าและมีประสิทธิภาพต่ำ วงแหวนสลิปด้านหลังทำให้มีอัตราความล้มเหลวสูง |
| การออกแบบรางแข็งสำหรับกลไกการป้อนหลังเครื่องมือ ความแม่นยำ ±0.1 มม | กลไกการให้อาหาร | ผู้ผลิตบางรายใช้รางนำเชิงเส้นตรงที่มีความแม่นยำ 0.5–2 มม |
| การป้องกันเครื่องจักรเต็มรูปแบบเพื่อความปลอดภัยที่ดีขึ้น | การดูแลความปลอดภัย | ป้องกันด้านหน้าบางส่วน: เศษกระเด็นออกไปด้านนอก |
| การเปลี่ยนเกียร์ + การควบคุมความเร็วรอบความถี่ของแกนหมุนเพื่อแรงบิดที่มากขึ้น | ที่อยู่อาศัยแกนหมุน | ควบคุมความเร็วตัวแปรความถี่ของสปินเดิลเท่านั้น ส่งผลให้แรงบิดต่ำในระหว่างการตัดเฉือนที่ความเร็วต่ำ |
| มอเตอร์ป้อนกำลังสูง 2.3 kW ให้ความสามารถในการตัดเฉือนมากกว่าเครื่องจักรในประเทศถึงสองเท่า | กลไกการให้อาหาร | มอเตอร์ติดตั้งด้านหน้ากำลังต่ำพร้อมความเร็วการหมุนเร็วต่ำ |
| เกียร์ทั้งหมดภายในกระปุกเกียร์เป็นแบบกราวด์ | ที่อยู่อาศัยแกนหมุน | ผู้ผลิตบางรายเลือกใช้เกียร์แบบ hobbed โดยตรง ทำให้เกิดเสียงดัง |
| ตัวหลักหล่อแบบสมบูรณ์ รางแข็งถูกนำมาใช้ทั่วทั้งช่วงเพื่อความแข็งแกร่งของเครื่องจักรที่ดีเยี่ยม | หน่วยหลัก | ลิเนียร์ไกด์ที่ใช้ในเครื่องจักรจากซัพพลายเออร์บางราย |
โดยสรุป ท่อเครื่องจักร CNC beveling นี้มีประสิทธิภาพโดยรวมสูงกว่า 1-2 เท่าและมีความแม่นยำในการตัดดีกว่ารุ่นคู่แข่ง 5-10 เท่า ช่วงการจับยึดสำหรับความหนาของผนังได้รับการปรับให้เหมาะสมที่สุดสำหรับการตัดเฉือนท่อ

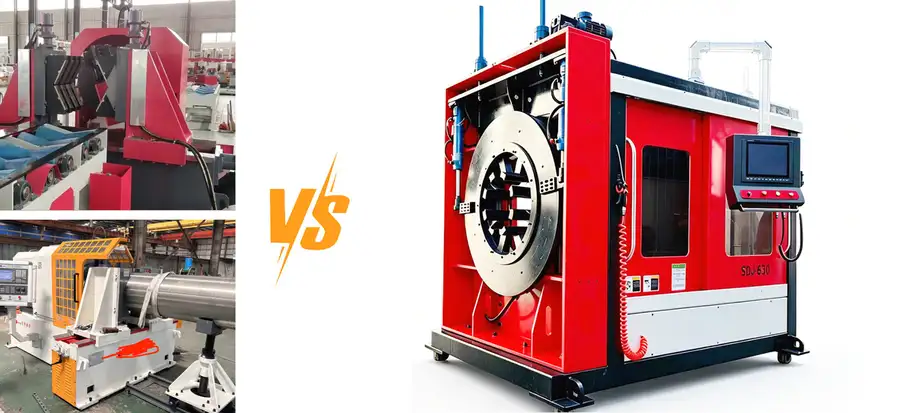

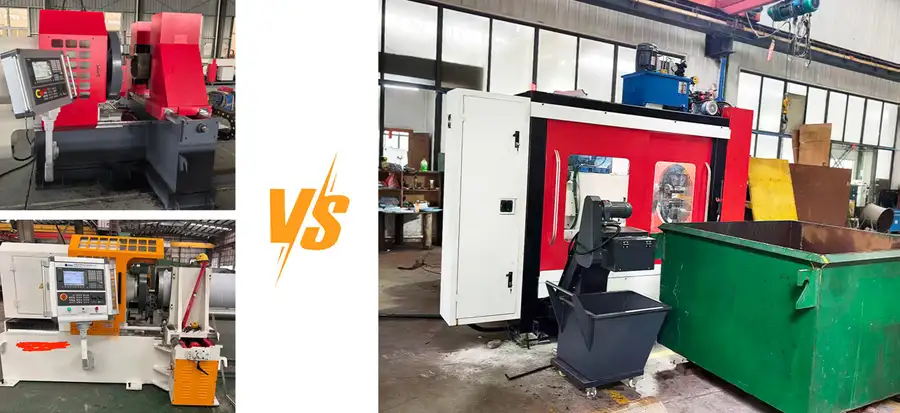

การเปรียบเทียบผลิตภัณฑ์ – การปกป้องโดยรวม
การเปรียบเทียบผลิตภัณฑ์ – การหนีบอุปกรณ์
การเปรียบเทียบผลิตภัณฑ์ – ระบบกำจัดเศษ

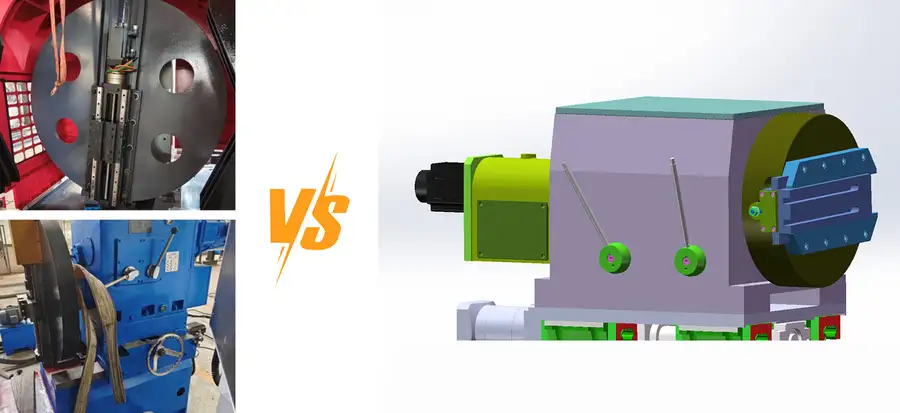

การเปรียบเทียบผลิตภัณฑ์ – กลไกการป้อน
SDJ-400 พารามิเตอร์ทางเทคนิคหลัก (ช่วงการตัดเฉือน: Φ30 – Φ457)
| ตัวเลข | พารามิเตอร์ | หมายเหตุ |
| ช่วงการตัดเฉือน | Φ30- Φ 457 | |
| ความหนาของผนังที่แปรรูปได้ | 3-100มม | |
| โปรไฟล์เอียง | V, Double V, U, UV, I และโปรไฟล์มุมเอียงอื่นๆ | มีโปรไฟล์เอียงเพิ่มเติมที่กำหนดเอง |
| วิธีการหนีบ | การหนีบหลายขากรรไกรไฮดรอลิก | การหนีบแบบซิงโครนัส 8 ขากรรไกร |
| ระบบควบคุม | ยี่ต้า, ไต้หวัน | ระบบควบคุมอื่น ๆ เป็นตัวเลือก |
| วัสดุชิ้นงานที่เหมาะสม | เหล็กคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, เหล็กอุณหภูมิต่ำ ฯลฯ | |
| กำลังมอเตอร์หลัก | 4KW | |
| ความเร็วในการป้อนอาหาร | การควบคุมเซอร์โว | ปรับได้ |
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | |
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | |
| ประเภทการป้องกันยูนิตหลัก | การป้องกันแบบเต็มเฟรม | |
| ประเภทการถอดชิป | ระบบกำจัดเศษไม้ระแนงด้านหลัง | มาตรฐาน |
| กำลังมอเตอร์ไฮดรอลิก | 2.2/5 | ไม่จำเป็น |
| วิธีการล็อคแกนแนวตั้งและแนวนอน | คู่มือ / อัตโนมัติ | ไม่จำเป็น |
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว | ไม่จำเป็น |
| แสงสว่างของยูนิตหลัก | มีอยู่ | แสงสีแดง |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน X | ±0.1 | |
| ความแม่นยำของตำแหน่งซ้ำในแกน Y | ±0.1 | |
| ประเภทเกียร์มอเตอร์หลัก | สายพานตัว V สำหรับงานหนัก | |
| ความลึกที่น่าเบื่อ | ≤150มม | ก้านเครื่องมือมาตรฐาน: 100 |
| ความเร็วของแกนหมุนและหัวตัด | 20–200 รอบต่อนาที | การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วแกนหมุน VFD |
| ประเภทเครื่องมือ | เม็ดมีด CNC มาตรฐาน | |
| ประเภทก้านเครื่องมือ | เครื่องมือกลึงปลายคู่ | เครื่องมือเดียวสำหรับการบากทั้งภายนอกและภายใน |
| ประเภทยูนิตหลัก | โครงสร้างการหล่อแบบรวม | |
| ขนาดโดยรวม | ||
| น้ำหนักเครื่อง |

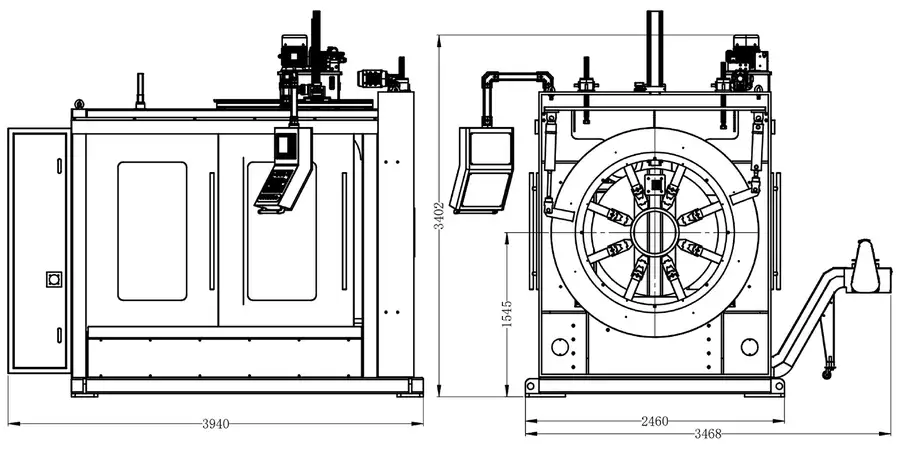

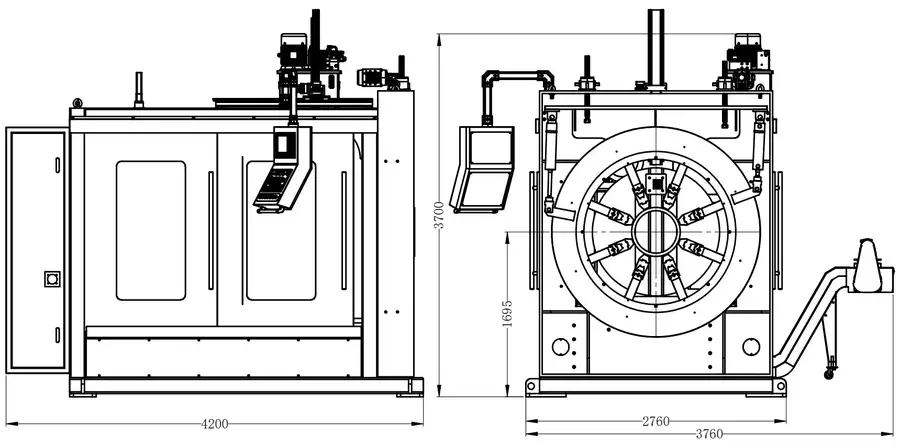

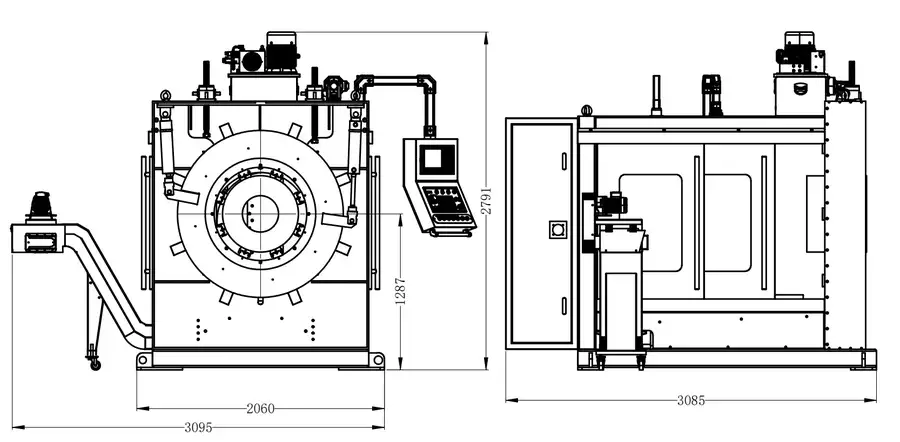

การวาดขนาดโดยรวม DJ-400 (ช่วงการตัดเฉือน: Φ30 – Φ457)

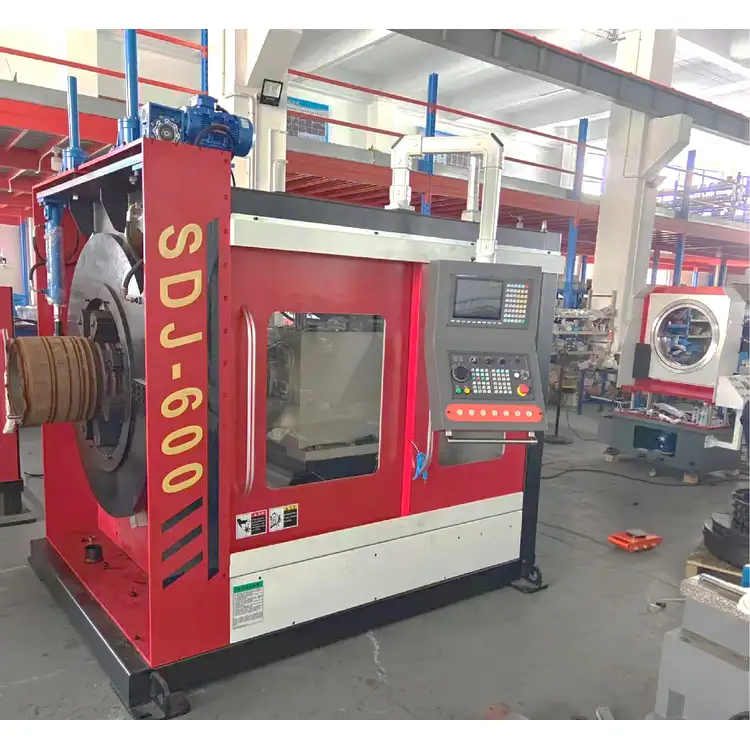

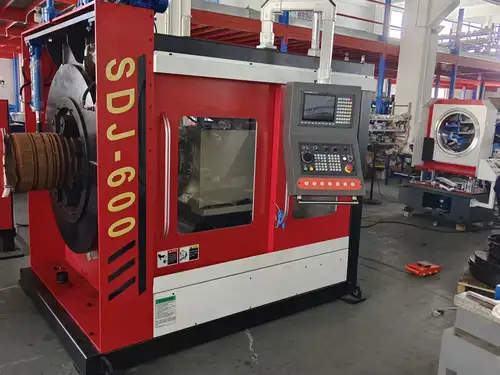

SDJ-600 พารามิเตอร์ทางเทคนิคหลัก (ช่วงการตัดเฉือน: Φ80 – Φ630)
| ตัวเลข | พารามิเตอร์ | หมายเหตุ |
| ช่วงการตัดเฉือน | Φ80- Φ 630 | |
| ความหนาของผนังที่แปรรูปได้ | 3-120มม | |
| โปรไฟล์เอียง | V, Double V, U, UV, I และโปรไฟล์มุมเอียงอื่นๆ | มีโปรไฟล์เอียงเพิ่มเติมที่กำหนดเอง |
| วิธีการหนีบ | การหนีบหลายขากรรไกรไฮดรอลิก | การหนีบแบบซิงโครนัส 8 ขากรรไกร |
| ระบบควบคุม | ยี่ต้า, ไต้หวัน | ระบบควบคุมอื่น ๆ เป็นตัวเลือก |
| วัสดุชิ้นงานที่เหมาะสม | เหล็กคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, เหล็กอุณหภูมิต่ำ ฯลฯ | |
| กำลังมอเตอร์หลัก | 7.5KW | |
| ความเร็วในการป้อนอาหาร | การควบคุมเซอร์โว | ปรับได้ |
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | |
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | |
| ประเภทการป้องกันยูนิตหลัก | การป้องกันแบบเต็มเฟรม | |
| ประเภทการถอดชิป | ระบบกำจัดเศษไม้ระแนงด้านหลัง | มาตรฐาน |
| กำลังมอเตอร์ไฮดรอลิก | 2.2/5 | ไม่จำเป็น |
| วิธีการล็อคแกนแนวตั้งและแนวนอน | คู่มือ / อัตโนมัติ | ไม่จำเป็น |
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว | ไม่จำเป็น |
| แสงสว่างของยูนิตหลัก | มีอยู่ | แสงสีแดง |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน X | ±0.1 | |
| ความแม่นยำของตำแหน่งซ้ำในแกน Y | ±0.1 | |
| ประเภทเกียร์มอเตอร์หลัก | สายพานตัว V สำหรับงานหนัก | |
| ความลึกที่น่าเบื่อ | ≤150มม | ก้านเครื่องมือมาตรฐาน: 100 |
| ความเร็วของแกนหมุนและหัวตัด | 20–200 รอบต่อนาที | การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วแกนหมุน VFD |
| ประเภทเครื่องมือ | เม็ดมีด CNC มาตรฐาน | |
| ประเภทก้านเครื่องมือ | เครื่องมือกลึงปลายคู่ | เครื่องมือเดียวสำหรับการบากทั้งภายนอกและภายใน |
| ประเภทยูนิตหลัก | โครงสร้างการหล่อแบบรวม | |
| ขนาดโดยรวม | ||
| น้ำหนักเครื่อง |

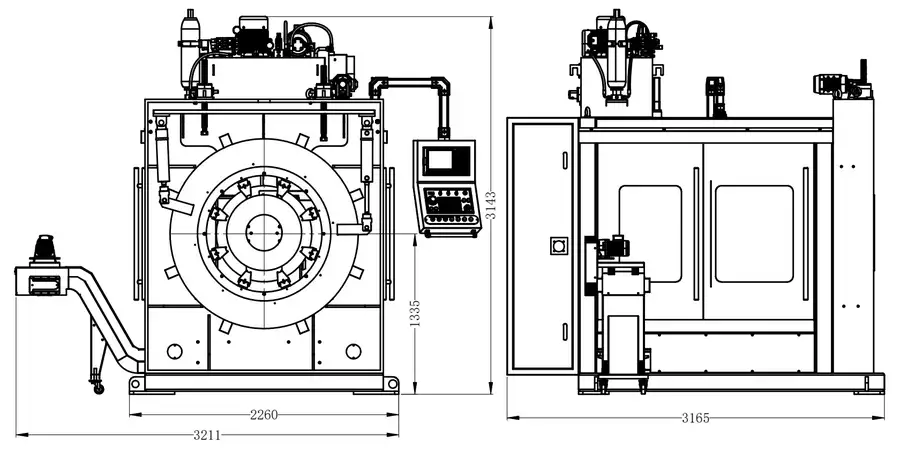

การวาดขนาดโดยรวม DJ-600 (ช่วงการตัดเฉือน: Φ80 – Φ630)
SDJ-800 พารามิเตอร์ทางเทคนิคหลัก (ช่วงการตัดเฉือน: Φ200 – Φ830)
| ตัวเลข | พารามิเตอร์ | หมายเหตุ |
| ช่วงการตัดเฉือน | Φ200- Φ 830 | |
| ความหนาของผนังที่แปรรูปได้ | 3-150มม | |
| โปรไฟล์เอียง | V, Double V, U, UV, I และโปรไฟล์มุมเอียงอื่นๆ | มีโปรไฟล์เอียงเพิ่มเติมที่กำหนดเอง |
| วิธีการหนีบ | การหนีบหลายขากรรไกรไฮดรอลิก | การหนีบแบบซิงโครนัส 8 ขากรรไกร |
| ระบบควบคุม | ยี่ต้า, ไต้หวัน | ระบบควบคุมอื่น ๆ เป็นตัวเลือก |
| วัสดุชิ้นงานที่เหมาะสม | เหล็กคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, เหล็กอุณหภูมิต่ำ ฯลฯ | |
| กำลังมอเตอร์หลัก | 7.5KW | |
| ความเร็วในการป้อนอาหาร | การควบคุมเซอร์โว | ปรับได้ |
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | |
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | |
| ประเภทการป้องกันยูนิตหลัก | การป้องกันแบบเต็มเฟรม | |
| ประเภทการถอดชิป | ระบบกำจัดเศษไม้ระแนงด้านหลัง | มาตรฐาน |
| กำลังมอเตอร์ไฮดรอลิก | 2.2/5 | ไม่จำเป็น |
| วิธีการล็อคแกนแนวตั้งและแนวนอน | คู่มือ / อัตโนมัติ | ไม่จำเป็น |
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว | ไม่จำเป็น |
| แสงสว่างของยูนิตหลัก | มีอยู่ | แสงสีแดง |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน X | ±0.1 | |
| ความแม่นยำของตำแหน่งซ้ำในแกน Y | ±0.1 | |
| ประเภทเกียร์มอเตอร์หลัก | สายพานตัว V สำหรับงานหนัก | |
| ความลึกที่น่าเบื่อ | ≤150มม | ก้านเครื่องมือมาตรฐาน: 100 |
| ความเร็วของแกนหมุนและหัวตัด | 20–200 รอบต่อนาที | การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วแกนหมุน VFD |
| ประเภทเครื่องมือ | เม็ดมีด CNC มาตรฐาน | |
| ประเภทก้านเครื่องมือ | เครื่องมือกลึงปลายคู่ | เครื่องมือเดียวสำหรับการบากทั้งภายนอกและภายใน |
| ประเภทยูนิตหลัก | โครงสร้างการหล่อแบบรวม | |
| ขนาดโดยรวม | ||
| น้ำหนักเครื่อง |

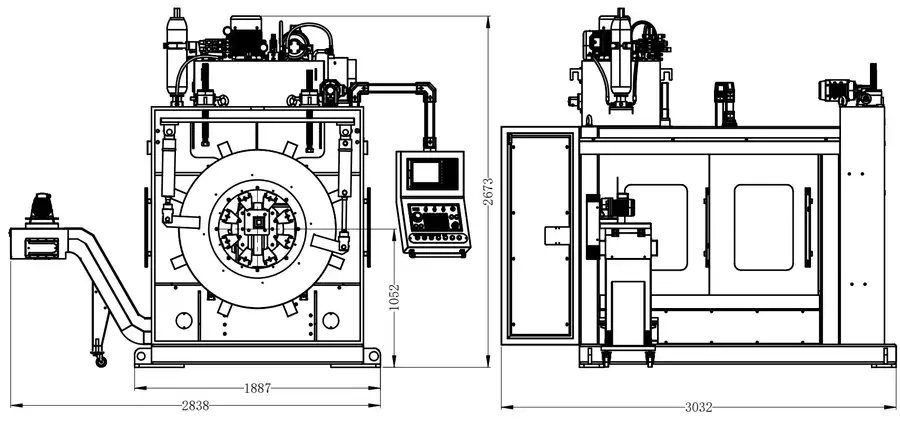

การวาดขนาดโดยรวม DJ-800 (ช่วงการตัดเฉือน: Φ200 – Φ830)
SDJ-1200 พารามิเตอร์ทางเทคนิคหลัก (ช่วงการตัดเฉือน: Φ300 – Φ1200)
| ตัวเลข | พารามิเตอร์ | หมายเหตุ |
| ช่วงการตัดเฉือน | Φ300- Φ 1200 | |
| ความหนาของผนังที่แปรรูปได้ | 3-200มม | |
| โปรไฟล์เอียง | V, Double V, U, UV, I และโปรไฟล์มุมเอียงอื่นๆ | มีโปรไฟล์เอียงเพิ่มเติมที่กำหนดเอง |
| วิธีการหนีบ | การหนีบหลายขากรรไกรไฮดรอลิก | การหนีบแบบซิงโครนัส 8 ขากรรไกร |
| ระบบควบคุม | ยี่ต้า, ไต้หวัน | ระบบควบคุมอื่น ๆ เป็นตัวเลือก |
| วัสดุชิ้นงานที่เหมาะสม | เหล็กคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, เหล็กอุณหภูมิต่ำ ฯลฯ | |
| กำลังมอเตอร์หลัก | 18.5KW | |
| ความเร็วในการป้อนอาหาร | การควบคุมเซอร์โว | ปรับได้ |
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | |
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | |
| ประเภทการป้องกันยูนิตหลัก | การป้องกันแบบเต็มเฟรม | |
| ประเภทการถอดชิป | ระบบกำจัดเศษไม้ระแนงด้านหลัง | มาตรฐาน |
| กำลังมอเตอร์ไฮดรอลิก | 2.2/5 | ไม่จำเป็น |
| วิธีการล็อคแกนแนวตั้งและแนวนอน | คู่มือ / อัตโนมัติ | ไม่จำเป็น |
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว | ไม่จำเป็น |
| แสงสว่างของยูนิตหลัก | มีอยู่ | แสงสีแดง |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน X | ±0.1 | |
| ความแม่นยำของตำแหน่งซ้ำในแกน Y | ±0.1 | |
| ประเภทเกียร์มอเตอร์หลัก | สายพานตัว V สำหรับงานหนัก | |
| ความลึกที่น่าเบื่อ | ≤150มม | ก้านเครื่องมือมาตรฐาน: 100 |
| ความเร็วของแกนหมุนและหัวตัด | 20–200 รอบต่อนาที | การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วแกนหมุน VFD |
| ประเภทเครื่องมือ | เม็ดมีด CNC มาตรฐาน | |
| ประเภทก้านเครื่องมือ | เครื่องมือกลึงปลายคู่ | เครื่องมือเดียวสำหรับการบากทั้งภายนอกและภายใน |
| ประเภทยูนิตหลัก | โครงสร้างการหล่อแบบรวม | |
| ขนาดโดยรวม | ||
| น้ำหนักเครื่อง |
การวาดขนาดโดยรวม DJ-1200 (ช่วงการตัดเฉือน: Φ300 – Φ1200)
SDJ-1500 พารามิเตอร์ทางเทคนิคหลัก (ช่วงการตัดเฉือน: Φ500 – Φ1500)
| ตัวเลข | พารามิเตอร์ | หมายเหตุ |
| ช่วงการตัดเฉือน | Φ500- Φ 1500 | |
| ความหนาของผนังที่แปรรูปได้ | 3-200มม | |
| โปรไฟล์เอียง | V, Double V, U, UV, I และโปรไฟล์มุมเอียงอื่นๆ | มีโปรไฟล์เอียงเพิ่มเติมที่กำหนดเอง |
| วิธีการหนีบ | การหนีบหลายขากรรไกรไฮดรอลิก | การหนีบแบบซิงโครนัส 8 ขากรรไกร |
| ระบบควบคุม | ยี่ต้า, ไต้หวัน | ระบบควบคุมอื่น ๆ เป็นตัวเลือก |
| วัสดุชิ้นงานที่เหมาะสม | เหล็กคาร์บอน, โลหะผสมเหล็ก, สแตนเลส, เหล็กอุณหภูมิต่ำ ฯลฯ | |
| กำลังมอเตอร์หลัก | 4KW | |
| ความเร็วในการป้อนอาหาร | การควบคุมเซอร์โว | ปรับได้ |
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | |
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | |
| ประเภทการป้องกันยูนิตหลัก | การป้องกันแบบเต็มเฟรม | |
| ประเภทการถอดชิป | ระบบกำจัดเศษไม้ระแนงด้านหลัง | มาตรฐาน |
| กำลังมอเตอร์ไฮดรอลิก | 2.2/5 | ไม่จำเป็น |
| วิธีการล็อคแกนแนวตั้งและแนวนอน | คู่มือ / อัตโนมัติ | ไม่จำเป็น |
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว | ไม่จำเป็น |
| แสงสว่างของยูนิตหลัก | มีอยู่ | แสงสีแดง |
| ความแม่นยำในการกำหนดตำแหน่งซ้ำของแกน X | ±0.1 | |
| ความแม่นยำของตำแหน่งซ้ำในแกน Y | ±0.1 | |
| ประเภทเกียร์มอเตอร์หลัก | สายพานตัว V สำหรับงานหนัก | |
| ความลึกที่น่าเบื่อ | ≤150มม | ก้านเครื่องมือมาตรฐาน: 100 |
| ความเร็วของแกนหมุนและหัวตัด | 20–200 รอบต่อนาที | การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วแกนหมุน VFD |
| ประเภทเครื่องมือ | เม็ดมีด CNC มาตรฐาน | |
| ประเภทก้านเครื่องมือ | เครื่องมือกลึงปลายคู่ | เครื่องมือเดียวสำหรับการบากทั้งภายนอกและภายใน |
| ประเภทยูนิตหลัก | โครงสร้างการหล่อแบบรวม | |
| ขนาดโดยรวม | ||
| น้ำหนักเครื่อง |
การวาดขนาดโดยรวม DJ-1200 (ช่วงการตัดเฉือน: Φ500 – Φ1500)

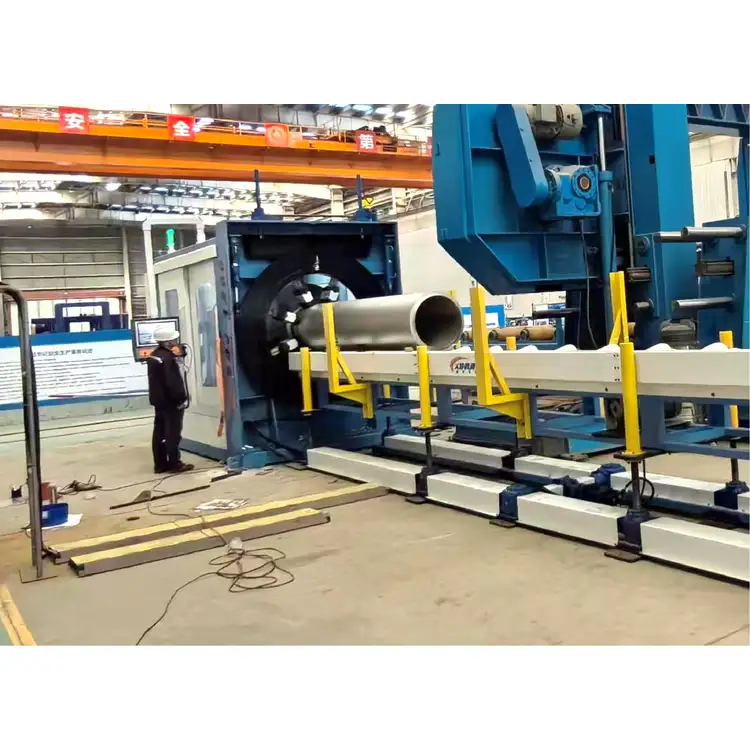

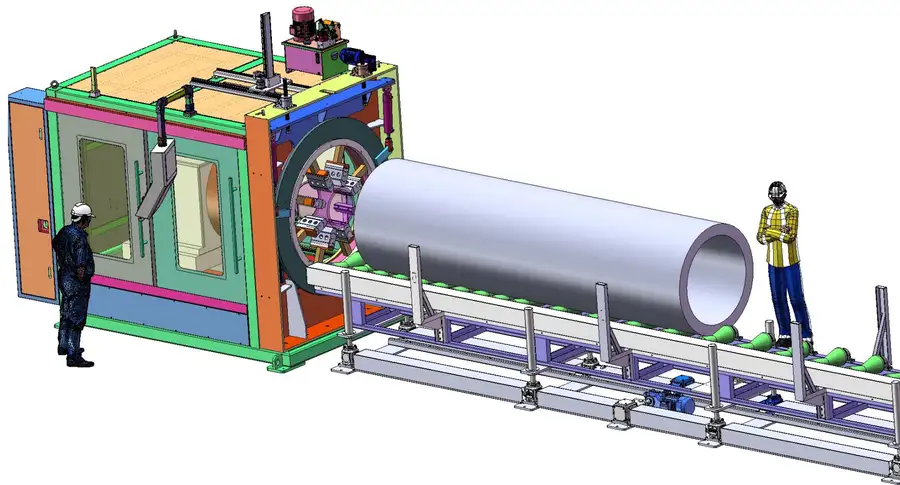

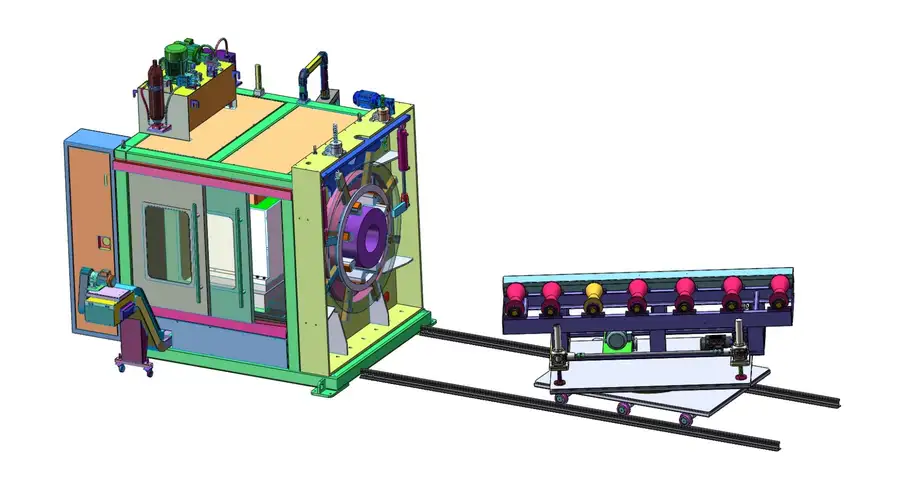

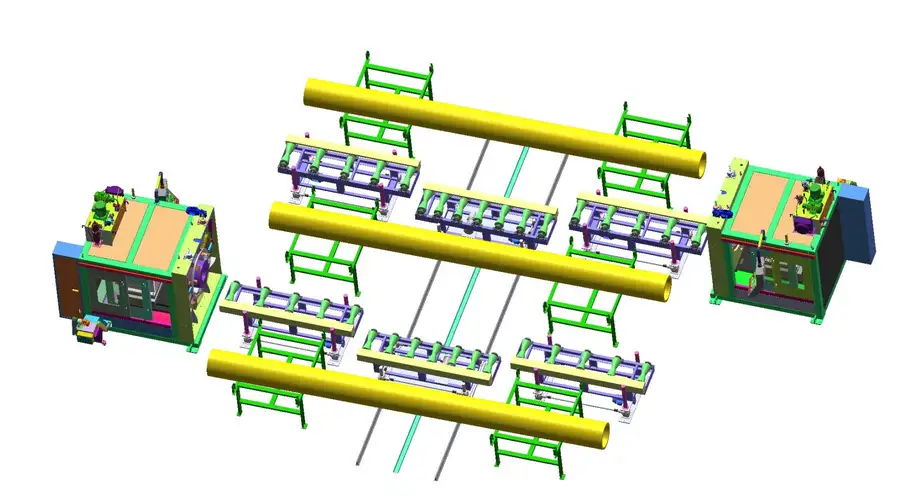

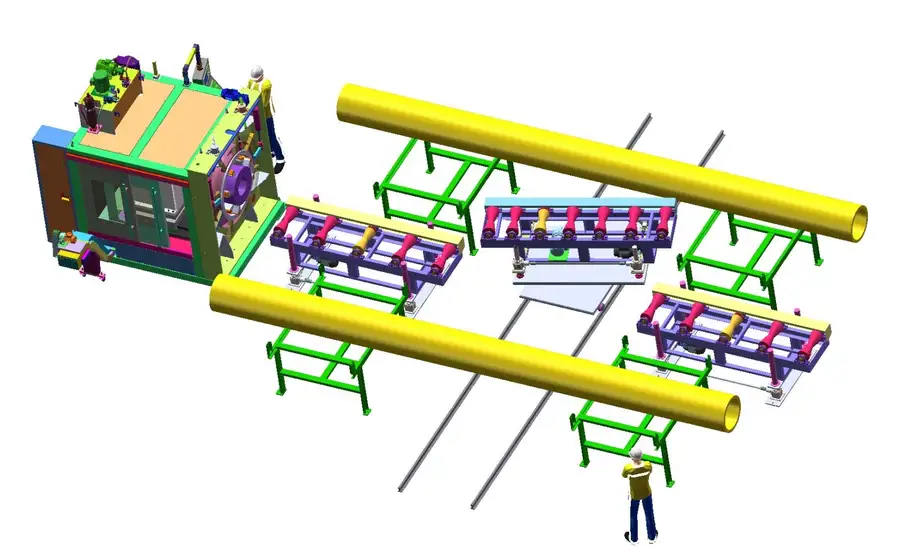

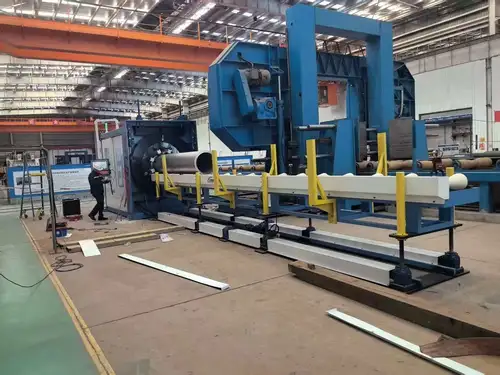

ท่อของเครื่องบาก CNC รองรับโครงร่างหลายรูปแบบเพื่อการบากเส้นผ่านศูนย์กลางท่อต่างๆ ที่มีความคล่องตัว การกำหนดค่าที่ยืดหยุ่นปรับขั้นตอนการทำงานให้เหมาะสมและปรับปรุงความสามารถในการปรับตัวและความสามารถในการประมวลผลในสถานที่ทำงาน
วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งรูปตัว V
ความยาวสาย: 6–12 ม. (ความยาวที่ปรับแต่งได้)
วิธีการลำเลียง: การลำเลียงด้วยไฟฟ้า
ความเร็วลำเลียง: 2–20 ม./นาที
การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นตอน VFD
ระบบควบคุม: รีโมทคอนโทรลไร้สาย
ระบบการยก: ตัวยกแบบซิงโครไนซ์ไฟฟ้า 4-6 ตัว ปรับความสูงของจุดศูนย์กลางท่อด้วยระบบไฟฟ้าเพื่อรองรับการบากท่อที่มีเส้นผ่านศูนย์กลางต่างกัน
รถเข็นขวาง: การเคลื่อนที่แบบเคลื่อนที่ข้าม ทำงานร่วมกับชั้นวางเพื่อการผลิตที่คล่องตัว
วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งรูปตัว V
ความยาวสาย: 6–12 ม. (ความยาวที่ปรับแต่งได้)
วิธีการลำเลียง: การลำเลียงด้วยไฟฟ้า
ความเร็วลำเลียง: 2–20 ม./นาที
การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นตอน VFD
ระบบควบคุม: รีโมทคอนโทรลไร้สาย
ระบบการยก: ตัวยกแบบซิงโครไนซ์ไฟฟ้า 4-6 ตัว ปรับความสูงของศูนย์กลางท่อด้วยระบบไฟฟ้าเพื่อให้เหมาะกับการบากท่อสำหรับเส้นผ่านศูนย์กลางต่างๆ
การกลึงท่ออัตโนมัติ: ช่วยให้สามารถทำการบากที่ปลายท่อทั้งสองข้างได้
วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งรูปตัว V
ความยาวสาย: 6–12 ม. (ปรับแต่งได้)
วิธีการลำเลียง: การลำเลียงด้วยไฟฟ้า
ความเร็วลำเลียง: 2–20 ม./นาที
การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นตอน VFD
ระบบควบคุม: รีโมทคอนโทรลไร้สาย
ระบบการยก: ตัวยกแบบซิงโครไนซ์ด้วยไฟฟ้า 4-6 ตัว โดยจะปรับความสูงของศูนย์กลางท่อด้วยระบบไฟฟ้าเพื่อปรับให้เข้ากับงานบากท่อที่มีเส้นผ่านศูนย์กลางต่างกัน
วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งรูปตัว V
ความยาวสาย: 3 ม. (ปรับแต่งได้ ไม่รวมรางล่าง)
วิธีการลำเลียง: การลำเลียงด้วยไฟฟ้า
ความเร็วลำเลียง: 2–20 ม./นาที
การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นตอน VFD
ระบบควบคุม: รีโมทคอนโทรลไร้สาย
ระบบการยก: ตัวยกแบบซิงโครไนซ์ด้วยไฟฟ้า 4-6 ตัว การปรับความสูงตรงกลางท่อด้วยไฟฟ้าเพื่อรองรับการบากท่อที่มีเส้นผ่านศูนย์กลางต่างกัน
การกลึงท่ออัตโนมัติ: รองรับการเอียงที่ปลายท่อทั้งสองข้าง
ปรับความสูงของตัวยึดด้วยตนเองเพื่อให้สอดคล้องกับศูนย์กลางเครื่องจักร
เลื่อนไปข้างหน้าและข้างหลังด้วยตนเองเพื่อปรับตำแหน่งรองรับของท่อเหล็ก
ตอบ: โครงของท่อเครื่อง CNC beveling ทำจากวัสดุหนาพร้อมการเชื่อมที่แม่นยำ มีโครงสร้างที่มั่นคงและทนต่อแรงกระแทกได้ดี ฐานสเตนเลสสตีลทนทานต่อการกัดกร่อนและการสึกหรอดีเยี่ยม การปกป้องที่เหนือกว่า และอายุการใช้งานยาวนาน

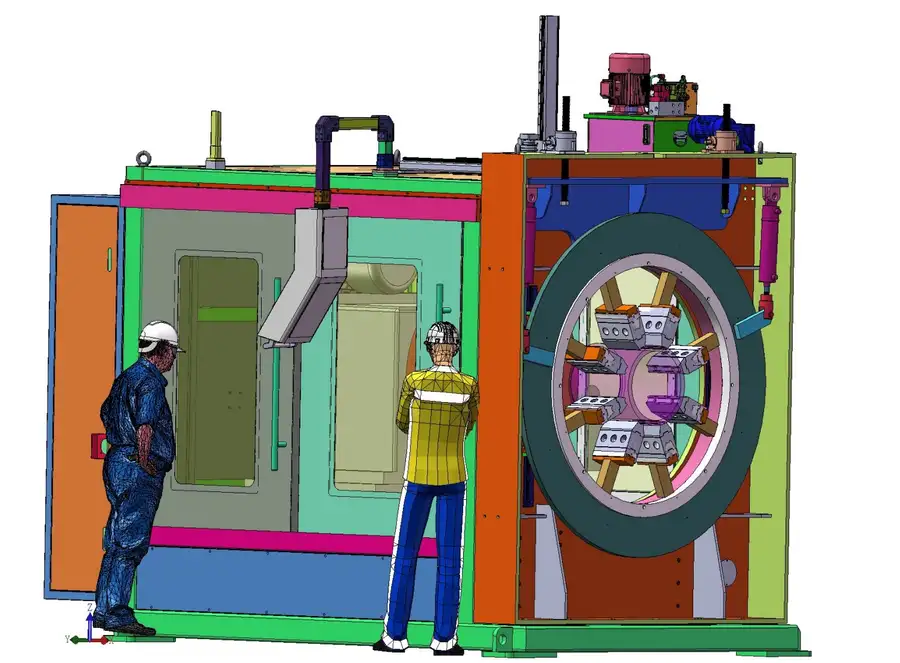

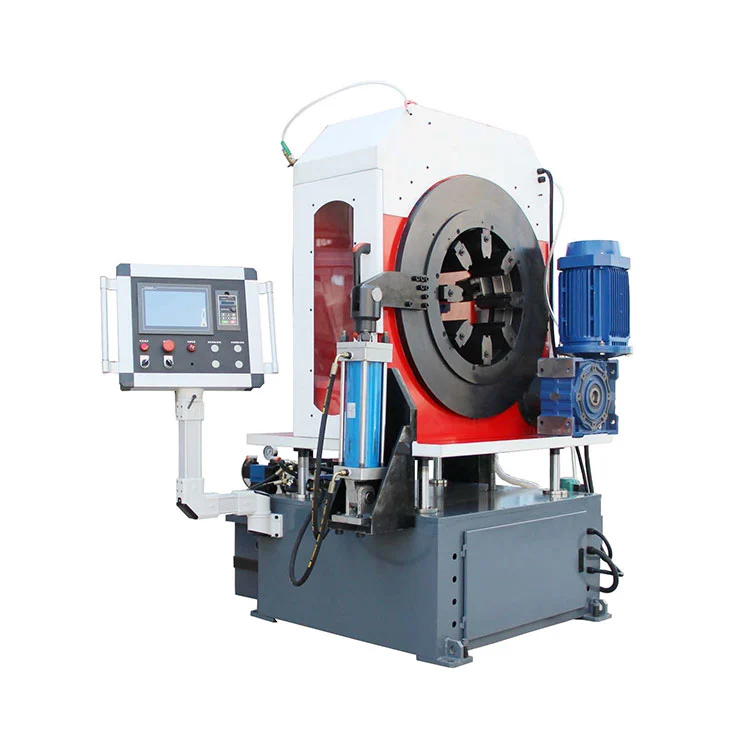

ตอบ: ตัวเครื่องหลักใช้กระบวนการหล่อแบบครบวงจรเพื่อความแม่นยำในการตัดเฉือนสูงและความแข็งแกร่งของโครงสร้างที่แข็งแกร่ง มีโครงสร้างการจับยึดแบบ 8 ขากรรไกร ซึ่งให้พื้นที่สัมผัสขนาดใหญ่และการจับยึดที่มั่นคง เพื่อป้องกันการเสียรูปของท่อที่มีผนังบางในระหว่างการตัดเฉือนได้อย่างมีประสิทธิภาพ
ตอบ: ใช้มอเตอร์ขับเคลื่อนด้านหลังและขจัดมอเตอร์ด้านหน้าแบบเดิมพร้อมโครงสร้างสลิปริงเพื่อลดอัตราความล้มเหลว รับประกันการส่งผ่านที่เสถียร และลดเวลาหยุดทำงานสำหรับการบำรุงรักษา
ตอบ: การออกแบบการจัดกึ่งกลางลิงก์คู่อัตโนมัติช่วยให้จัดตำแหน่งได้รวดเร็วและง่ายดาย โครงสร้างการกำจัดตะกรันด้านหลังที่เป็นอิสระจะไม่ส่งผลต่อความแม่นยำในการตัดเฉือน และช่วยให้ทำความสะอาดและบำรุงรักษาได้ง่ายขึ้น
ที่อยู่
เขตอุตสาหกรรม Banshang Dalongsi เมือง Liujia เขต Wujin เมืองฉางโจว มณฑลเจียงซู ประเทศจีน
โทร
อีเมล
