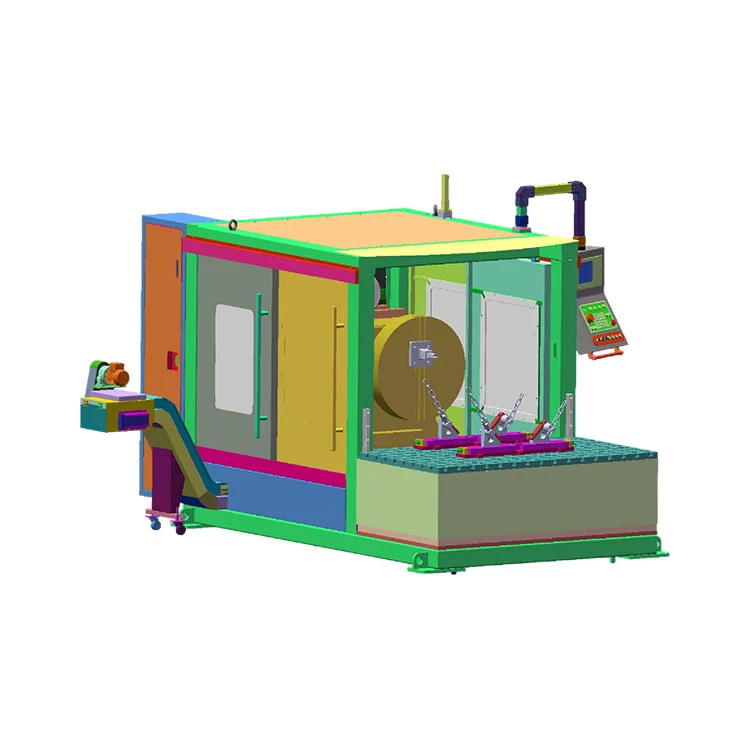

เครื่อง CNC Elbow Beveling Machine เป็นการอัพเกรดอัจฉริยะระดับไฮเอนด์ของแท่นยกแบบแพลตฟอร์ม วัตถุประสงค์ที่ได้รับการออกแบบมาเพื่อการตัดเฉือนท่อรูปทรงพิเศษที่มีความแม่นยำสูง โดยมีข้อดีหลัก 4 ประการ: การควบคุมที่แม่นยำ ความชาญฉลาดที่มีประสิทธิภาพสูง ความเข้ากันได้ในวงกว้าง และความปลอดภัยที่แข็งแกร่ง ด้วยความแม่นยำ ±0.1°/0.1 มม. ทำให้สามารถจับยึดอย่างปลอดภัยและดำเนินการโดยไม่เสียรูปสำหรับข้อศอก Φ50 1500 มม. (R=1.5Dr) และชิ้นงานผนังบาง/หนา 10 150 มม.
เครื่อง CNC Elbow Beveling มีระบบ CNC และเซอร์โวไดรฟ์ที่มีความแม่นยำสูง ให้ความแม่นยำในการตัดเฉือน ±0.1°/0.1 มม. การควบคุมพารามิเตอร์ดิจิทัลเต็มรูปแบบช่วยขจัดข้อผิดพลาดที่เกิดจากมนุษย์ และรับประกันความแม่นยำที่สม่ำเสมอในการผลิตเป็นชุด มันสร้างโปรไฟล์มุมเอียงระดับพรีเมียมที่ตรงตามข้อกำหนดการเชื่อมคุณภาพสูงโดยตรง โดยไม่มีการเจียรขั้นที่สองและไม่ต้องทำงานซ้ำ
โปรแกรมมาโคร CNC ในตัวช่วยให้การเรียกคืนพารามิเตอร์เพียงคลิกเดียวและการเปลี่ยนมุมเอียงอย่างรวดเร็วด้วยเส้นทางเครื่องมือเบี่ยงเบนเป็นศูนย์ ไม่จำเป็นต้องเขียนโปรแกรมหรือแก้ไขจุดบกพร่องซ้ำๆ การดำเนินงานที่เป็นมิตรต่อผู้ใช้ช่วยเพิ่มปริมาณงานและผลผลิตสำหรับท่อรูปทรงพิเศษ ลดเวลาในการผลิตให้สั้นลง และเหมาะกับการผลิตที่มีปริมาณมาก

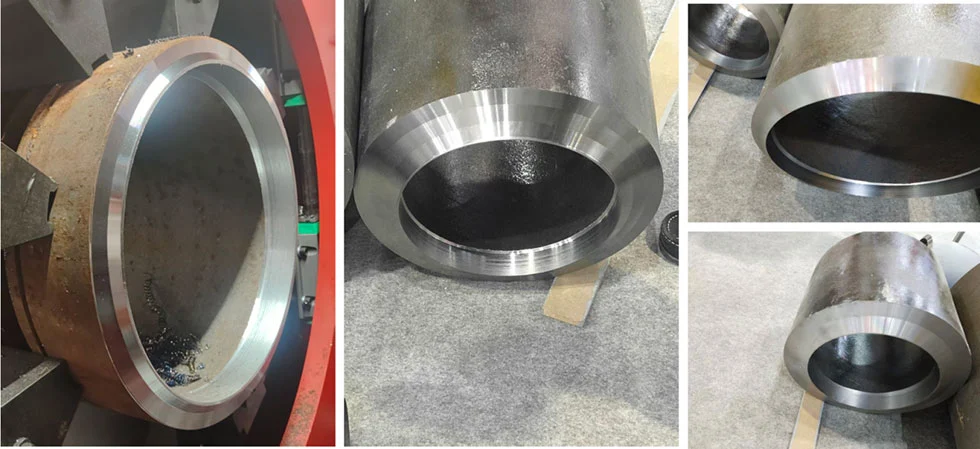

รองรับการเอียงประเภท V, double V, U, UV และ I ครอบคลุมรูด้านใน, มุมเอียงด้านนอก, พื้นผิวเรียบ และการตัดเฉือนรูด้านในทรงกรวย ช่วงการตัดเฉือน: เส้นผ่านศูนย์กลางท่อ Φ50 1500 มม. (R=1.5Dr) ความหนาของผนัง 10 150 มม. ใช้งานได้กับเหล็กกล้าคาร์บอน เหล็กโลหะผสม สแตนเลส เหล็กอุณหภูมิต่ำ และอื่นๆ อีกมากมาย สำหรับการใช้งานที่หลากหลายในทุกสภาพการทำงาน

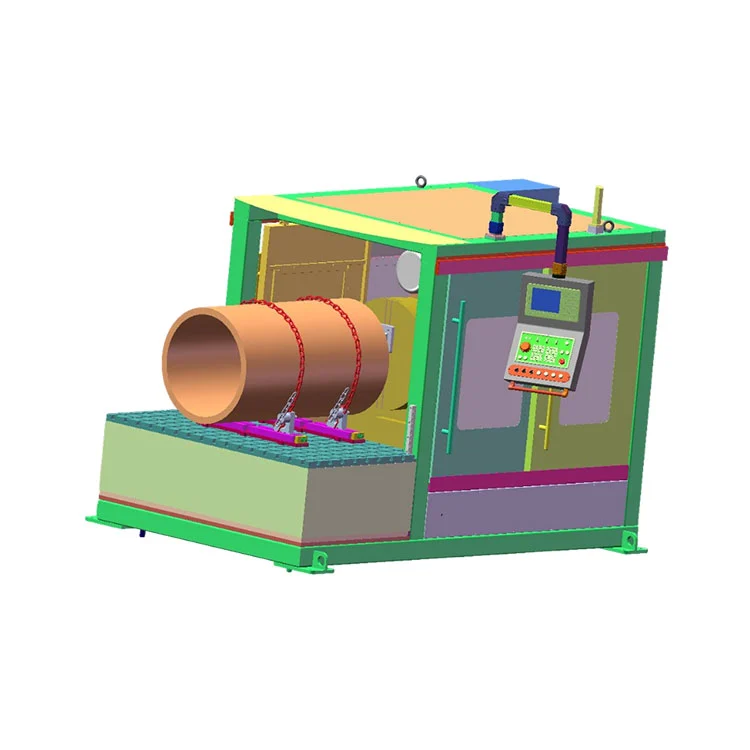

โครงเหล็กหล่อที่มีความแข็งแรงสูงแบบโมโนบล็อกให้ความแข็งแกร่งที่แข็งแกร่งและต้านทานแรงกระแทกได้ดีเยี่ยม การหนีบโซ่มาตรฐานพร้อมฐาน V ที่ปรับได้เอง ช่วยให้มั่นใจได้ว่าการตัดงานหนักจะปราศจากการสั่นสะเทือน และการเสียรูป การป้องกันเฟรมที่สมบูรณ์และระบบกำจัดตะกรันโซ่แผ่นด้านหลังช่วยให้การผลิตมวลหนักมีความปลอดภัยและมั่นคงในระยะยาว

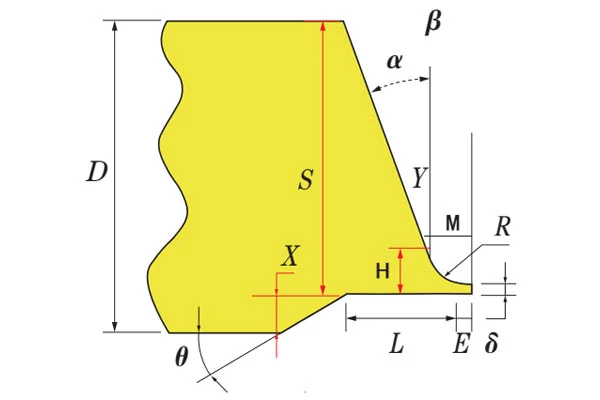

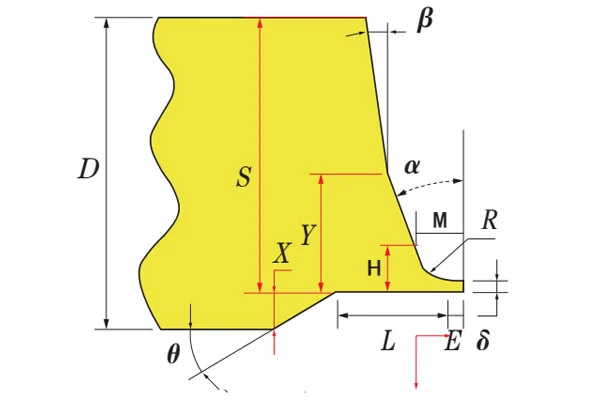

มุมเอียงแบบ UV

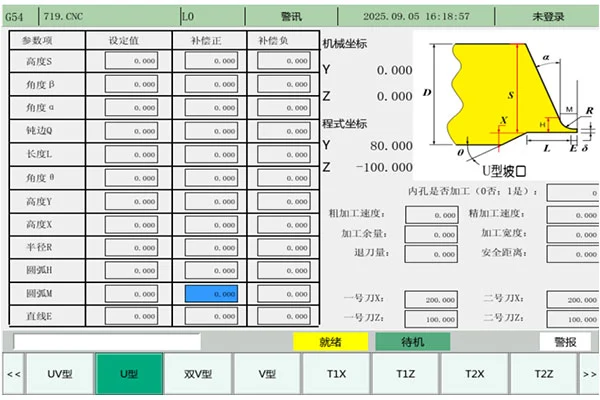

มุมเอียงแบบ U

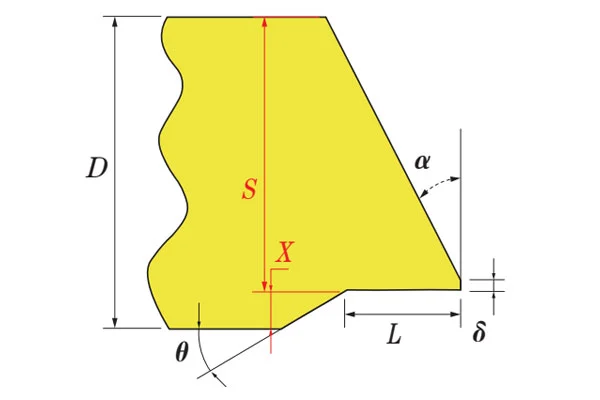

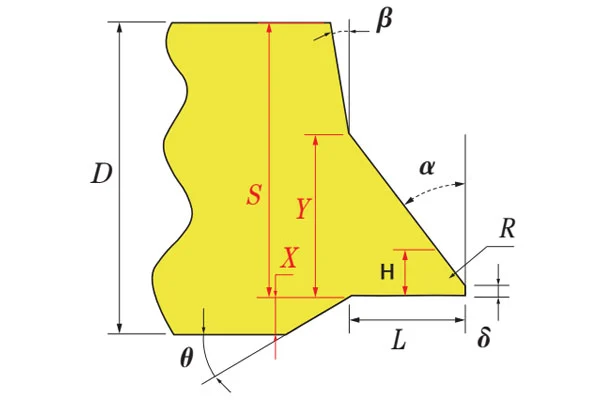

มุมเอียงแบบ V

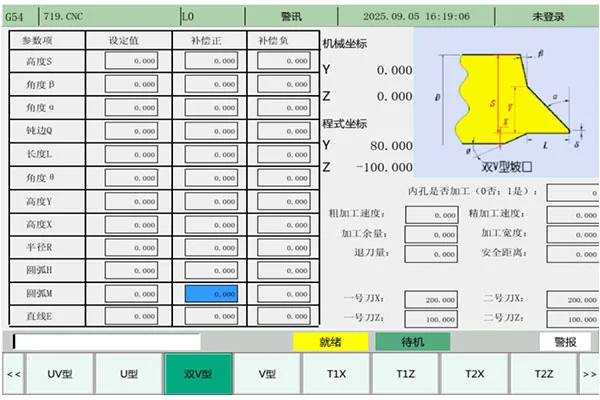

เอียงแบบ Double-V
ประเภทเอียงอื่น ๆ สามารถปรับแต่งได้ตามคำขอ
แนะนำผลิตภัณฑ์

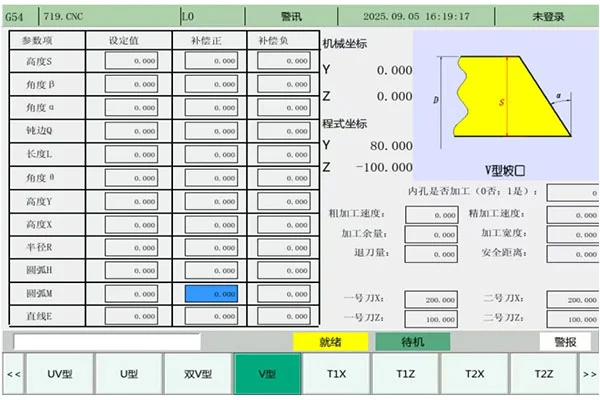

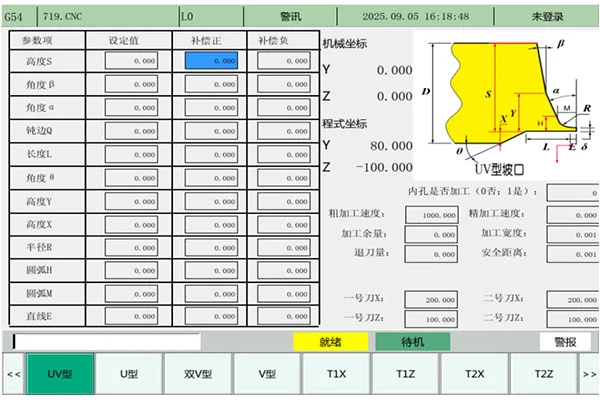

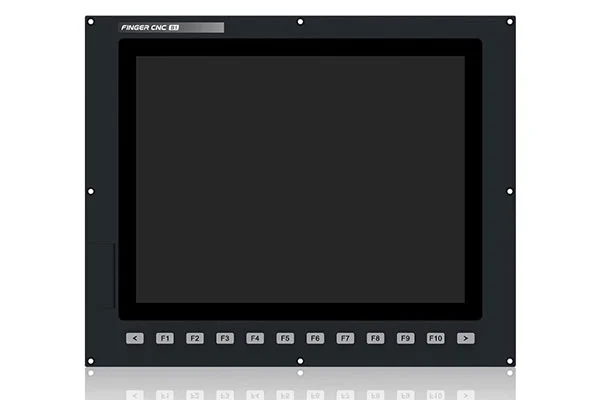

1. เครื่อง CNC Elbow Beveling พร้อมหน้าจอแสดงผล LCD ความละเอียดสูง
2. ตั้งค่าพารามิเตอร์เพื่อรวบรวมข้อมูลตัวแปร บันทึกลงในหน่วยความจำระบบหรือการ์ด SD ข้อมูลยังสามารถจัดเก็บ วิเคราะห์ และตรวจสอบผ่านอีเธอร์เน็ตหรือ USB
3. การควบคุมบัส EtherCAT / MIII เพื่อประสิทธิภาพแบบเรียลไทม์ที่เหนือกว่าและการบำรุงรักษาง่าย
4. เปิดใช้งาน IoT สำหรับการเข้าถึงข้อมูลการประมวลผลแบบเรียลไทม์และการจัดการที่สะดวก
5. โมดูลซอฟต์แวร์แอพพลิเคชั่นที่ขยายได้; เพิ่มโมดูลปลั๊กอินที่จำเป็นตามความต้องการของลูกค้า
6. RAM 2GB + พื้นที่เก็บข้อมูล 8GB เพื่อความเร็วในการดำเนินการที่ยอดเยี่ยม
7. สร้างขึ้นด้วยความแม่นยำสูง ประสิทธิภาพสูง และความยืดหยุ่นสูง ผลิตภัณฑ์จึงมอบประสิทธิภาพที่โดดเด่นสำหรับการใช้งานที่หลากหลาย
แนะนำผลิตภัณฑ์
1. อินเทอร์เฟซอินพุต: รับสัญญาณจากแผงปุ่มกด, เซ็นเซอร์, โปรแกรม NC รองรับ USB, พอร์ตอนุกรม และอีเทอร์เน็ตสำหรับการเชื่อมต่อและการรับส่งข้อมูลหลายอุปกรณ์
2. อินเทอร์เฟซเอาต์พุต: ส่งสัญญาณควบคุมไปยังมอเตอร์ โซลินอยด์วาล์ว ตัวบ่งชี้เพื่อควบคุมการเคลื่อนที่และสถานะของเครื่องจักร รูปแบบสัญญาณตรงกับตัวกระตุ้นเพื่อการดำเนินการที่เชื่อถือได้

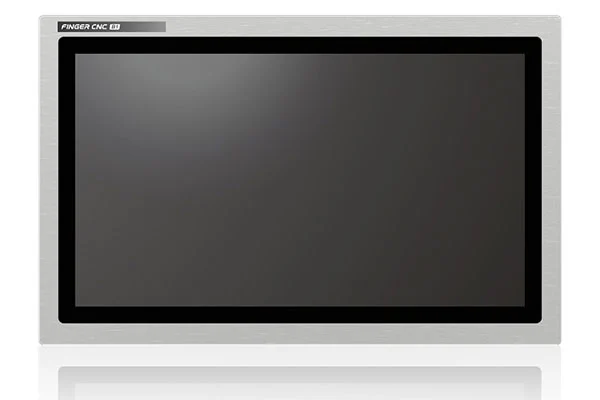

3. หน่วยแสดงผล: จอแอลซีดี / หน้าจอสัมผัสสำหรับโปรแกรม HMI, NC, พารามิเตอร์, สถานะของเครื่องและการแสดงสัญญาณเตือนเพื่อการใช้งานและการตรวจสอบที่ง่ายดาย
4. การสื่อสาร: เชื่อมต่อกับคอมพิวเตอร์โฮสต์สำหรับการตรวจสอบระยะไกล การถ่ายโอนโปรแกรม และการอัพเกรดระบบ รองรับเครือข่ายแบบใช้สายหลายอุปกรณ์สำหรับการทำงานร่วมกันและการจัดการแบบรวมศูนย์
5. CPU แบบมัลติคอร์ขั้นสูงและแพลตฟอร์มเกรดการประมวลผลขั้นสูงมอบการทำงานที่ราบรื่นเป็นพิเศษ
6. พื้นที่เก็บข้อมูล 2GB ช่วยให้มั่นใจได้ถึงการทำงานของโปรแกรมที่เสถียรสำหรับงานต่างๆ
7. การออกแบบป้องกันการรบกวนสูง ผ่านการทดสอบ EFT 4.5KV และการรับรอง CE
| ไปป์ไลน์เซียนจิน | VS | คู่แข่งในประเทศ |
| ใช้เซอร์โวมอเตอร์ที่ติดตั้งด้านหลังสำหรับการป้อนและการถอยกลับ ให้ประสิทธิภาพการประมวลผลสูงกว่าคู่แข่งถึง 1-2 เท่า พร้อมประสิทธิภาพที่เสถียรยิ่งขึ้น | กลไกการป้อน | มอเตอร์ที่ติดตั้งด้านหน้า: การดึงเครื่องมือกลับช้าทำให้ประสิทธิภาพต่ำ แหวนสลิปด้านหลังมีอัตราความล้มเหลวสูง |
| กลไกการป้อนเสาเครื่องมือใช้การออกแบบรางแข็ง จึงมีความแม่นยำ ±0.1 | กลไกการป้อน | ผู้ผลิตบางรายใช้การเชื่อมต่อรางเชิงเส้นซึ่งมีความแม่นยำตั้งแต่ 0.5-2 มม. |
| การป้องกันเครื่องจักรแบบปิดเต็มรูปแบบเพื่อเพิ่มความปลอดภัยในการปฏิบัติงาน | เจ้าหน้าที่รักษาความปลอดภัย | การป้องกันแบบกึ่งส่วนหน้าทำให้เศษโลหะกระเด็น |
| การเปลี่ยนเกียร์ร่วมกับการควบคุมความเร็วรอบความถี่ตัวแปรของสปินเดิลให้แรงบิดที่มากขึ้น | ที่อยู่อาศัยแกนหมุน | มีเฉพาะการควบคุมความเร็วตัวแปรความถี่ของสปินเดิลเท่านั้น ส่งผลให้มีแรงบิดต่ำสำหรับการตัดเฉือนที่ความเร็วต่ำ |
| มอเตอร์ป้อนกำลังสูง 2.3 kW ให้ความสามารถในการประมวลผลเป็นสองเท่าของผลิตภัณฑ์ที่คล้ายกัน | กลไกการป้อน | มอเตอร์ติดตั้งด้านหน้ากำลังต่ำให้ความเร็วการเคลื่อนที่รอบเดินเบาต่ำ |
| เกียร์ทั้งหมดภายในกล่องเกียร์เป็นแบบกราวด์ | ที่อยู่อาศัยแกนหมุน | ผู้ผลิตบางรายใช้เกียร์แบบ hobbed โดยตรง ทำให้เกิดเสียงดังมาก |
| ยูนิตหลักเป็นโครงสร้างการหล่อแบบรวม มีการใช้รางแบบแข็งสำหรับซีรีส์เต็ม เพื่อให้มั่นใจถึงความแข็งแกร่งของอุปกรณ์ที่ยอดเยี่ยม | หน่วยหลัก | คู่แข่งบางรายใช้รางเชิงเส้น |
โดยสรุป ประสิทธิภาพโดยรวมของ CNC Elbow Beveling Machine สูงกว่าคู่แข่ง 1 เท่า 2 เท่า โดยมีความแม่นยำในการประมวลผลเหนือกว่า 5 เท่า 10 เท่า
| แบบอย่าง | SDN-400 | SDN-600 | SDN-800 | SDN-1200 | SDN-1500 | ||||
| ช่วงการประมวลผล | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 | ||||
| การประมวลผลความหนาของผนัง | 3-100มม | 3-120มม | 3-150มม | 3-200มม | 3-200มม | ||||
| ประเภทเอียง | ประเภท V, Double-V, U, UV, I ฯลฯ (ประเภทเอียงอื่น ๆ เป็นทางเลือกตามคำขอ) | ||||||||
| โหมดหนีบ | การหนีบโซ่มาตรฐาน (ฐานรองรับแบบปรับได้ 2 อันเป็นการกำหนดค่ามาตรฐาน) | ||||||||
| ระบบควบคุม | Taiwan Yida (ระบบควบคุมอื่น ๆ เป็นตัวเลือก) | ||||||||
| วัสดุแปรรูปที่เหมาะสม | เหล็กกล้าคาร์บอน โลหะผสมเหล็ก สแตนเลส เหล็กอุณหภูมิต่ำ ฯลฯ | ||||||||
| กำลังมอเตอร์หลัก | 4KW | 7.5KW | 7.5KW | 18.5KW | 4KW | ||||
| ความเร็วในการป้อนอาหาร | ควบคุมด้วยเซอร์โว (ปรับได้) | ||||||||
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | ||||||||
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | ||||||||
| ประเภทการป้องกันยูนิตหลัก | การป้องกันเฟรมแบบรวม | ||||||||
| ประเภทการถอดชิป | ระบบถอดชิปโซ่เพลทด้านหลัง (มาตรฐาน) | ||||||||
| กำลังมอเตอร์ไฮดรอลิก | 2.2 / 5 (ไม่จำเป็น) | ||||||||
| โหมดล็อคแกนขึ้น-ลงและซ้าย-ขวา | คู่มือ / อัตโนมัติ (ไม่จำเป็น) | ||||||||
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว (อุปกรณ์เสริม) | ||||||||
| แสงสว่างของยูนิตหลัก | มีจำหน่าย (ไฟสีแดง) | ||||||||
| ความแม่นยำในการวางตำแหน่งแกน X | ±0.1 | ||||||||
| ความแม่นยำในการวางตำแหน่งแกน Y | ±0.1 | ||||||||
| โหมดการส่งกำลังของมอเตอร์หลัก | สายพานร่องวีสำหรับงานหนัก | ||||||||
| ความลึกที่น่าเบื่อ | ≤150 มม. (ที่จับเครื่องมือมาตรฐาน: 100) | ||||||||
| ความเร็วของแกนหมุนและหัวตัด | 20-200 รอบต่อนาที (การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วตัวแปรความถี่ของสปินเดิล) |
||||||||
| ประเภทเครื่องมือ | เม็ดมีดมาตรฐาน CNC | ||||||||
| ประเภทด้ามจับเครื่องมือ | เครื่องมือกลึงสองหัว (เครื่องมือตัวเดียวสามารถกลึงมุมเอียงทั้งด้านนอกและด้านในได้) | ||||||||
| ช่วงการยกแพลตฟอร์ม | 0-250มม | 0-300มม | 0-350มม | 0-400มม | 0-400มม | ||||
| มิติแพลตฟอร์มคงที่ | 1500X1000มม (แท่นเหล็กหล่อความแข็งแรงสูง) |
1800X1000มม (แท่นเหล็กหล่อความแข็งแรงสูง) |
2000X1000มม (แท่นเหล็กหล่อความแข็งแรงสูง) |
2200X1000มม (แท่นเหล็กหล่อความแข็งแรงสูง) |
2200X1000มม (แท่นเหล็กหล่อความแข็งแรงสูง) |
||||
| ประเภทยูนิตหลัก | การหล่อแบบรวม | ||||||||
| มิติโดยรวม | |||||||||
| น้ำหนักอุปกรณ์ | |||||||||
ตอบ: เครื่อง CNC Elbow Beveling Machine ครอบคลุมเส้นผ่านศูนย์กลางท่อ Φ50 1500 มม. (R=1.5Dr) และความหนาของผนังตั้งแต่ 10 150 มม. ให้การยึดจับที่ปลอดภัยและไม่มีการเสียรูปสำหรับข้อศอก ผนังหนา และท่อผนังบาง
ตอบ: ช่วยให้สามารถสลับระหว่างประเภท V, double V และ U ได้ในคลิกเดียว โปรแกรมมาโคร CNC ที่เราพัฒนาขึ้นเองทำให้สามารถเรียกคืนพารามิเตอร์ได้อย่างรวดเร็ว เพื่อการเปลี่ยนผ่านที่ราบรื่นและเส้นทางเครื่องมือที่แม่นยำ สามารถเจาะรูด้านใน มุมเอียงภายนอก และการตัดเฉือนแบบหลายกระบวนการอื่นๆ ได้ โดยช่วยลดการตั้งโปรแกรมและการดีบักซ้ำๆ เพื่อส่งมอบมุมเอียงแบบกำหนดเองสำหรับส่วนประกอบที่มีรูปร่างพิเศษ
A: ความแม่นยำในการตัดเฉือนอยู่ที่ ±0.1°/0.1 มม. พารามิเตอร์ที่ตั้งไว้ล่วงหน้าแบบดิจิทัลสำหรับมุมเอียง ความลึก และความเร็วตัด ช่วยขจัดข้อผิดพลาดในการปฏิบัติงานของมนุษย์ และรับประกันคุณภาพที่สม่ำเสมอและมีเสถียรภาพตลอดการผลิตเป็นชุด

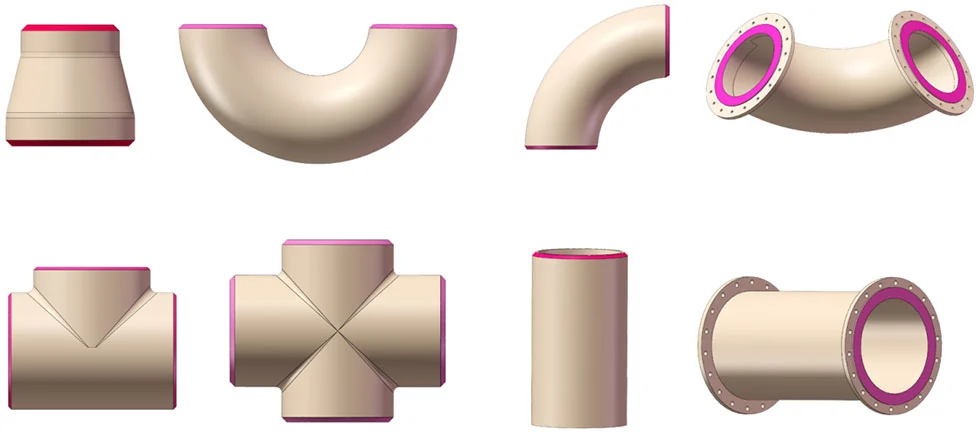

ตอบ: สร้างขึ้นสำหรับโครงการท่อส่งน้ำมันระดับไฮเอนด์ รวมถึงภาคน้ำมันและก๊าซ เคมี และพลังงานนิวเคลียร์ มันตัดเฉือนข้อศอก ที ตัวลด และไม้กางเขน ผสมผสานการตัดหนักสำหรับชิ้นงานที่มีผนังหนา ความสามารถในการปรับตัวที่ยืดหยุ่นสำหรับชิ้นส่วนที่มีรูปร่างแปลก และผลลัพธ์การผลิตเป็นชุดที่สม่ำเสมอ
• ระยะเวลาการรับประกันฟรี:12 เดือนนับจากวันที่รับอุปกรณ์
• บริการภายในการรับประกัน:จะมีการให้คำปรึกษาด้านเทคนิคและการซ่อมแซมฟรีสำหรับความล้มเหลวหรือความเสียหายของอุปกรณ์ การตอบคำถาม: ตอบกลับทางโทรศัพท์ภายใน 2 ชั่วโมง, ตอบกลับเป็นลายลักษณ์อักษรภายใน 8 ชั่วโมง หากต้องการบริการนอกสถานที่ วิศวกรที่มีประสบการณ์จะถูกส่งภายใน 24 ชั่วโมงสำหรับสถานที่ภายใน 800 กม. หรือภายใน 48 ชั่วโมงสำหรับสถานที่มากกว่า 800 กม. วิศวกรจะต้องอยู่ในไซต์จนกว่าข้อผิดพลาดจะได้รับการแก้ไขและบรรลุความพึงพอใจของลูกค้า
• การบริการหลังหมดประกัน:ตอบกลับทางโทรศัพท์ภายใน 2 ชั่วโมงหลังจากได้รับคำขอบริการ หากข้อผิดพลาดไม่สามารถแก้ไขได้ผ่านคำแนะนำทางโทรศัพท์ วิศวกรจะถูกส่งไปภายใน 24 ชั่วโมง (ภายใน 800 กม.) หรือ 48 ชั่วโมง (มากกว่า 800 กม.) เพื่อให้ความช่วยเหลือในการซ่อมที่ไซต์งาน
• บริษัทยึดมั่นในปรัชญาการบริการและความมุ่งมั่นในการให้บริการสนับสนุนการดำเนินงานในการแก้ไขปัญหาหลังการขายอย่างรวดเร็วและมีประสิทธิภาพ
