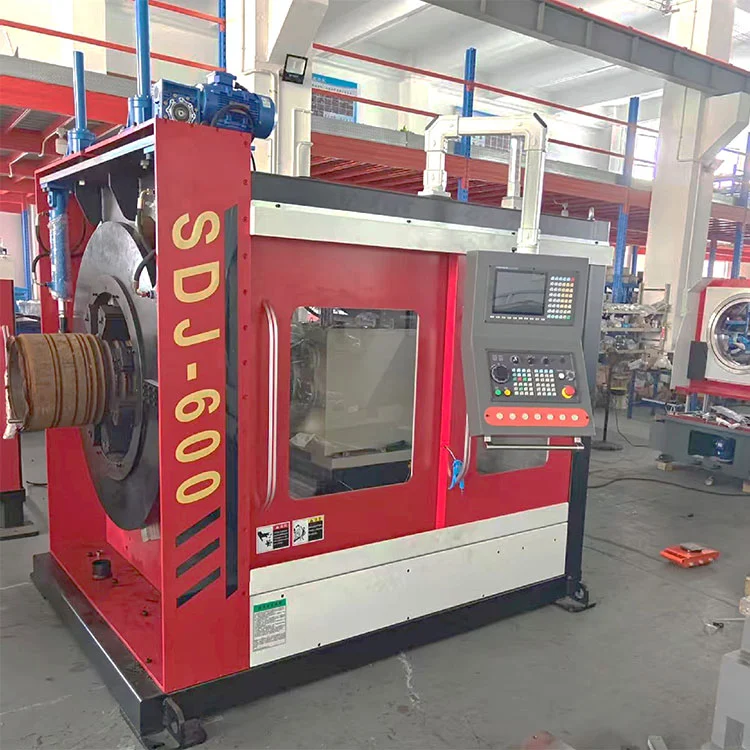

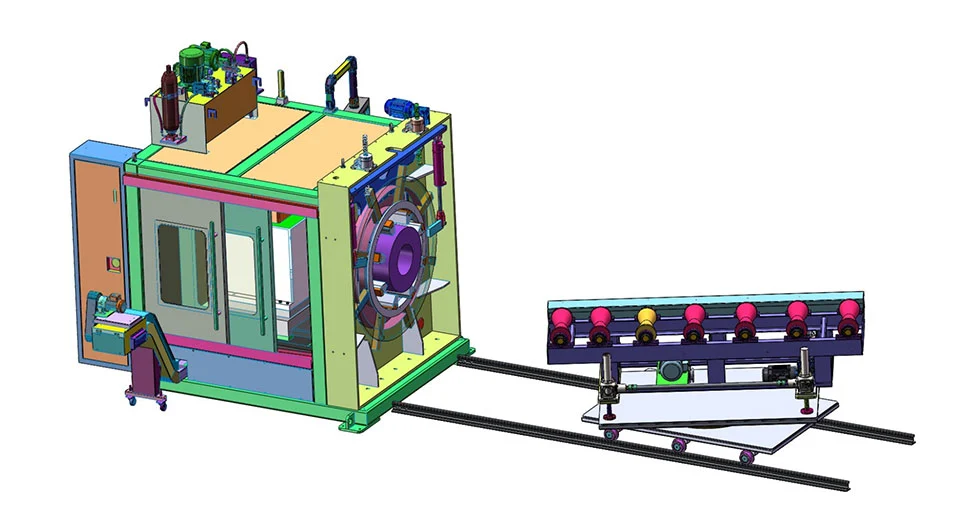

เครื่องปาดหน้าปลาย CNC เป็นหน่วยประมวลผลท่อความเร็วสูงและแม่นยำ โดยมีระบบจับยึดแบบหมุนด้วยลูกเบี้ยวที่พัฒนาขึ้นภายในบริษัทและกระบวนการตัดแบบหมุนที่เป็นนวัตกรรมใหม่ ควบคู่ไปกับระบบควบคุมที่ใช้งานง่าย เหนือกว่าอุปกรณ์ทางเลือก รุ่นนี้โดดเด่นด้วยประสิทธิภาพสูง ประหยัดพลังงาน เป็นมิตรต่อสิ่งแวดล้อม และใช้งานง่าย เหมาะอย่างยิ่งสำหรับวัสดุที่ตัดเฉือนยาก เช่นสแตนเลสและเหล็กความแข็งแรงสูง.

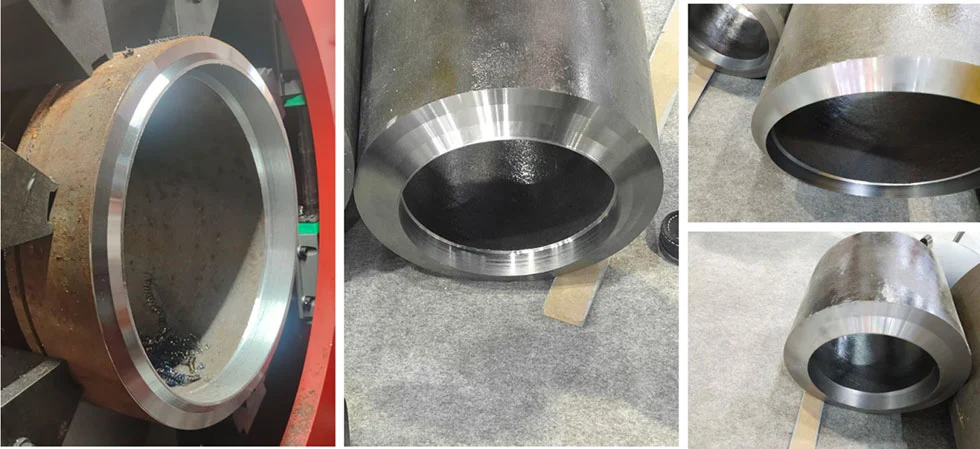

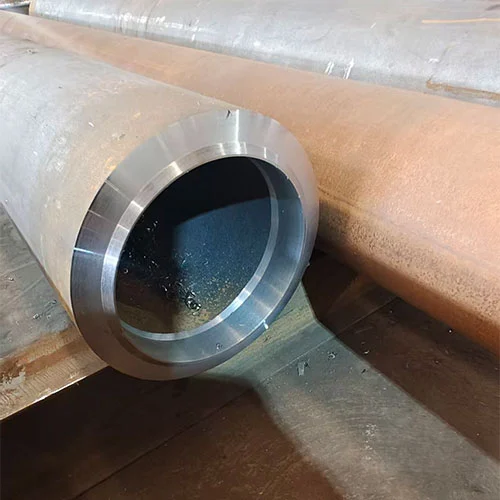

เครื่องตัดและเอียงแบบออลอินวันใช้เครื่องตัดเย็นแบบหมุน การตัดไม่มีเสี้ยนและไม่มีการบิดเบี้ยว โดยมีปลายตั้งฉากอย่างสมบูรณ์แบบพร้อมสำหรับการเชื่อมโดยตรง มุมเอียงต่างๆ สามารถทำได้โดยการเปลี่ยนหัวกัดเพื่อให้ประสิทธิภาพการประมวลผลสูง

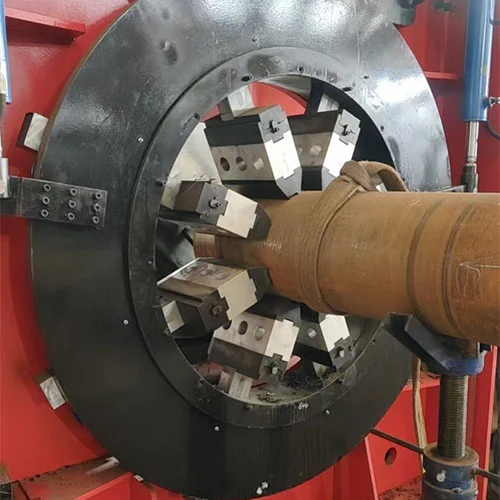

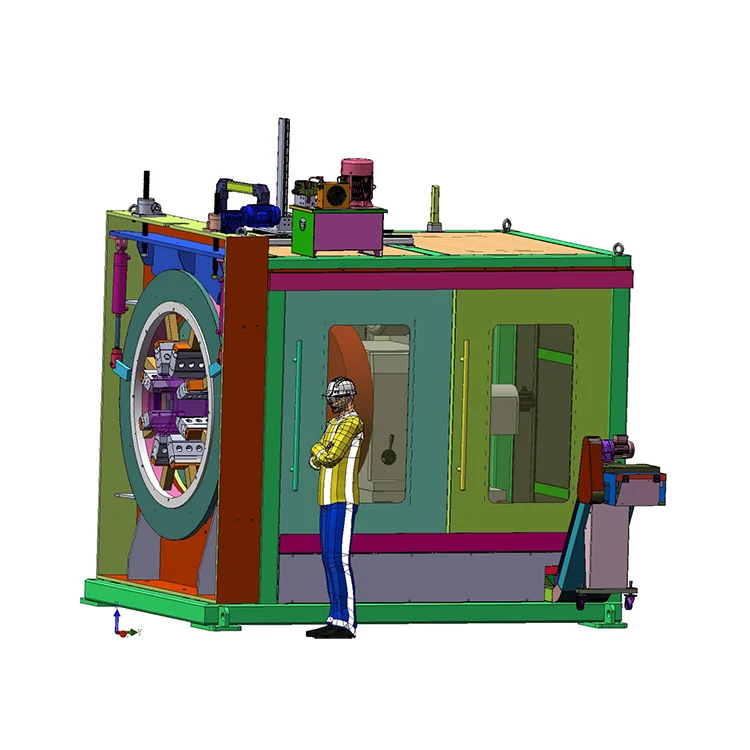

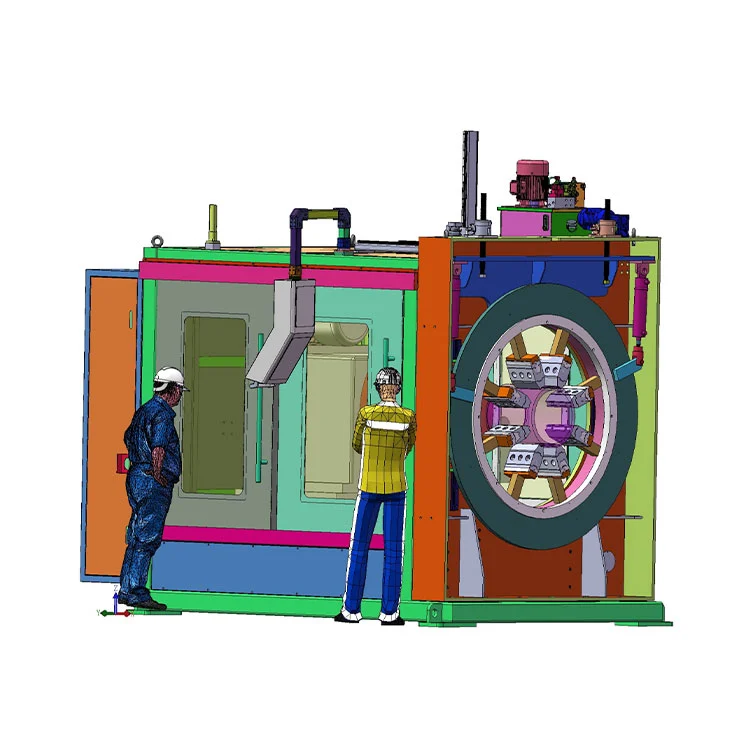

ระบบจับยึดแบบหมุนด้วยลูกเบี้ยวที่พัฒนาขึ้นเองช่วยป้องกันการเสียรูปของท่อด้วยการจับยึดตามเส้นรอบวงหลายจุด ยูนิตหลักแบบยกได้ช่วยให้สามารถปรับความสูงตรงกลางได้อย่างยืดหยุ่นเพื่อให้พอดีกับเส้นผ่านศูนย์กลางท่อต่างๆ
ทำงานเพื่อเหล็กกล้าคาร์บอน สแตนเลส และโลหะผสมเหมาะอย่างยิ่งสำหรับวัสดุที่ตัดเฉือนยาก เช่น สแตนเลสและเหล็กที่มีความแข็งแรงสูง ดำเนินการตัดและเจียระไนปลายท่อและท่อกลางสำหรับปิโตรเลียม เภสัชกรรม การต่อเรือ พลังงาน และอุตสาหกรรมอื่นๆ
เครื่องเจียรปาดหน้าปลาย CNC ที่มาพร้อมกับมอเตอร์ความถี่แปรผันและแผงควบคุมที่ใช้งานง่ายเพื่อการใช้งานที่ง่ายดาย ช่วยลดความเข้มข้นของแรงงานและต้นทุนแรงงาน ซึ่งสอดคล้องกับแนวคิดการปกป้องสิ่งแวดล้อมและคาร์บอนต่ำ

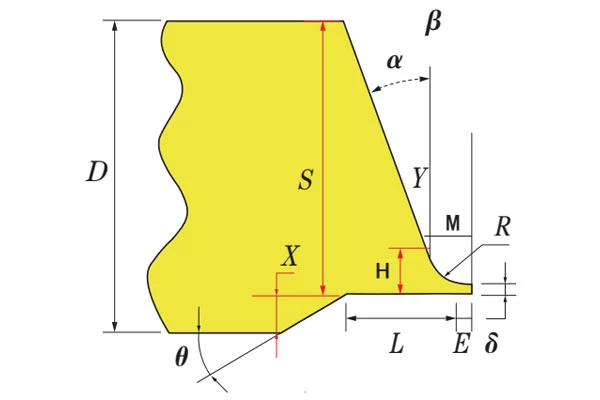

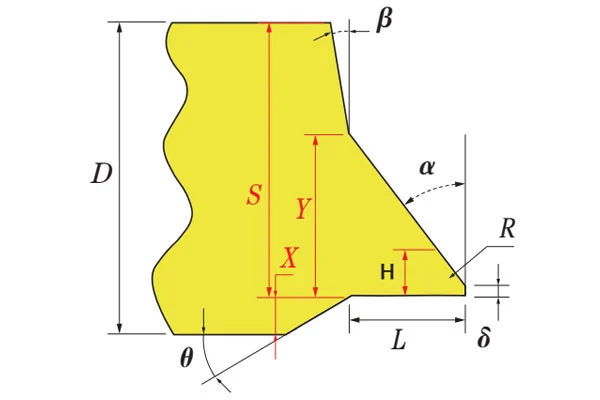

มุมเอียงแบบ UV

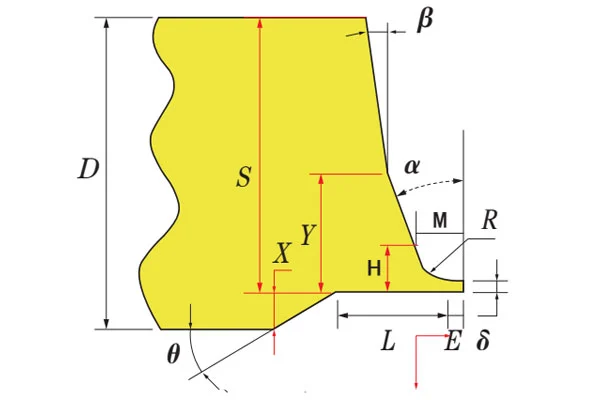

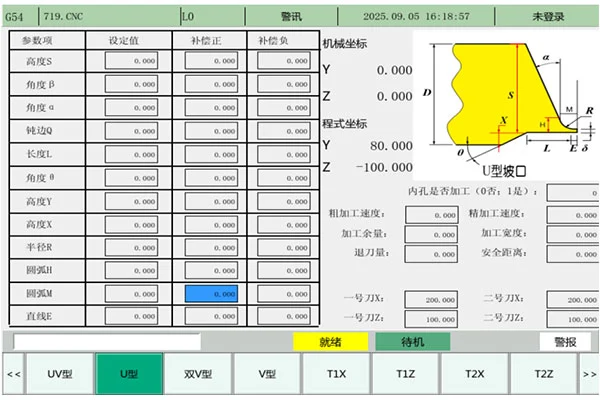

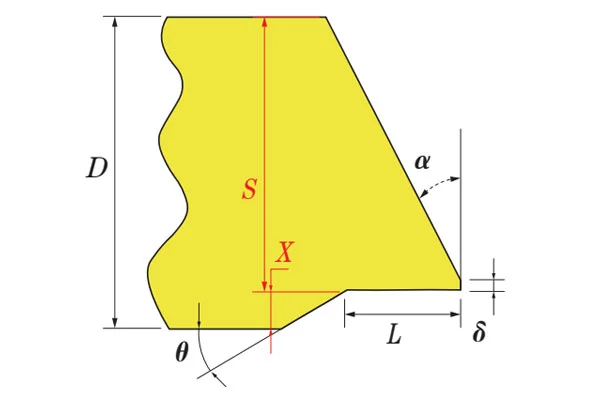

มุมเอียงแบบ U

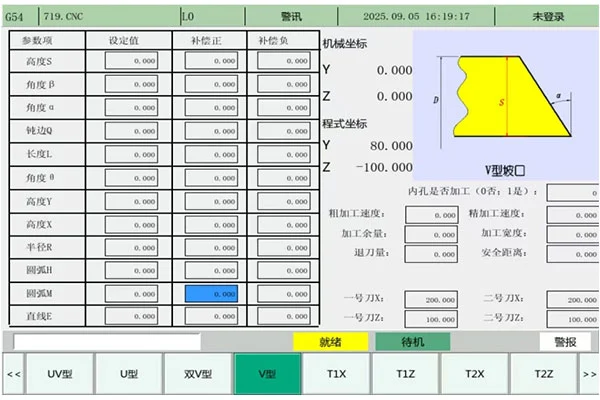

มุมเอียงแบบ V
เอียงแบบ Double-V
ประเภทเอียงอื่น ๆ สามารถปรับแต่งได้ตามคำขอ
แนะนำผลิตภัณฑ์

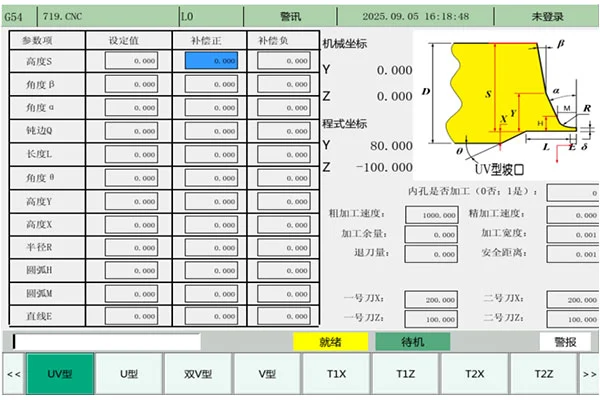

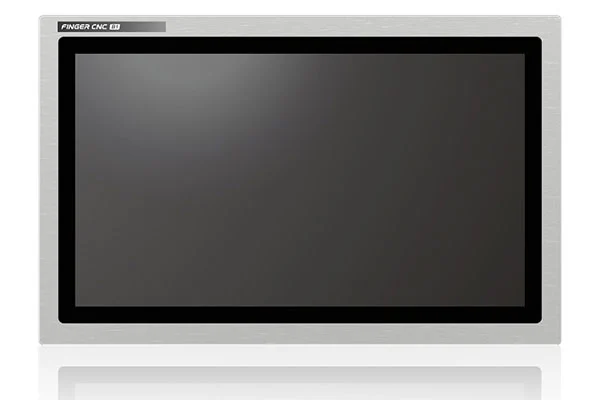

1. เครื่องบากหน้า CNC ที่ติดตั้งหน้าจอแสดงผล LCD ความละเอียดสูง
2. ตั้งค่าพารามิเตอร์เพื่อรวบรวมข้อมูลตัวแปร บันทึกลงในหน่วยความจำระบบหรือการ์ด SD ข้อมูลยังสามารถจัดเก็บ วิเคราะห์ และตรวจสอบผ่านอีเธอร์เน็ตหรือ USB
3. การควบคุมบัส EtherCAT / MIII เพื่อประสิทธิภาพแบบเรียลไทม์ที่เหนือกว่าและการบำรุงรักษาที่ง่ายดาย
4. เปิดใช้งาน IoT สำหรับการเข้าถึงข้อมูลการประมวลผลแบบเรียลไทม์และการจัดการที่สะดวก
5. โมดูลซอฟต์แวร์แอพพลิเคชั่นที่ขยายได้; เพิ่มโมดูลปลั๊กอินที่จำเป็นตามความต้องการของลูกค้า
6. RAM 2GB + พื้นที่เก็บข้อมูล 8GB เพื่อความเร็วในการดำเนินการที่ยอดเยี่ยม
7. สร้างขึ้นด้วยความแม่นยำสูง ประสิทธิภาพสูง และความยืดหยุ่นสูง ผลิตภัณฑ์จึงมอบประสิทธิภาพที่โดดเด่นสำหรับการใช้งานที่หลากหลาย
แนะนำผลิตภัณฑ์
1. อินเทอร์เฟซอินพุต: รับสัญญาณจากแผงปุ่มกด, เซ็นเซอร์, โปรแกรม NC รองรับ USB, พอร์ตอนุกรม และอีเทอร์เน็ตสำหรับการเชื่อมต่อหลายอุปกรณ์และการส่งข้อมูล
2. อินเทอร์เฟซเอาต์พุต: ส่งสัญญาณควบคุมไปยังมอเตอร์ โซลินอยด์วาล์ว ตัวบ่งชี้เพื่อควบคุมการเคลื่อนที่และสถานะของเครื่องจักร รูปแบบสัญญาณตรงกับตัวกระตุ้นเพื่อการดำเนินการที่เชื่อถือได้

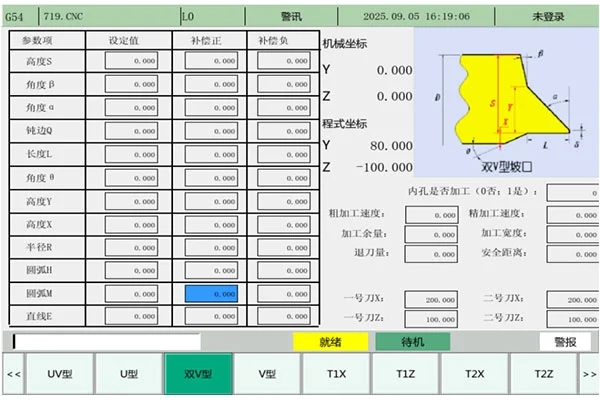

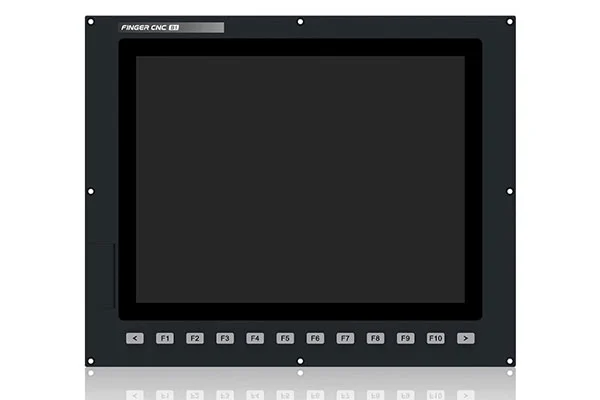

3. หน่วยแสดงผล: จอแอลซีดี / หน้าจอสัมผัสสำหรับโปรแกรม HMI, NC, พารามิเตอร์, สถานะของเครื่องและการแสดงสัญญาณเตือนเพื่อการใช้งานและการตรวจสอบที่ง่ายดาย
4. การสื่อสาร: เชื่อมต่อกับคอมพิวเตอร์โฮสต์สำหรับการตรวจสอบระยะไกล การถ่ายโอนโปรแกรม และการอัพเกรดระบบ รองรับเครือข่ายแบบใช้สายหลายอุปกรณ์สำหรับการทำงานร่วมกันและการจัดการแบบรวมศูนย์
5. CPU แบบมัลติคอร์ขั้นสูงและแพลตฟอร์มเกรดซูเปอร์คอมพิวเตอร์มอบการทำงานที่ราบรื่นเป็นพิเศษ
6. พื้นที่เก็บข้อมูล 2GB ช่วยให้มั่นใจได้ถึงการทำงานของโปรแกรมที่เสถียรสำหรับงานต่างๆ
7. การออกแบบป้องกันการรบกวนสูง ผ่านการทดสอบ EFT 4.5KV และการรับรอง CE

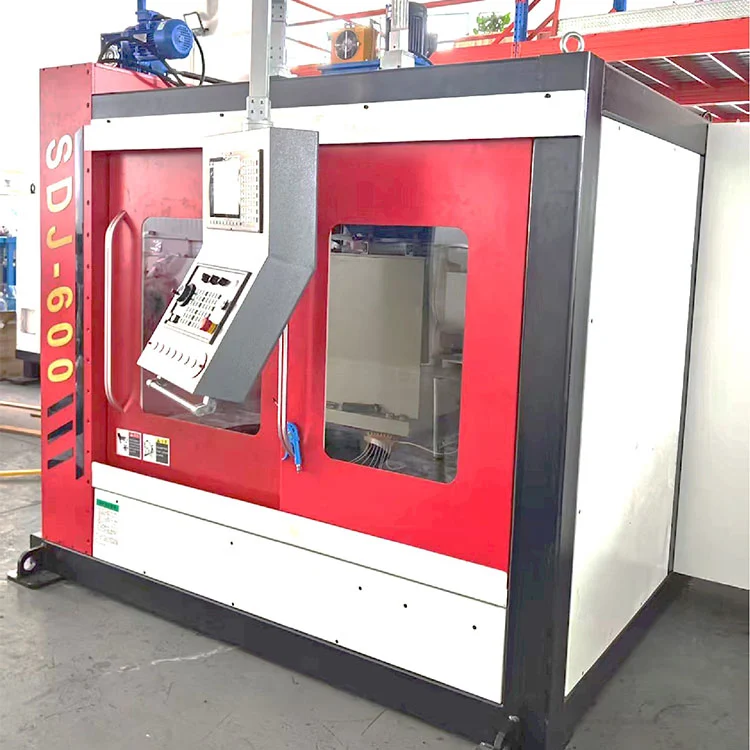

พารามิเตอร์ทางเทคนิคของเครื่อง CNC End Face Beveling
| แบบอย่าง | SDJ-400 | SDJ-600 | SDJ-800 | SDJ-1200 | SDJ-1500 |
| ช่วงการตัดเฉือน | Φ30-Φ457 | Φ80-Φ630 | Φ200-Φ830 | Φ300-Φ1200 | Φ500-Φ1500 |
| ความหนาของผนังที่แปรรูปได้ | 3-100มม | 3-120มม | 3-150มม | 3-200มม | 3-200มม |
| ประเภทเอียง | ประเภท V, Double-V, U, UV, I ฯลฯ (รูปแบบเอียงอื่น ๆ เป็นทางเลือก) | ||||
| วิธีการหนีบ | การจับยึดแบบหลายขากรรไกรแบบไฮดรอลิก (การจับยึดแบบซิงโครนัส 8 ขากรรไกร) | ||||
| ระบบควบคุม | Yida, ไต้หวัน (ระบบควบคุมอื่น ๆ เป็นตัวเลือก) | ||||
| วัสดุชิ้นงานที่เหมาะสม | เหล็กกล้าคาร์บอน โลหะผสมเหล็ก สแตนเลส เหล็กอุณหภูมิต่ำ ฯลฯ | ||||
| กำลังมอเตอร์หลัก | 4KW | 7.5KW | 7.5KW | 18.5KW | 4KW |
| ความเร็วในการป้อนอาหาร | ควบคุมด้วยเซอร์โว (ปรับได้) | ||||
| กำลังเซอร์โวมอเตอร์แกน X | 2.3KW | ||||
| กำลังเซอร์โวมอเตอร์แกน Y | 2.3KW | ||||
| ระดับการป้องกันยูนิตหลัก | การป้องกันเฟรมแบบรวม | ||||
| ประเภทการถอดชิป | ระบบถอดชิปแผ่นโซ่ด้านหลัง (มาตรฐาน) | ||||
| กำลังมอเตอร์ไฮดรอลิก | 2.2 / 5 (ไม่จำเป็น) | ||||
| วิธีการล็อคแกนขึ้น/ลง/ซ้าย/ขวา | คู่มือ / อัตโนมัติ (ไม่จำเป็น) | ||||
| ขนาดหน้าจอ | 15 นิ้ว, 19 นิ้ว (อุปกรณ์เสริม) | ||||
| แสงสว่างของยูนิตหลัก | มีจำหน่าย (ไฟสีแดง) | ||||
| ความแม่นยำในการวางตำแหน่งแกน X | ±0.1 | ||||
| ความแม่นยำในการวางตำแหน่งแกน Y | ±0.1 | ||||
| โหมดการส่งกำลังของมอเตอร์หลัก | สายพานร่องวีสำหรับงานหนัก | ||||
| ความลึกที่น่าเบื่อ | ≤150 มม. (ที่จับเครื่องมือมาตรฐาน: 100) | ||||
| ความเร็วของแกนหมุนและหัวตัด | 20-200 รอบต่อนาที (การควบคุมความเร็วแบบไม่ต่อเนื่อง, การควบคุมความเร็วตัวแปรความถี่ของสปินเดิล) | ||||
| ประเภทเครื่องมือ | เม็ดมีด NC มาตรฐาน | ||||
| ประเภทด้ามจับเครื่องมือ | เครื่องมือกลึงสองหัว (เครื่องมือเดียวสำหรับการเอียงทั้งภายนอกและภายใน) | ||||
| ประเภทยูนิตหลัก | โครงเหล็กหล่อในตัว | ||||
| ขนาดโดยรวม | |||||
| น้ำหนักอุปกรณ์ | |||||
| ไปป์ไลน์เซียนจิน | VS | คู่แข่งในประเทศ |
| แคลมป์หลายขากรรไกรแบบตั้งศูนย์ในตัว มีความแม่นยำสูง | โหมดหนีบ | การหนีบแบบ V: ความแม่นยำในการกำหนดตำแหน่งซ้ำไม่ดี, การหนีบท่อแบบผนังบางผิดรูป |
| ฟีด/การถอยกลับของเครื่องตัดที่ขับเคลื่อนด้วยเซอร์โวด้านหลัง; ประสิทธิภาพสูงกว่าคู่แข่งในประเทศถึง 12 เท่า ประสิทธิภาพที่มั่นคง | กลไกการป้อน | มอเตอร์ด้านหน้า: ดึงกลับช้า ประสิทธิภาพต่ำ แหวนสลิปด้านหลังอัตราความล้มเหลวสูง |
| กลไกการป้อนโพสต์เครื่องมือพร้อมรางแบบแข็ง ความแม่นยำ±0.1มม | กลไกการป้อน | บางยี่ห้อ: โครงสร้างรางเชิงเส้น ความแม่นยำ 0.5-2 มม |
| ตู้เซฟแบบเต็มเครื่อง | เจ้าหน้าที่รักษาความปลอดภัย | การป้องกันด้านหน้าบางส่วน: เศษโลหะลอยได้ |
| เกียร์เปลี่ยน + แกนควบคุมความเร็ว VFD, แรงบิดสูง | ที่อยู่อาศัยแกนหมุน | สปินเดิล VFD เท่านั้น: แรงบิดไม่เพียงพอที่การตัดเฉือนความเร็วต่ำ |
| 2.3kWมอเตอร์ป้อนกำลังสูง ประสิทธิภาพการประมวลผลสองเท่าเทียบกับมอเตอร์ในประเทศ | กลไกการป้อน | มอเตอร์ด้านหน้ากำลังต่ำ ความเร็วรอบเดินเบาต่ำ |
| เฟืองกราวด์เกียร์ภายในเรือนเกียร์ | ที่อยู่อาศัยแกนหมุน | เกียร์ Hobbed ในบางยูนิต: ระดับเสียงรบกวนสูง |
| ตัวเครื่องหลักหล่อชิ้นเดียว รางฮาร์ดซีรีส์เต็ม ความแข็งแกร่งที่เหนือกว่า | ตัวหลัก | รางเชิงเส้นที่ผู้ผลิตบางรายนำมาใช้ |
โดยสรุป เครื่องบากหน้าปลาย CNC นี้ให้ประสิทธิภาพโดยรวมสูงขึ้น 12× และความแม่นยำในการตัดดีขึ้น 5-10× เมื่อเทียบกับคู่แข่ง ความสามารถในการยึดจับความหนาของผนังได้รับการปรับให้เหมาะสมที่สุดสำหรับการตัดเฉือนท่อ

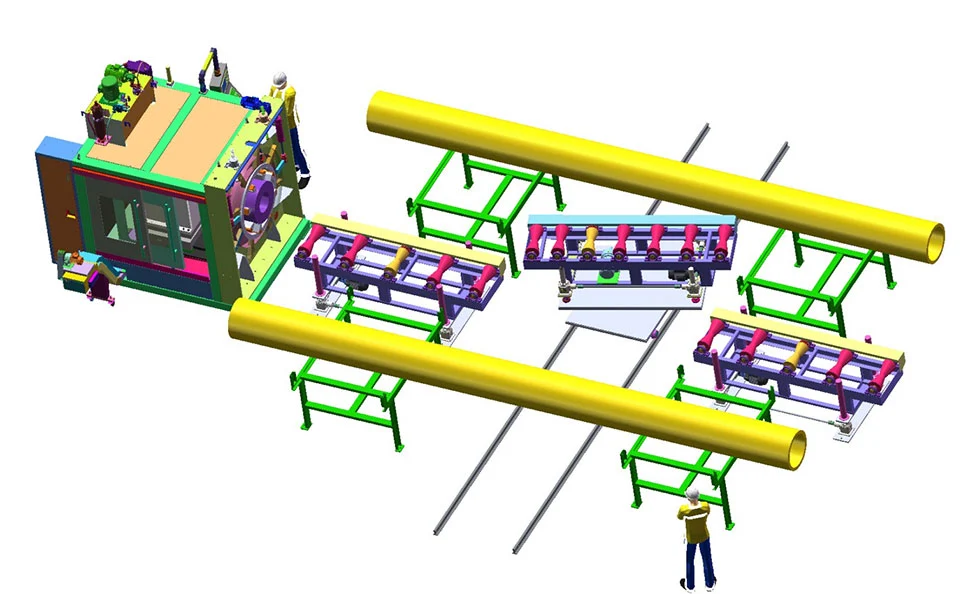

● วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งชนิด V
● ความยาวบรรทัด:6-12ม(ความยาวที่ปรับแต่งได้)
● โหมดการลำเลียง: การลำเลียงด้วยไฟฟ้า
● ความเร็วในการลำเลียง:2-20ม./นาที
● การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นความถี่แบบแปรผัน
● ระบบควบคุม: รีโมทคอนโทรลไร้สาย
● ระบบการยก: ตัวยกแบบซิงโครไนซ์ไฟฟ้า 4-6 ตัว การปรับระดับความสูงของจุดศูนย์กลางท่อด้วยไฟฟ้าเพื่อให้เหมาะกับการประมวลผลแบบบากสำหรับท่อที่มีเส้นผ่านศูนย์กลางต่างกัน

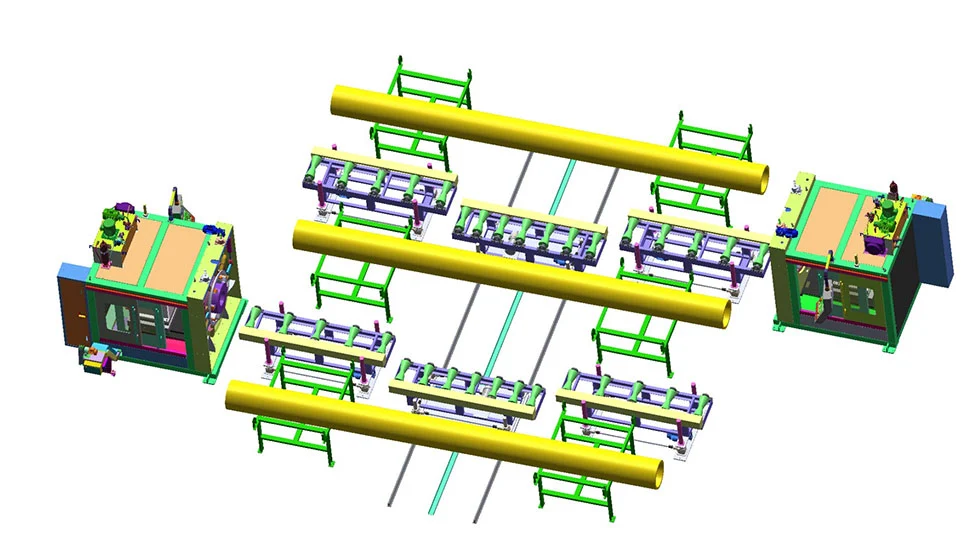

● รถเข็นแบบเคลื่อนที่ข้าม: การเคลื่อนย้ายแบบข้ามทิศทาง ช่วยให้การผลิตมีความคล่องตัวโดยประสานกับชั้นวางวัสดุ
● วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งชนิด V
● ความยาวบรรทัด:6-12ม(ความยาวที่ปรับแต่งได้)
● โหมดการลำเลียง: การลำเลียงด้วยไฟฟ้า
● ความเร็วในการลำเลียง:2-20ม./นาที
● การควบคุมความเร็ว: การควบคุมความเร็วแบบไม่มีขั้นความถี่แบบแปรผัน
● ระบบควบคุม: รีโมทคอนโทรลไร้สาย
● ระบบการยก: ตัวยกแบบซิงโครไนซ์ไฟฟ้า 4-6 ตัว ทำให้สามารถปรับการยกระดับศูนย์กลางท่อด้วยไฟฟ้าสำหรับการประมวลผลท่อที่มีเส้นผ่านศูนย์กลางต่างกัน
● การกลึงอัตโนมัติ: สามารถตอบสนองความต้องการการบากสำหรับปลายท่อทั้งสองข้าง
วัสดุลูกกลิ้ง: เหล็กกล้าคาร์บอนเคลือบพื้นผิวโพลียูรีเทนความแข็งแรงสูง ลูกกลิ้งร่องตัว V
● ความยาวบรรทัด:3เมตร(ปรับแต่งความยาวได้) ไม่รวมรางล่าง
● โหมดการลำเลียง: การลำเลียงด้วยไฟฟ้า
● ความเร็วในการลำเลียง:2-20M/นาที
● การควบคุมความเร็ว: การควบคุมความเร็วในการแปลงความถี่แบบไม่มีขั้นตอน
● ระบบควบคุม: รีโมทคอนโทรลไร้สาย
● ระบบการยก: ตัวยกแบบซิงโครไนซ์ไฟฟ้า 4-6 ตัว การปรับระดับความสูงของจุดศูนย์กลางท่อด้วยไฟฟ้าเพื่อให้เหมาะกับการประมวลผลแบบบากสำหรับท่อที่มีเส้นผ่านศูนย์กลางต่างกัน
● การหมุนท่ออัตโนมัติ: รองรับการเอียงที่ปลายทั้งสองด้านของท่อ
● ปรับความสูงของตัวยึดด้วยตนเองเพื่อให้สอดคล้องกับศูนย์กลางของเครื่องหลัก
● เลื่อนตำแหน่งท่อเหล็กรองรับไปข้างหน้าและข้างหลังด้วยตนเอง
ตอบ: เครื่องกัดปาดหน้า CNC มีระบบจับยึดแบบหมุนด้วยลูกเบี้ยวที่พัฒนาขึ้นภายในบริษัทของเรา เทคโนโลยีการตัดแบบหมุนที่เป็นนวัตกรรมใหม่มอเตอร์ 380V วีเอฟดีแผงควบคุมที่ใช้งานง่ายและกลไกการป้อนที่เสถียร ยูนิตหลักแบบยกได้จะปรับความสูงตรงกลางสำหรับเส้นผ่านศูนย์กลางท่อต่างๆ
ตอบ: โดยจะแปรรูปเหล็กกล้าคาร์บอน สเตนเลส และโลหะผสม โดยเฉพาะเหล็กกล้าที่มีความแข็งแรงสูงที่ตัดเฉือนยาก ใช้กันอย่างแพร่หลายในปิโตรเลียม ปิโตรเคมี เบียร์และผลิตภัณฑ์นม ยา โลหะ การบำบัดน้ำ การต่อเรือ และการผลิตไฟฟ้า

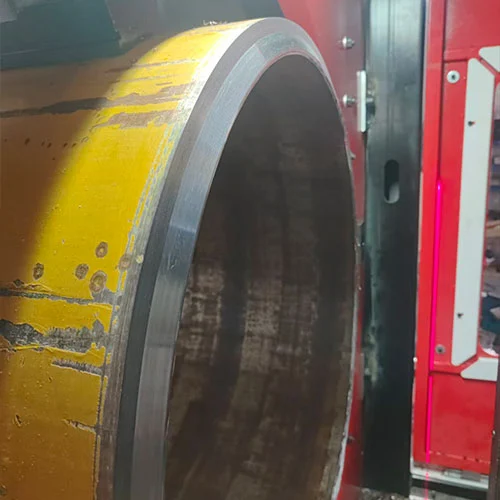

ตอบ: ความสามารถในการตัดและประสิทธิภาพสูง สามารถตัดและเจียรในขั้นตอนเดียวโดยไม่มีเศษเสี้ยนและไม่มีการบิดเบี้ยว ใช้การตัดเย็นแบบหมุน ใบมีดตัดรอบเส้นรอบวงด้านนอกของท่อเพื่อให้ได้ส่วนปลายตั้งฉาก 100%
ตอบ: เส้นผ่านศูนย์กลางท่อ:Φ30‑Φ1500; ความหนาของผนัง:3-200มม. ช่วงการทำงานที่กว้างตรงตามข้อกำหนดการตัดท่อและการบากสำหรับอุตสาหกรรมที่หลากหลาย
